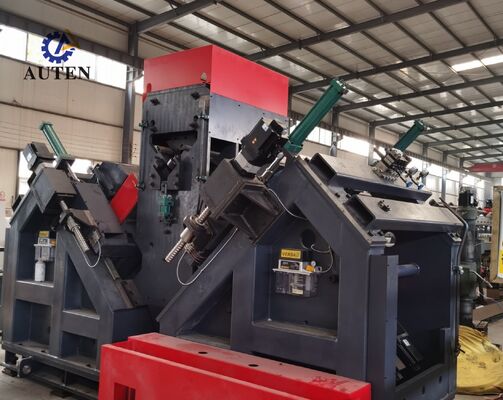

Industrielle CNC-Winkelbohr- und Markiermaschine für die Strommastfertigung

Industrielle CNC-Winkelbohr- und Markiermaschine für die Stromleitungsmastenfertigung

Produktverwendung:

Diese kundenspezifisch entwickelte CNC-Winkelstahl-Stanzproduktionslinie wurde speziell für die Bohr- und Stanzverfahren von großformatigem, hochfestem Winkelstahl entwickelt – einem Schlüsselmaterial, das ausschließlich bei der Herstellung von Stromleitungsmasten eingesetzt wird. Die Produktionslinie ermöglicht die hochpräzise Bearbeitung aller erforderlichen Löcher in Winkelstahl und bietet überlegene Lochqualität, präzise Positionsgenauigkeit, herausragende Produktionseffizienz und fortschrittliche automatisierte Leistung.

Hauptparameter:

Produktmerkmale:

Die CNC-Winkelstahlbohrproduktionslinie verfügt über eine hochautomatisierte Fertigungsstruktur, die ein automatisches Materialzuführsystem, bestehend aus einem Quervorschubförderer und einem Drehzuführmechanismus, ein automatisches Entladesystem und eine intelligente Materialzuführeinheit integriert. Alle Bohr-, Stanz- und Markierungsarbeiten an Winkelstahl können in einem einzigen kontinuierlichen Bearbeitungszyklus ohne manuelles Eingreifen während der Bearbeitung abgeschlossen werden. Diese fortschrittliche Automatisierung reduziert den Arbeitsaufwand erheblich, verbessert die Produktionseffizienz und steigert die Prozesskonsistenz und Betriebssicherheit.

Die Markiereinheit der CNC-Winkelstahl-Stanz- und Markierungs-Produktionslinie verfügt über ein hochsteifes, geschlossenes Konstruktionsdesign, das eine ausgezeichnete mechanische Stabilität und langfristige Betriebsgenauigkeit gewährleistet. Das Markiersystem besteht aus einer festen Stützbasis, die am Maschinenrahmen montiert ist, einer beweglichen Arbeitsplattform und einer hydraulisch betätigten Zeichenmarkierkopf-Baugruppe. Gemäß den vom CNC-Steuerungssystem generierten Befehlen werden Markierungsarbeiten automatisch an den vorgesehenen Positionen ausgeführt, die in den technischen Zeichnungen definiert sind. Um Winkelstahlprofile unterschiedlicher Spezifikationen aufzunehmen, ist die Maschine zusätzlich mit einem manuellen Einstellmechanismus ausgestattet, der eine flexible vertikale Positionierung der beweglichen Markiereinheit und eine präzise Einstellung der Markierkopfposition gemäß spezifischen Produktionsanforderungen ermöglicht.

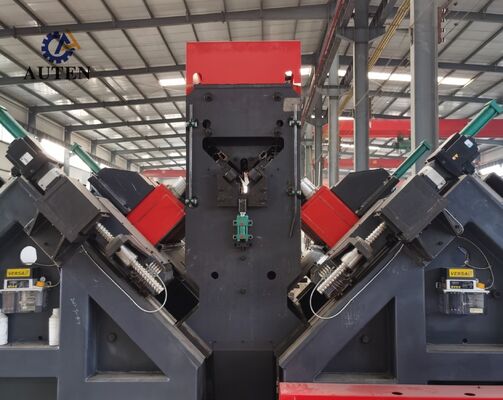

Das Bohrsystem der CNC-Stromleitungsmasten-Bearbeitungsanlage bietet eine hervorragende Lochpositionierungsgenauigkeit und Bearbeitungskonsistenz. Der Vorschubmechanismus wird von einem Hochleistungs-Servomotor angetrieben und verwendet eine Zahnstangen-Ritzel-Getriebestruktur für eine stabile Materialbewegung. Ausgestattet mit einem Zahnstangenpositions-Erfassungssystem und einem hochpräzisen Positionsrückkopplungs-Encoder bildet das Vorschubsystem eine vollständige Closed-Loop-Regelarchitektur, um eine genaue Werkstückpositionierung zu gewährleisten. Gleichzeitig werden die Bohrspindeleinheiten, die sich entlang der beiden Flanschrichtungen des Winkelstahls bewegen, von Servomotoren über Präzisionskugelgewindetriebe angetrieben, was eine hervorragende Lochpositionierungsgenauigkeit und eine überlegene Bearbeitungsqualität bei Winkelstahlkomponenten gewährleistet.

Das Industrie-PC-Steuerungssystem ist mit einer benutzerfreundlichen chinesischsprachigen Oberfläche ausgestattet, die eine bequeme Bedienung für das Produktionspersonal ermöglicht. Das System unterstützt die grafische Anzeige von Werkstücklayouts und Lochkoordinateninformationen, was die Bearbeitungsprüfung und Prozessüberwachung vereinfacht. Darüber hinaus ermöglicht es den direkten Import von Verarbeitungsprogrammen, die von professioneller Programmiersoftware generiert wurden, was die Effizienz der Verwaltung, Speicherung und Abfrage von Bearbeitungsprogrammen erheblich verbessert und die gesamte Produktionsorganisation optimiert.

Die Demomuster umfassen eine breite Palette von Standard-Winkelstahl-Spezifikationen und typischen Lochmustern, die üblicherweise bei der Herstellung von Stromleitungsmasten angewendet werden. Diese repräsentativen Werkstücke ermöglichen es Kunden, Ingenieuren und Qualitätsprüfern, die Bearbeitungsleistung der Ausrüstung visuell zu bewerten, einschließlich Bohrgenauigkeit, Markierungsqualität und Verarbeitungskonsistenz. Sie bieten eine praktische und zuverlässige Referenz, um zu überprüfen, ob die Ausrüstung die tatsächlichen Fertigungsanforderungen der Stromleitungsmastenproduktion erfüllen kann.

Bei Ultrahochspannungs- (UHV) Stromübertragungsprojekten müssen Stromleitungsmasten widrigen Umweltbedingungen, komplexen Belastungssituationen und langfristigen strukturellen Belastungen standhalten. Dieses CNC-Winkelstahl-Bearbeitungssystem spielt eine entscheidende Rolle bei der Herstellung der Winkelstahlkomponenten, die das primäre tragende Gerüst von Stromleitungsmasten bilden. Die Ausrüstung führt hochpräzise Bohr- und Markierungsarbeiten an Winkelstahl durch, der für Mastkörper, Traversen und andere wichtige Strukturteile verwendet wird, und gewährleistet eine genaue Lochpositionierung, eine zuverlässige Verbindungsleistung und eine ausgezeichnete Montagegenauigkeit. Durch verbesserte strukturelle Integrität, Betriebssicherheit und langfristige Zuverlässigkeit bietet das System eine effiziente und zuverlässige Fertigungslösung für moderne Stromübertragungsinfrastrukturen und die groß angelegte Stromleitungsmastenproduktion.
