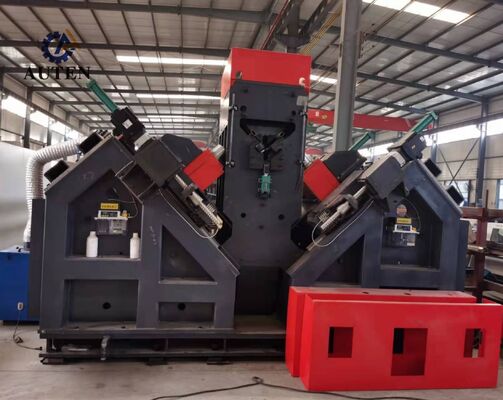

Premium CNC Winkelbohr- und Markiermaschine mit automatischer Beladung

Premium CNC Winkelbohr- und Markiermaschine mit automatischer Beladung

Produktverwendung:

Die CNC-Winkelstahlbohr- und Markierungsproduktionslinie wurde speziell für die hochpräzise Bohrung und Markierung von großformatigem, hochfestem Winkelstahl für die Stromübertragungsmastfertigung entwickelt. Die Produktionslinie wurde entwickelt, um komplexe Lochbilder mit außergewöhnlicher Positionsgenauigkeit, überlegener Bearbeitungsqualität und konsistenter Wiederholbarkeit auszuführen. Sie bietet ein hohes Maß an Automatisierung und herausragende Fertigungseffizienz, was sie zu einer idealen Lösung für die moderne, volumenstarke Baustahlverarbeitung macht.

Hauptparameter:

Produktmerkmale:

1. Vollautomatisches Produktionssystem

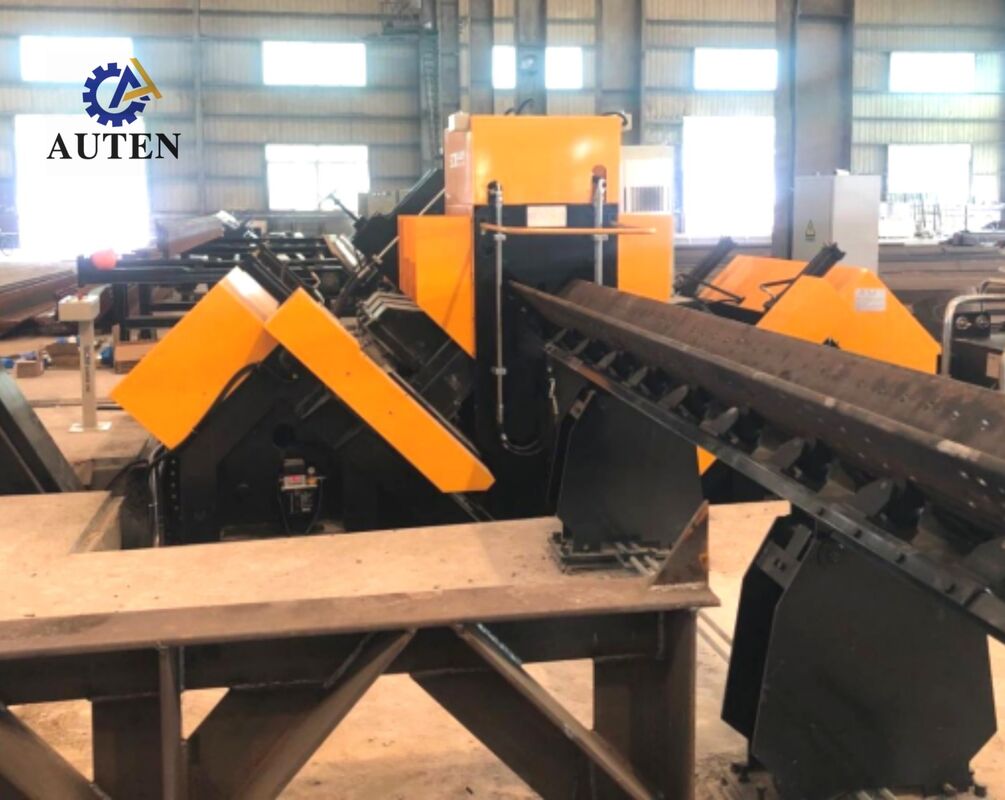

Die Produktionslinie integriert ein fortschrittliches automatisiertes Materialhandhabungssystem, einschließlich Quertransfersystemen, rotierenden Ladeeinheiten, automatischen Zuführmechanismen, Entladegeräten und Materialtransferbaugruppen. Alle Bohr- und Markierungsarbeiten werden in einem kontinuierlichen und vollständig integrierten Bearbeitungszyklus durchgeführt, wodurch manuelle Eingriffe minimiert, Arbeitskosten gesenkt und die Produktionseffizienz, Prozesskonsistenz und die allgemeine Zuverlässigkeit der Ausrüstung verbessert werden.

2. Hochleistungs-Präzisionsbohrsystem

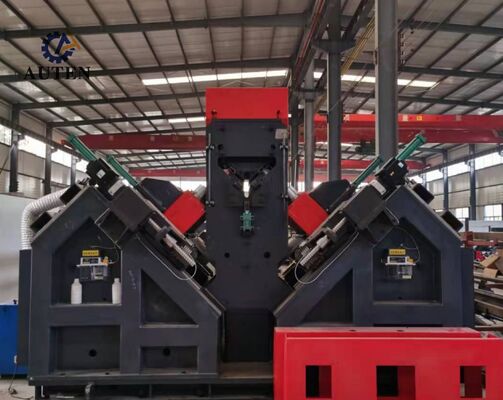

Das Bohrmodul ist mit hochwertigen BT40-Präzisionsspindelsystemen aus Taiwan ausgestattet, die eine interne Kühlmittelzufuhrstruktur integrieren, um eine herausragende Bohrgenauigkeit, eine ausgezeichnete Lochqualität und eine verlängerte Werkzeuglebensdauer zu gewährleisten. Die Maschine ist mit sechs symmetrisch angeordneten CNC-gesteuerten Spindelköpfen konfiguriert, wobei drei Bohreinheiten auf jeder Seite des Winkelstahlprofils positioniert sind. Bei der Bearbeitung von Löchern mit identischen Durchmessern und konsistenten Randabständen können die entsprechenden Spindeleinheiten gleichzeitig bohren, was die Bearbeitungseffizienz erheblich steigert und gleichzeitig eine außergewöhnliche Positioniergenauigkeit beibehält.

3. Intelligente Mensch-Maschine-Schnittstelle (HMI)
Das CNC-Steuerungssystem verfügt über eine zweisprachige chinesisch-englische Bedienoberfläche mit klarer grafischer Darstellung von Werkstücklayouts, Bearbeitungsparametern und dem Gerätestatus. Dieses intuitive Design vereinfacht die Maschinenbedienung, verbessert die Programmiereffizienz und reduziert die Schulungszeit für Bediener.

4. Effizientes intelligentes Programmiersystem
Das Programmiersystem ist für eine einfache, schnelle und zuverlässige Bedienung ausgelegt. Bediener müssen nur wesentliche Bearbeitungsparameter eingeben, einschließlich Werkstückspezifikationen, Lochdurchmesser, Lochabstände und Produktionsmengen, woraufhin das System automatisch die entsprechenden Bearbeitungsprogramme generiert. Das System unterstützt den direkten Import von CAD/CAM-Verarbeitungsdaten und ist vollständig kompatibel mit TEKLA NC1-Dateien, was eine nahtlose Verbindung mit modernen digitalen Engineering-Plattformen und intelligenten Fertigungsprozessen ermöglicht.

5. Hochzuverlässige Kernkomponenten
Die Ausrüstung verwendet hochwertige hydraulische, pneumatische und elektrische Komponenten von international anerkannten Herstellern. Diese Konfiguration gewährleistet einen stabilen Betrieb, eine ausgezeichnete Systemleistung, reduzierte Wartungsanforderungen und eine verlängerte Lebensdauer unter kontinuierlichen industriellen Produktionsbedingungen.

6. Intelligentes Überwachungs- und Fehlerdiagnosesystem
Ein fortschrittliches intelligentes Überwachungssystem überwacht kontinuierlich den Maschinenbetrieb und identifiziert automatisch anormale Bedingungen und Systemfehler in Echtzeit. Diese Diagnosefunktion ermöglicht eine schnelle Fehleranalyse, vereinfacht Wartungsverfahren, minimiert Produktionsausfallzeiten und verbessert die allgemeine Verfügbarkeit der Ausrüstung.

7. Optionales hochpräzises Scherungsmodul
Ein optionales Doppelklingen-Scherungsmodul ist verfügbar, um die Verarbeitungsvielseitigkeit der Produktionslinie weiter zu verbessern. Durch die Übernahme fortschrittlicher Schneidtechnologie liefert das Modul eine präzise Scherleistung, eine erhöhte Produktionseffizienz und glatte, hochwertige Schnittflächen, wodurch es für anspruchsvolle Baustahlfertigungsanforderungen geeignet ist.

Die Demonstrationswerkstücke bestehen aus Standard-Winkelstahlprofilen und repräsentativen Lochbildern, die in der Stromübertragungsmastfertigung weit verbreitet sind. Diese Musterkomponenten bieten Kunden, Ingenieuren und Qualitätsprüfern eine praktische Referenz zur Bewertung der Bearbeitungsgenauigkeit, Lochqualität, Maßhaltigkeit und der gesamten Bearbeitungsfähigkeit. Sie demonstrieren deutlich die Fähigkeit der Produktionslinie, die strengen Fertigungsstandards für die moderne Stromübertragungsmastfertigung zu erfüllen.

Bei Ultrahochspannungs-Stromübertragungsprojekten (UHV) müssen Übertragungsmasten komplexen Umweltbedingungen und erheblichen strukturellen Lasten während ihrer gesamten Lebensdauer standhalten. Diese Produktionslinie spielt eine entscheidende Rolle bei der Herstellung der Winkelstahlkomponenten, die den Haupttragrahmen von Übertragungsmasten bilden. Das System führt hochpräzise Bohr- und Stanzarbeiten an Winkelstahlteilen durch, die für Mastkörper, Traversen und andere wesentliche Strukturkomponenten verwendet werden, und gewährleistet eine genaue Lochpositionierung, eine zuverlässige Verbindungsleistung und eine ausgezeichnete Montagegenauigkeit. Durch die Verbesserung der strukturellen Festigkeit, der Betriebssicherheit und der langfristigen Zuverlässigkeit bietet die Ausrüstung eine effiziente und zuverlässige Fertigungslösung für moderne Stromübertragungsinfrastrukturen und die groß angelegte Produktion von Übertragungsmasten.
