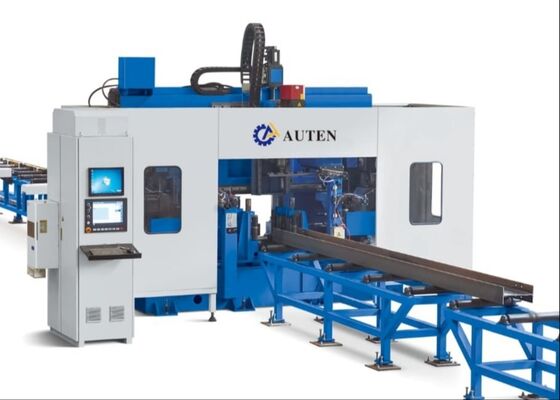

Vertikale Parkplatz Garage Cnc Beam Bohrmaschine Schnittmaschine Linie 100 ≈ 3000 R/Min Spindelgeschwindigkeit
Anwendungsbereiche:
Diese Werkzeugmaschine ist speziell für Bohrvorgänge auf H-förmigem Stahl ausgelegt.Ausnahmegenauigkeit der Bearbeitung und einfache BedienungAls ein wichtiges, hocheffizientes Gerät in der Stahlkonstruktionsbranche wird es in der Bautechnik, in Brückenprojekten, in Turmmasten, Gitterstrukturen,und andere verwandte Bereiche.
Spezifikationen:
| H-Bestrahlungsparameter |
Max. Größe Breite x Höhe |
700 × 500 mm |
| Min. Größe Breite x Höhe |
100 × 100 mm |
| Strahllänge |
2000 ∼ 12200 mm |
| Hauptspindel |
Wie viel? |
3 |
| Modell |
USE Gewerbewirtschaft |
| Motorleistung |
11 kW |
| Drehzahl der Spindel |
100 ‰ 3000 R/min |
| Durchmesser des Lochs |
φ5·φ30 mm |
| CNC-Achse |
Leistung des Servomotors der X-Achse |
Ungefähr 5 kW |
| Leistung des Servomotors der horizontalen Bohrpositionierungsachse |
Ungefähr 1,5 kW |
| Leistung des Servomotors der vertikalen Bohrpositionierungsachse |
Ungefähr 3 kW |
| Servomotor für Bohrmaschinen |
Ungefähr 2 kW |
| Werkzeugmagazin |
Wie viel? |
3 |
| Typ |
Zeilen-Stil |
| Kapazität des Werkzeugmagazins |
4 x 3 |
| Verarbeitungsgenauigkeit |
Abweichung der Bohrstrecke |
Zwei Löcher innerhalb eines Meter. |
±0.5 |
| Der zulässige Abweichungswert erhöht sich um ±0,2 mm für jeden zusätzlichen 1 Meter der Löcherdistanz, wobei der Höchstwert ±2 mm nicht überschreitet. |
| Abweichung der Endmarge |
±1,0 mm |
| Maschinengröße |
Ungefähr 33x5,5x3,3m |
Komponenten von CNC-Bohrmaschinen
Die CNC-Bohrmaschinenlinie besteht hauptsächlich aus wesentlichen Komponenten, einschließlich des Hauptkörpers, des CNC-Zuführungssystems, des Ausführungsförderers, des Kühlsystems, des hydraulischen Systems,pneumatisches SystemDiese Produktionslinie verfügt über ein festes Bettdesign in Kombination mit einer beweglichen Werkstückträgerstruktur.Die 3D-Bohrfähigkeit dieser Konfiguration ermöglicht eine vollautomatisierte Fertigung, wodurch ein effizienter und einheitlicher Produktionsbetrieb gewährleistet wird.
1Hauptmaschinenkörper
Der Hauptkörper der Maschine besteht hauptsächlich aus einer Unterseite, einem Bett, einem beweglichen Schiebetisch, einem Kopfstock, einer oberen Pressvorrichtung, einer seitlichen Pressvorrichtung und einem Werkzeugmagazin im Reihentypen.Das Bett zeichnet sich durch außergewöhnliche Steifigkeit und Stabilität aus, so daß sie den Belastungen und Vibrationen bei Hochgeschwindigkeitsbearbeitung standhalten kann.Diese strukturelle Integrität sorgt dafür, dass das Werkzeugmaschine beibehält eine gleichbleibende Bearbeitungsgenauigkeit in allen Phasen des Betriebs.
2. Kühlsystem
Die Bohrstelle wird mit einer Aerosolkühlung abgekühlt, die durch die kombinierte Anwendung von Druckluft und Kühlwasser erreicht wird.Dieser Ansatz bietet Vorteile wie einen minimalen Kühlmittelverbrauch, verbesserte Kosteneffizienz, ökologische Nachhaltigkeit und reduzierter Verschleiß des Bohrgerätes.so dass die Bohrmaschine während des Betriebs kontinuierlich abkühlt.
3. Schmiersystem
Dieses System verwendet eine Hybridkonfiguration, die die zentrale und manuelle Schmierung kombiniert.mittelte Schmierung an ausgewiesenen Linearleitungen und Schrauben, während alle anderen Schmierstellen manuell gewartet werden.

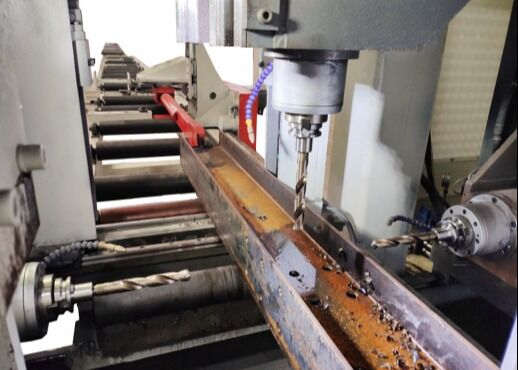

Diese Werkzeugmaschine ist speziell für Bohrungen, Abdrücke und Markierungen von H-Strahlen, Kanalstahl und einer Vielzahl anderer Werkstücke aus Stahl konzipiert.Es kann Stahlbauteile verschiedener Spezifikationen aufnehmen und gleichzeitig eine hohe Präzision und Betriebseffizienz während des gesamten Verarbeitungszyklus gewährleisten.Während der DemonstrationssitzungenDie Maschine zeigt ihre Fähigkeiten effektiv anhand von Standard-H-Bale-Proben (mit unterschiedlichen Flanschbreiten und Seidendicken) und Kanalstahlproben unterschiedlicher Abmessungen.Diese Demonstrationsstücke zeigen deutlich die Fähigkeit der Maschine, eine präzise Lochpositionierung, glatte Gurtfäden,und ausgeprägte Kennzeichnungsmuster, die seine außergewöhnliche Genauigkeit und Zuverlässigkeit in praktischen Anwendungen vollständig widerspiegeln.
Die Hochgeschwindigkeits-CNC-H-Beam-Bohrmaschine wird hauptsächlich in Werkstätten zur Herstellung von Stahlkonstruktionen und in Brückenbauprojekten eingesetzt.Sie bearbeitet H-Strahlen mit hoher Präzision, die in Rahmen und Stützstrukturen verwendet werden., die eine solide Grundlage für die präzise und stabile Montage von Stahlkonstruktionen schafft.Verbesserung der strukturellen Integrität von Brücken und Sicherstellung ihrer LangzeitlastfähigkeitDie überlegene Betriebseffizienz bietet zuverlässige technische Unterstützung für diese kritischen Infrastruktursektoren und erleichtert so den reibungslosen und zeitnahen Ablauf der Projektdurchführung.
