Modell BHD1250C Cnc I Beam Drilling Markierung Schneidmaschine Linie für mechanische Parksysteme

Modell BHD1250C Cnc I Beam Drilling Markierung Schneidmaschine Linie für mechanische Parksysteme

Produkteinführung:

Dieses Bearbeitungszentrum ist sorgfältig für Bohrungen mit H-Bildern konzipiert und verfügt über drei Hochgeschwindigkeits-Präzisionsbohrspindeln, die eine bemerkenswerte Effizienz beim Bohren von Werkstücken bieten..Diese Ausrüstung bietet eine überlegene Bearbeitungsgenauigkeit und benutzerfreundliche Funktionsmerkmale und ist eine wichtige leistungsstarke Lösung für Stahlkonstruktionen.Es wird in wichtigen Industriezweigen wie der Bautechnik weit verbreitet., Brücken-Infrastruktur, Mastenbauprojekte und Netzstrukturprojekte.

Informationen zur Produktkonfiguration:

Produktmerkmale

1Diese 3D-H-Beam-Bohr- und Schneidmaschine besteht aus dem primären Maschinenrahmen, CNC-Zuführungssystem, Materialförderer, elektrischem System, hydraulischem System, Kühlsystem,SchmiersystemMit einer festen Struktur und einer beweglichen Aufstellung des Werkstücks ist die Maschine für die Verarbeitung von großflächigen H-Strahlen geschickt konzipiert.Es erleichtert kontinuierliche Produktionsvorgänge und ist für seine fortschrittlichen Automatisierungskapazitäten hoch geschätzt..

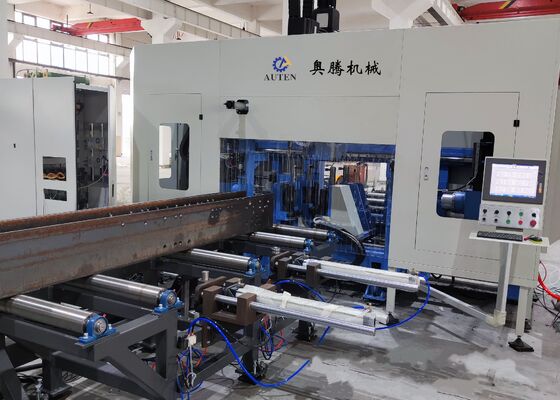

2Die Struktur der Bohrmaschine besteht aus dem Betten, CNC-Schiebetischbaugruppen, Stützmechanismen, oberen Pressen, seitlichen Pressen und Detektionssystemen.Die CNC-Schiebetischkomponenten umfassen die feste Seite, bewegliche Seite und die CNC-Schiebetische der oberen Einheit speziell für H-Bale-Bohrarbeiten ausgelegt, umfassen die Schiebetische eine Schiebetische, eine Schiebetische, einen Spindelkopf,mit einer Breite von mehr als 20 mm,, Werkzeugzylinder, Variabelfrequenzmotor, Servomotor, lineare Führungen und Schrauben.

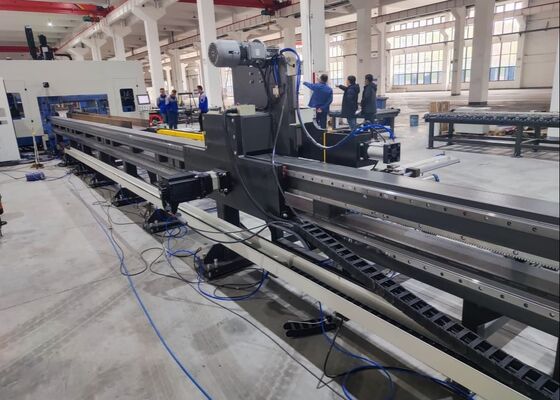

3Das CNC-Versorgungssystem besteht aus Halterungen, Zahnrädern, Regalen, Servomotoren, Reduktoren und Manipulatoren.Gewährleistung einer präzisen Zufuhr und einer genauen Positionierung des Werkstücks.

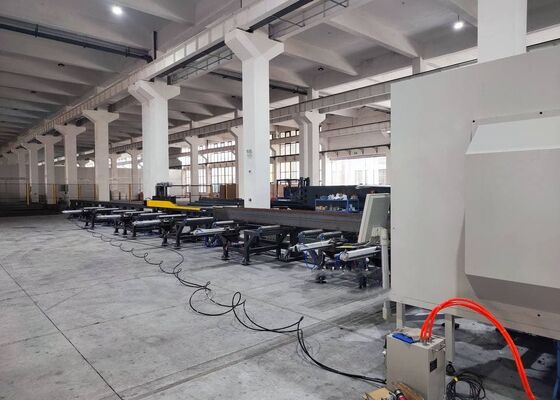

4Das Materialfördersystem besteht sowohl aus einem Eingangsförderer als auch aus einem Ausgangsförderer.mit einer Breite von mehr als 20 mm,, speziell entwickelt, um Profile aus Stahl zu transportieren, zur Y-Achsenposition der Stücke beizutragen und nahtlos mit dem CNC-Zuführungssystem zusammenzuarbeiten, um den Materialzufuhrvorgang abzuschließen.Der Ausführungsförderer, die Materialkanalhalter und Stützwalzen umfasst, ist für den Transport fertiger Werkstücke bestimmt.

5Das Kühlsystem kombiniert sowohl interne als auch externe Kühlmethoden und nutzt Ölnebel, um das Bohrloch zu kühlen.erhöhte Kosteneffizienz, Unterstützung der ökologischen Nachhaltigkeit und verlängerte Lebensdauer des Bohrers.

6Das hydraulische System versorgt die obere Pressenheit, die seitliche Pressenheit, den Werkzeugzylinder und andere zugehörige Komponenten.

7Das pneumatische System dient der Versorgung des Manipulators, des Prüfzylinders und anderer ähnlicher Geräte.

8Das Schmiersystem verwendet eine Kombination aus zentraler und manueller Schmiertechnik.Die zentralisierte Schmierung wird hauptsächlich für die planmäßige und präzise Schmierung der wichtigsten linearen Leitungen und Schrauben verwendet.

9Das Steuerungssystem der Werkzeugmaschine besteht aus einem Hostcomputer, einer PLC und anderen zugehörigen Komponenten.Verarbeitungsprogramme werden durch Eingabe von CAD-Zeichnungen oder Verarbeitungsparametern über eine USB-Schnittstelle oder Tastatur erzeugtDiese Programme können jederzeit gespeichert, abgerufen, angezeigt und übertragen werden, basierend auf Teilnummern.,Sie unterstützt gleichzeitig eine vollautomatisierte Steuerung während des gesamten Verarbeitungszyklus.

Während der Probenvorführungen werden der CNC-Bau und das Blechbohren, Markieren, and shearing machine effectively demonstrates its processing capabilities when handling standard H-beam samples—with varying flange widths and web thicknesses—as well as channel steel samples of different dimensionsDie in diesen Vorführungen gezeigten Exemplare unterstreichen deutlich die Fähigkeit der Ausrüstung, eine präzise Lochplatzierung, glatte Gurtfäden und deutliche Markierungsmuster zu erreichen.Damit wird seine hohe Präzision und Zuverlässigkeit in praktischen Anwendungsszenarien gründlich verdeutlicht..

Die Hochgeschwindigkeits-CNC-H-Beam-Bohr-, Markierungs- und Schere-Maschine wird hauptsächlich in Stahlkonstruktionsfabriken und Brückenbauprojekten verwendet.es liefert eine präzise Bearbeitung von H-Strahlen, die in Rahmen und Stützstrukturen verwendet werden, die eine solide Grundlage für die stabile Montage von Stahlrahmen gewährleistet.Verbesserung der strukturellen Integrität von Brücken und Ermöglichung ihrer langfristigen BelastungenMit einer hervorragenden Betriebseffizienz bietet diese Maschine eine zuverlässige Unterstützung für diese wesentlichen Infrastrukturbereiche und sorgt für eine reibungslose und zeitnahe Durchführung der damit verbundenen Projekte.
