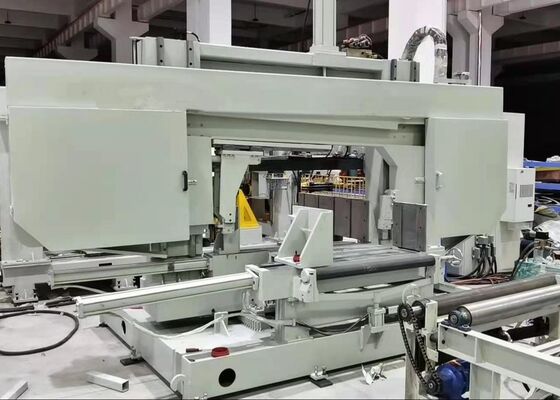

40 mm Werkstückstärke CNC 3D H-Bügelbohrmaschine 55 kW Leistung
Anwendung:
Es wird hauptsächlich für Bohrungen, Berührungen, Markierungen und Strichen von H-förmigem Stahl, Kanalstahl, Winkelstahl und anderen Arten von Stahl verwendet.Die Anwendungsbereiche sind in allen Industriezweigen umfassend, die mit Stahlkonstruktionen befaßt sind., einschließlich Bauwerken, Garagen, Türmen und Netzwerkrahmen.
Spezifikationen:
|
Modell
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Lichtstrahlbreite
Bereich(mm)
|
100 bis 500 |
100 bis 700 |
100 bis 1000 |
100 bis 1250 |
|
H Balkenhöhe
Bereich(mm)
|
100 bis 500 |
100 bis 500 |
100 bis 500 |
100 bis 600 |
|
Kanalstahl
Breitenbereich(mm)
|
100 bis 500 |
100 bis 700 |
100 bis 1000 |
100 bis 1250 |
|
Kanalstahl
Höhenbereich(mm)
|
100 bis 250 |
100 bis 250 |
100 bis 250 |
100 bis 300 |
|
Max. Werkstück
Stärke(mm)
|
40 |
40 |
80 |
80 |
|
Max. Werkstück
Länge (m)
|
12 oder 15 (optional) |
|
Bohrspindel
Wie viel?
|
Insgesamt 3 Spindeln, eine Spindel auf der oberen Einheit, jeweils auf der linken und der rechten Seite
|
|
Spindelloch
Verjüngung
|
USE Gewerbewirtschaft |
USE Gewerbewirtschaft |
USE Gewerbewirtschaft |
USE Gewerbewirtschaft |
|
Max.Bohrungen
Durchmesser in mm
|
40 |
40 |
40 |
40 |
|
Spindelmotor
Leistung (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Drehzahl der Spindel
(r/min)
|
100 bis 3000 |
100 bis 3000 |
100 bis 3000 |
100 bis 3000 |
|
Spindelfütterung
Geschwindigkeit(m/min)
|
0 bis 10 |
0 bis 10 |
0 bis 10 |
0 bis 10 |
|
X-Achsenzufuhr
Geschwindigkeit(m/min)
|
0 bis 40 |
0 bis 20 |
0 bis 20 |
0 bis 20 |
|
Qty des Werkzeugs
Zeitschrift
|
3 |
3 |
3 |
3 |
|
Werkzeugmagazin
Typund Kapazität
|
Typ der Zeile, 3x4 (optional) |
|
Kennzeichnungseinheit
(optional)
|
Festplattentyp, 36 Zeichen, Zeichengröße Φ10 mm
|
| CNC-System |
Deutsche Siemens, Japan Panasonic, China INVT
|
| Kühlmethode |
Sprühkühlung, innere Kühlung + äußere Kühlung |
|
Maschine insgesamt
Größe (m)
|
Ungefähr 32 mal 5 mal 3.5 |
Ungefähr 33 mal 5,5 mal 3.5 |
Ungefähr 33 mal 5,5 mal 3.5 |
Ungefähr 33 mal 6 mal 3.5 |
| Gesamtleistung (kW) |
Ungefähr 55 |
Ungefähr 55 |
Ungefähr 60 |
Ungefähr 60 |
Die obigen Parameter können entsprechend den spezifischen Anforderungen des Kunden angepasst und geändert werden.
1- wesentliche und spezialisierte Bohrmaschinen für die Stahlbauindustrie.
2- Bohrt gleichzeitig Löcher auf drei Oberflächen von H-Strahlen und Kanälen mit hoher Präzision und Effizienz.
3Ausgestattet mit 7 CNC-Achsen, die eine automatische und präzise Zuführung und Positionierung ermöglichen.
4. in der Lage, AUTOCAD- und DSTV-Teilzeichnungen zu erkennen und in Bearbeitungsprogramme umzuwandeln.
Produktmerkmale
1Das Fütterungssystem verwendet CNC-Wagen-Klemmen und Fütterung, um eine hohe Geschwindigkeit und eine präzise Positionierungsgenauigkeit zu gewährleisten.
2. Für die Bohrung der drei Oberflächen des H-Strahls werden drei BT40-Hochgeschwindigkeitsspindeln eingesetzt.Dies führt zu einer hohen Verarbeitungseffizienz und hervorragenden BohrleistungDie während des Bohrens entstehenden Splitter werden effizient über einen Kettensplitterförderer entfernt.
3Das Kühlsystem nutzt Nebelkühlung, die sowohl interne als auch externe Kühlmöglichkeiten bietet.Jede Bohrspindeleinheit ist mit einer eigenen äußeren Kühldüse und einem internen Kühlanschluss ausgestattet., die anhand der Bohranforderungen ausgewählt werden können.
4Das automatische Werkzeugwechselsystem (ATC) kann nach den Anforderungen des Kunden angepasst werden, wodurch der manuelle Werkzeugwechsel nicht mehr erforderlich ist, was Zeit spart und die Betriebseffizienz erhöht..

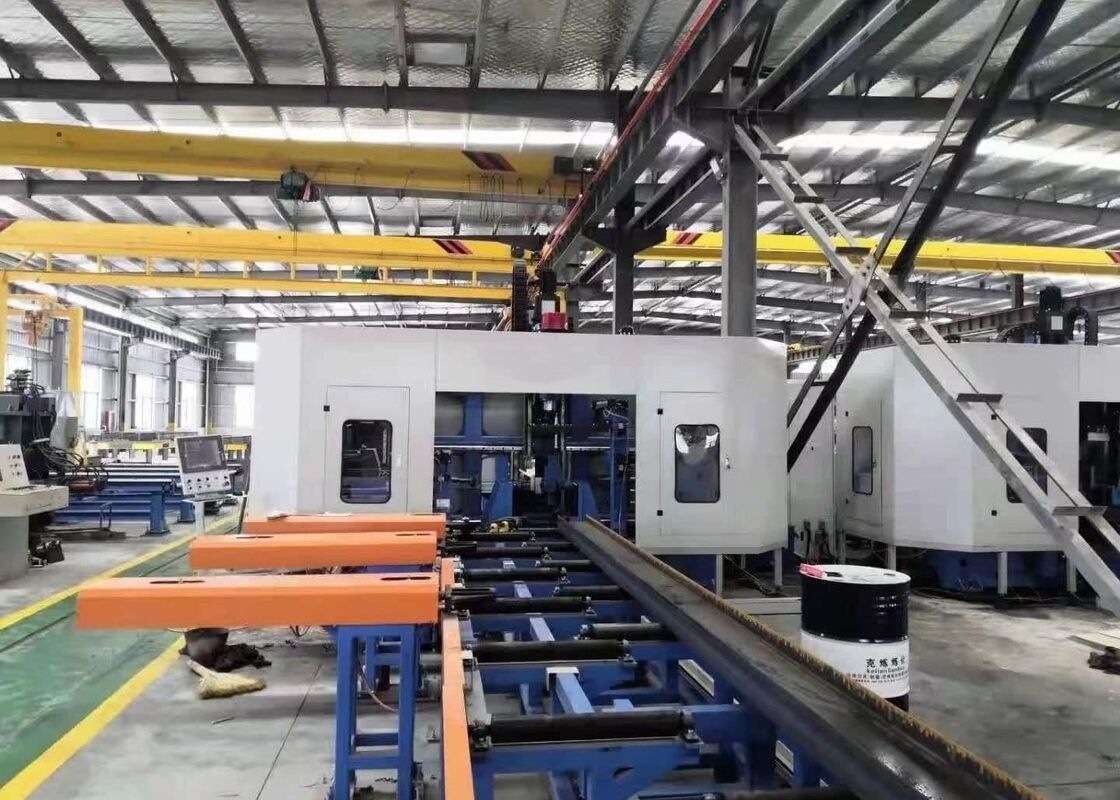

Während der Demonstrationssitzungen werden die CNC-Beamplatten für die Metallbohrung, Markierung, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesDie in diesen Vorführungen gezeigten Proben zeigen deutlich, daß die Maschine eine präzise Lochpositionierung, saubere,und klare Kennzeichnungsmuster, die ihre hohe Genauigkeit und Zuverlässigkeit in praktischen Anwendungen vollständig veranschaulichen.
Die Hochgeschwindigkeits-CNC-H-Beam-Bohr-, Markierungs- und Scherenmaschine wird hauptsächlich in der Stahlkonstruktionsfertigung und in Brückenbauprojekten verwendet.Sie führt eine präzise Bearbeitung von H-Strahlen durch, die in Rahmen und Stützsystemen verwendet werden., die eine solide Grundlage für die stabile Montage von Stahlkonstruktionen bietet.die nicht nur die strukturelle Integrität der Brücken stärkt, sondern auch dafür sorgt, dass sie langfristigen Belastungen standhaltenDie Maschine bietet mit ihrer hohen Betriebseffizienz eine zuverlässige Unterstützung für diese wichtigen Infrastrukturbereiche und sorgt so für einen reibungslosen Ablauf der damit verbundenen Projekte.
