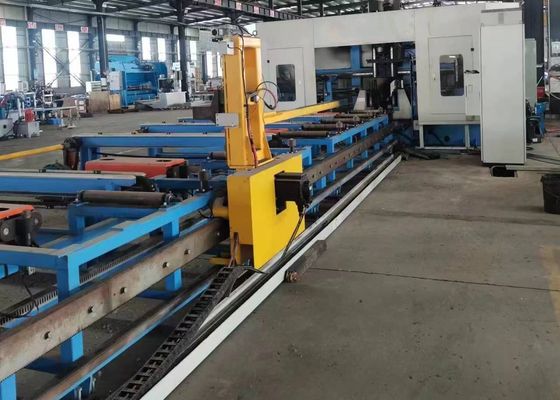

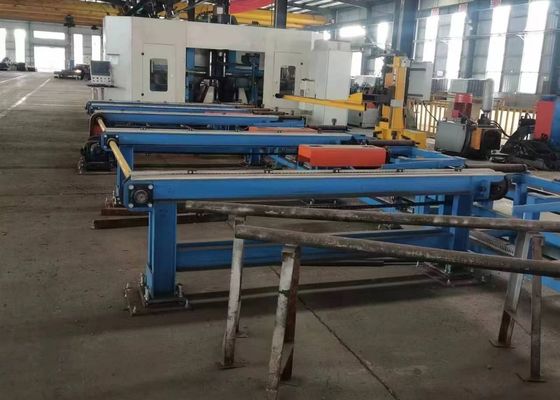

3 Werkzeugmagazin BHD-Serie CNC Hochgeschwindigkeitsbohrmaschine für Balken 100-3000r/Min Spindelgeschwindigkeit
Anwendung:
Die CNC-H-Beam-Bohr- und Schneidmaschinenlinie ist hauptsächlich für das Bohren, Anschlagen, Markieren und Punktieren von H-Beams, Kanalstählen, Winkelstählen und anderen Arten von Stahlmaterialien konzipiert.Es findet eine große Anwendung in den Stahlkonstruktionssektoren, einschließlich Bau, Garagenbau, Turmherstellung und Netzstrukturprojekte.
Spezifikationen:
|
Modell
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Lichtstrahlbreite
Bereich(mm)
|
100 bis 500 |
100 bis 700 |
100 bis 1000 |
100 bis 1250 |
|
H Balkenhöhe
Bereich(mm)
|
100 bis 500 |
100 bis 500 |
100 bis 500 |
100 bis 600 |
|
Kanalstahl
Breitenbereich(mm)
|
100 bis 500 |
100 bis 700 |
100 bis 1000 |
100 bis 1250 |
|
Kanalstahl
Höhenbereich(mm)
|
100 bis 250 |
100 bis 250 |
100 bis 250 |
100 bis 300 |
|
Max. Werkstück
Stärke(mm)
|
40 |
40 |
80 |
80 |
|
Max. Werkstück
Länge (m)
|
12 oder 15 (optional) |
|
Bohrspindel
Wie viel?
|
Insgesamt 3 Spindeln, eine Spindel auf der oberen Einheit, jeweils auf der linken und rechten Seite
|
|
Spindelloch
Verjüngung
|
USE Gewerbewirtschaft |
USE Gewerbewirtschaft |
USE Gewerbewirtschaft |
USE Gewerbewirtschaft |
|
Max.Bohrungen
Durchmesser in mm
|
40 |
40 |
40 |
40 |
|
Spindelmotor
Leistung (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Drehzahl der Spindel
(r/min)
|
100 bis 3000 |
100 bis 3000 |
100 bis 3000 |
100 bis 3000 |
|
Spindelfütterung
Geschwindigkeit(m/min)
|
0 bis 10 |
0 bis 10 |
0 bis 10 |
0 bis 10 |
|
X-Achsenzufuhr
Geschwindigkeit(m/min)
|
0 bis 40 |
0 bis 20 |
0 bis 20 |
0 bis 20 |
|
Qty des Werkzeugs
Zeitschrift
|
3 |
3 |
3 |
3 |
|
Werkzeugmagazin
Typund Kapazität
|
Typ der Zeile, 3x4 (optional) |
|
Kennzeichnungseinheit
(optional)
|
Festplattentyp, 36 Zeichen, Zeichengröße Φ10 mm
|
| CNC-System |
Deutsch, Japan, China INVT
|
| Kühlmethode |
Sprühkühlung, innere Kühlung + äußere Kühlung |
|
Maschine insgesamt
Größe (m)
|
Ungefähr 32 mal 5 mal 3.5 |
Ungefähr 33 mal 5,5 mal 3.5 |
Ungefähr 33 mal 5,5 mal 3.5 |
Ungefähr 33 mal 6 mal 3.5 |
| Gesamtleistung (kW) |
Ungefähr 55 |
Ungefähr 55 |
Ungefähr 60 |
Ungefähr 60 |
Die obigen Parameter können entsprechend den spezifischen Anforderungen des Kunden angepasst und geändert werden.
1Ein wesentliches, spezialisiertes Bohrgerät für die Stahlkonstruktionsindustrie.
2. in der Lage, gleichzeitig Löcher auf drei Oberflächen von H-Bälgen und Kanalstählen zu bohren, was hohe Präzision und Effizienz bietet.
3Es ist mit 7 CNC-Achsen ausgestattet und erledigt automatisch genaue Fütterungs- und Positionierungsvorgänge.
4. Unterstützt die Erkennung von AUTOCAD- und DSTV-Arbeitsstückzeichnungen und kann diese in Bearbeitungsprogramme umwandeln.
Produktmerkmale
1Der Zuführmechanismus der Ausrüstung verwendet ein CNC-Kutsch- und Fütterungssystem.Diese fortschrittliche Konfiguration ermöglicht nicht nur das schnelle Materialfördern, um den effizienten Produktionsbedarf zu decken, sondern sorgt auch für eine außergewöhnliche Positionierungsgenauigkeit, die effektiv eine solide Grundlage für stabile und präzise nachfolgende Bearbeitungsprozesse schaffen.
2Für die Bohrungen an den drei Oberflächen der H-Bale werden drei BT40 Hochgeschwindigkeitsspindeln verwendet.und die Drehgeschwindigkeit der Spindel kann bis zu 3000 Dreh/min erreichen, die eine hohe Verarbeitungseffizienz und eine hervorragende Bohrleistung gewährleisten.
3Das Kühlsystem verwendet Nebelkühltechnik, die sowohl interne als auch externe Kühlfunktionen integriert.Jede Bohrspindelbox ist mit einer speziellen äußeren Kühldüse und einem internen Kühlanschluss ausgestattetDie interne und externe Kühlung können unabhängig oder gleichzeitig eingesetzt werden.
4. Ein automatisches Werkzeugwechselsystem (ATC) kann je nach Kundenanforderung konfiguriert werden. Dieses System eliminiert die Notwendigkeit des manuellen Werkzeugwechsels,Dies spart Betriebszeit und erhöht die Gesamtleistung der Arbeit..
Während der Demonstrationssitzungen werden die CNC-Strahl- und Plattenmetallbohrungen, Markierungen, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsDie in diesen Vorführungen gezeigten Muster veranschaulichen deutlich die Fähigkeit der Werkzeugmaschine, eine präzise Lochposition, glatte Gurtfäden und klare Markierungsmuster zu erreichen.Damit spiegelt sich seine hohe Präzision und Zuverlässigkeit in praktischen Anwendungsszenarien voll aus.
Die Hochgeschwindigkeits-CNC-H-Beam-Bohr-, Markierungs- und Scherenmaschine wird hauptsächlich in Stahlkonstruktionswerkstätten und Brückenbauprojekten eingesetzt.für die Präzisionsbearbeitung von H-Strahlen, die für Rahmen und Stützstrukturen verwendet werden, so dass eine solide Grundlage für die stabile Montage von Stahlkonstruktionen gelegt wird.Dies trägt nicht nur zur Verbesserung der strukturellen Stabilität der Brücken bei, sondern ermöglicht ihnen auch, langfristige Belastungen effektiv zu tragen.Mit hoher Betriebseffizienz bietet die Maschine eine zuverlässige Unterstützung für diese wichtigen Infrastrukturbereiche und sorgt für eine reibungslose Durchführung der damit verbundenen Projekte.
