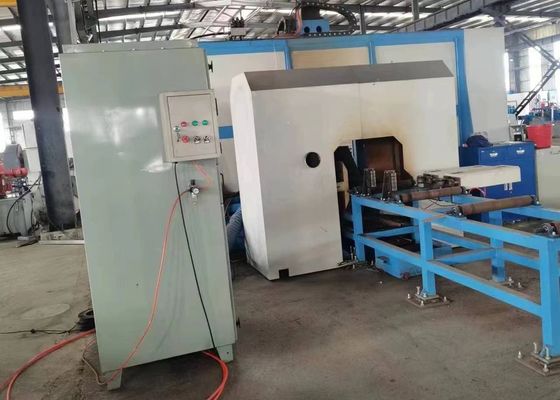

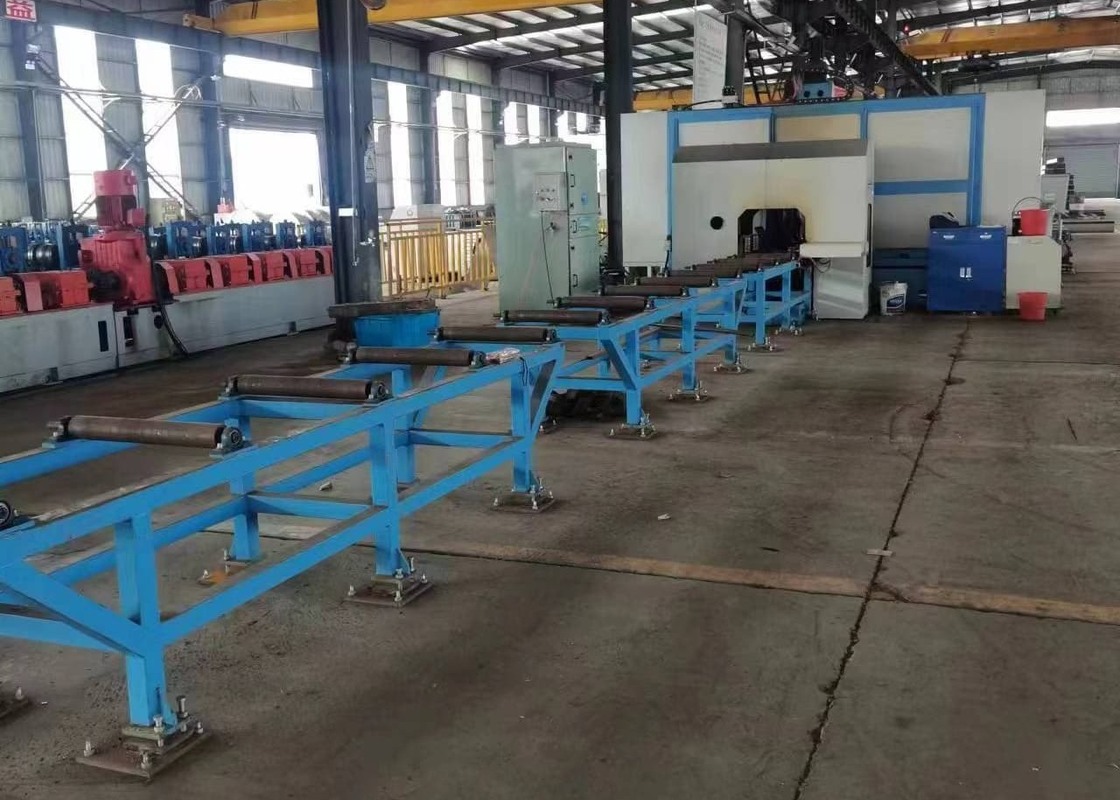

BHD500 Modell CNC Stahlbohr- und Schermaschine mit 3 Werkzeugmagazinen, Trägerbohrmaschine

BHD500 Modell CNC Stahlbohr- und Schermaschine mit 3 Werkzeugmagazinen, Trägerbohrmaschine

Anwendung:

Diese CNC-Plattenstanz-, Bohr- und Markierungsausrüstung ist in erster Linie für das Bohren, Gewindeschneiden, Markieren und Anreißen von Stählen, einschließlich H-Profilstahl, U-Profilstahl und Winkelstahl, konzipiert. Sie wird umfassend in Stahlbauindustrien wie dem Hochbau, dem Garagenbau, der Turmherstellung und dem Gittertragwerksbau eingesetzt.

Spezifikationen:

Die oben genannten Parameter können je nach den spezifischen Anforderungen des Kunden angepasst und geändert werden.

1. Eine wesentliche und spezialisierte Bohrausrüstung für die Stahlbauindustrie.
2. In der Lage, Löcher auf drei Oberflächen von H-Trägern und U-Profilstählen gleichzeitig zu bohren, mit hoher Präzision und hohem Wirkungsgrad.
3. Ausgestattet mit 7 CNC-Achsen, die automatisch präzises Vorschieben und Positionieren durchführen.
4. In der Lage, AUTOCAD- und DSTV-Werkstückzeichnungen zu erkennen und in Bearbeitungsprogramme umzuwandeln.

Produktmerkmale

1. Die hydraulische Scheibenmarkiermaschine kann optional ausgestattet werden. Die Scheibe wird über einen Servomotor positioniert und kann 36 verschiedene Zeichen schnell markieren.

2. Automatische Anreiß- und Gewindeschneidfunktionen ersetzen das traditionelle manuelle Anreißen. Anreißwerkzeuge können verwendet werden, um die Plattenpositionen für den nächsten Schweißprozess an H-Trägerflanschen und -Stegen zu markieren, wodurch Zeit und Aufwand gespart und gleichzeitig die Genauigkeit verbessert wird. Das Gewindeschneiden kann auch an H-Trägerflanschen und -Stegen durchgeführt werden, wodurch die Produktionseffizienz erheblich verbessert wird.

3. Das Werkstückklemmen während des Vorschubs und der Bearbeitung, das Längsheben der Klemme und das seitliche Schieben und Klemmen, das Fixieren und Lösen der Klemme werden alle vom Hydrauliksystem durchgeführt, was die Zuverlässigkeit der Ausrüstung während des Betriebs gewährleistet.

4. Das Steuerungssystem besteht aus einem Host-Computer und einer SPS, wobei die Schlüsselkomponenten von renommierten internationalen Marken stammen. Mehrere Programmiermethoden ermöglichen es den Bedienern, verschiedene Programme einfach zu bearbeiten. Konstruktionsdaten, die von AutoCAD- oder TEKLA Structures-Systemen von Drittanbietern generiert wurden, wie z. B. DXF- und DSTV-Dateien, können importiert werden.

Im Rahmen von Mustervorführungsaktivitäten ist die CNC-Trägerplatten-Metallbohr-, Markierungs- und Schermaschine in der Lage, ihre Bearbeitungsleistung effektiv zu demonstrieren, während sie an Standard-H-Träger-Mustern (gekennzeichnet durch unterschiedliche Flanschbreiten und Stegdicken) sowie U-Profilstahlmustern mit unterschiedlichen Abmessungen arbeitet. Die in diesen Demonstrationen vorgestellten Muster zeigen deutlich die Fähigkeit der Werkzeugmaschine, eine genaue Lochpositionierung, glatte Gewinde und lesbare Markierungsmuster zu realisieren – wodurch ihre hohe Präzision und Zuverlässigkeit in realen Anwendungsszenarien vollständig verkörpert werden.

Die Hochgeschwindigkeits-CNC-H-Träger-Bohr-, Markierungs- und Schermaschine wird hauptsächlich in Stahlbauwerkstätten und Brückenbauinitiativen eingesetzt. In Stahlbauwerkstätten führt sie Präzisionsbearbeitungen an H-Trägern durch, die für Rahmen und Stützstrukturen verwendet werden, und bildet so eine solide Grundlage für die stabile Montage von Stahlkonstruktionen. Im Brückenbau werden hochpräzise Bohrarbeiten an H-Trägern durchgeführt – dies trägt nicht nur zur Verbesserung der strukturellen Integrität von Brücken bei, sondern ermöglicht es ihnen auch, langfristigen Belastungen effektiv standzuhalten. Mit hoher Betriebseffizienz bietet die Maschine zuverlässige Unterstützung für diese kritischen Infrastrukturbereiche und sichert den reibungslosen Fortschritt verwandter Projekte.
