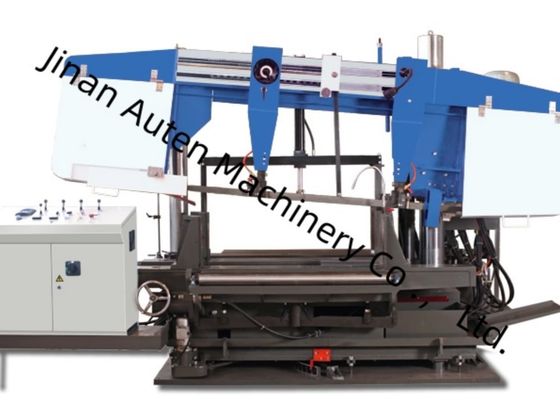

500*500mm Max. Größe Breite X Höhe CNC Balken Metallbohrgeräte Scheren 10# ¢ 40# Kanalstahl
Verwendung von Werkzeugmaschinen:
Dieses CNC-I-Beam-Bohrwerkzeug ist hauptsächlich für Bohr-, Tapping- und Markierungsprozesse auf Stahlarbeitsstücken, einschließlich H-Bale und Kanalstahl, entwickelt.Es enthält drei BT40 Hochgeschwindigkeitsspindeln, die zur Durchführung von Bohrungen auf drei Seiten des Stahls dienen, wobei jeweils eine Spindel zugeordnet ist.Das entsprechende Werkzeugmagazin für Reihentypen kann bis zu 4 Arten von Bohrstücken mit unterschiedlichen Spezifikationen aufnehmenDiese Ausrüstung zeichnet sich durch hohe Verarbeitungsleistung, überlegene Präzision, benutzerfreundliche Bedienung und breite Anwendbarkeit in relevanten Szenarien aus.
Spezifikationen:
| H-Bestrahlungsparameter |
Max. Größe Breite x Höhe |
500 × 500 mm |
| Min. Größe Breite x Höhe |
100 × 100 mm |
| Strahllänge |
2000 ∼ 13000 mm |
| |
Kanalstahl |
10 # ¢ 40 # |
| Hauptspindel |
Wie viel? |
3 |
| Modell |
USE Gewerbewirtschaft |
| Motorleistung |
11 kW |
| Drehzahl der Spindel |
100 ‰ 3000 R/min |
| Durchmesser des Lochs |
φ5·φ30 mm |
| CNC-Achse |
Leistung des Servomotors der X-Achse |
Ungefähr 4,5 kW |
| Leistung des Servomotors der horizontalen Bohrpositionierungsachse |
Ungefähr 1,5 kW |
| Leistung des Servomotors der vertikalen Bohrpositionierungsachse |
Ungefähr 3 kW |
| Servomotor für Bohrmaschinen |
Ungefähr 2 kW |
| Werkzeugmagazin |
Wie viel? |
3 |
| Typ |
Zeilen-Stil |
| Kapazität des Werkzeugmagazins |
4 x 3 |
| Verarbeitungsgenauigkeit |
Abweichung der Bohrstrecke |
Zwei Löcher innerhalb eines Meter. |
±0.5 |
| Der zulässige Abweichungswert erhöht sich um ±0,2 mm für jeden zusätzlichen Meter der Lochdistanz, wobei der Höchstwert ±2 mm nicht überschreitet. |
| Abweichung der Endmarge |
±1,0 mm |
Struktur und Konfiguration der Werkzeugmaschine
Diese CNC-H-Beam-Bohr- und Schneidmaschinenlinie besteht hauptsächlich aus Kernkomponenten, darunter eine Bohreinheit, einen Fütterwagen, einen Fütterkanal, einen Entladekanal, ein Kühlsystem,mit einer Leistung von mehr als 50 WDas Werkzeugmaschinenwerk verwendet eine Struktur, die ein festes Bett und eine bewegliche Werkstücksplattform integriert.Diese spezifische Konfiguration für 3D-Bohrungen ermöglicht die Ausführung automatisierter Produktionsprozesse, wodurch die Betriebseffizienz verbessert und die Konsistenz der Verarbeitung gewährleistet wird.
Bohrmaschine
Diese Platten-Metallblechbohrmaschine besteht hauptsächlich aus einer Basis, einem Maschinenbett, einem beweglichen Schieberegler, Spindelköpfen, einer oberen Pressenvorrichtung, einer seitlichen Klemmvorrichtung und einem Werkzeugmagazin im Reihentypen.
Die Bohr- und Schneidmaschine ist mit drei Spindelköpfen ausgestattet, insbesondere dem festgeführten Spindelkopf, dem beweglichen Spindelkopf und dem Spindelkopf der oberen Einheit,für Bohrungen in horizontaler bzw. vertikaler Richtung verwendetJeder Spindelkopf kann unabhängig arbeiten und gleichzeitig Bohraufgaben erledigen, wodurch die Produktionseffizienz erheblich gesteigert wird.Jeder Spindelkopf ist mit einem Satz von BT40 Hochgeschwindigkeitsspindeln ausgestattet; das entsprechende Werkzeugmagazin im Reihentypen kann maximal 4 Bohrstücke mit unterschiedlichem Durchmesser aufnehmen (vorausgesetzt, dass kein Werkzeug auf der Spindel montiert ist),mit einer Breite von mehr als 20 mm,Die Spindelzufuhr wird von einem Servomotor angetrieben, der eine schnelle Durchfahrt, Arbeitszufuhr und schnelle Rückziehung durch Programmsteuerung ermöglicht.der Spindelmotor wird durch einen Spindelmotor angetrieben, mit schrittloser Drehzahlregelung mit einem breiten Drehzahlbereich.
Fütterungstrolle
Die CNC-Beam-Schneid- und Bohrmaschine besteht aus Zahnrädern, Servomotoren und Manipulatoren, die das Werkstück befestigen und von einem Servomotor angetrieben werden.unter dem Getriebe des Getriebe-Rack-Mechanismus, wird das Werkstück entlang der X-Richtung zugeführt, wodurch die Längsbearbeitungsgenauigkeit der Bohrungen gewährleistet ist.
Entladekanal
Der Entladekanal besteht aus einer Kanalhalterung, Stützwalzen und anderen zugehörigen Komponenten,mit einer Breite von mehr als 20 mm,.
In Beispieldemonstrationen the CNC beam plate metal drilling marking and shearing machine can effectively demonstrate its processing capabilities on standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsDiese gezeigten Muster veranschaulichen deutlich die Fähigkeit der Werkzeugmaschine, eine präzise Lochposition, glatte Schrauben,und ausgeprägte Kennzeichnungsmuster, die seine hohe Präzision und Zuverlässigkeit in praktischen Anwendungsfällen vollständig widerspiegeln.
Die Hochgeschwindigkeits-CNC-H-Beam-Bohrmaschine wird hauptsächlich in Stahlkonstruktionswerkstätten und Brückenbauprojekten eingesetzt.Es führt eine präzise Bearbeitung von H-Strahlen durch, die für Rahmen und Stützstrukturen verwendet werdenIn Brückenbau-Szenarien wird die Anlage von Stahlkonstruktionen mit einer hohen Leistungsfähigkeit ausgestattet.Es führt hochgenaue Bohrungen an H-Bälgen durch. Dies trägt nicht nur zur Verbesserung der strukturellen Integrität der Brücken bei, sondern ermöglicht es ihnen auch, langfristigen Belastungen effektiv standzuhalten.Mit seiner hohen Betriebseffizienz bietet die Maschine eine zuverlässige Unterstützung für diese kritischen Infrastrukturbereiche und sorgt für einen reibungslosen Ablauf der damit verbundenen Projekte.
