2000~13000mm Balkenlänge CNC H Balkenbohrmaschine 2KW Servomotor der Bohrungszufuhr

2000~13000mm Balkenlänge CNC H Balkenbohrmaschine 2KW Servomotor der Bohrungszufuhr

Verwendung von Werkzeugmaschinen:

Diese Werkzeugmaschine ist in erster Linie für Bohrungen, Berührungen und Markierungen von Stahlmaterialien wie H-Strahlen und Kanalstahl ausgelegt.Es verwendet drei BT40 Hochgeschwindigkeitsspindeln, um Bohrungen an drei Seiten des Stahls durchzuführen, wobei jeweils eine Spindel zugeordnet istDas entsprechende Reihentypwerkzeugmagazin kann bis zu 4 Spezifikationen von Bohrstücken aufnehmen.und breite Anwendbarkeit.

Spezifikationen:

Struktur und Konfiguration der Werkzeugmaschine

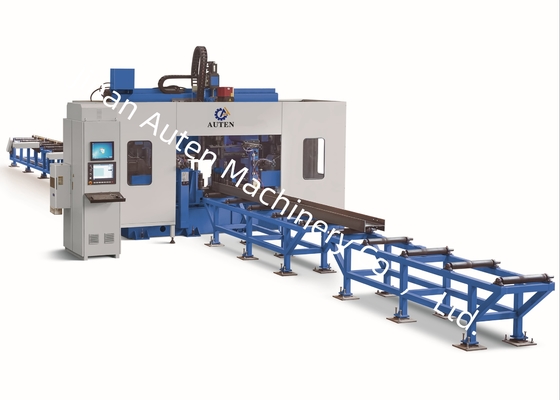

Diese Werkzeugmaschine besteht hauptsächlich aus einer Bohrmaschine, einem Fütterwagen, einem Fütterkanal, einem Entladekanal, einem Kühlsystem, einem hydraulischen System, einem pneumatischen System, einem Schmiersystem,Die Werkzeugmaschine hat eine Konstruktion mit einem festen Bett und einer beweglichen Werkstücksplattform.Diese Konfiguration für 3D-Bohrungen erleichtert die Umsetzung automatisierter Produktionsprozesse, um die Effizienz und Kohärenz des Betriebs zu verbessern.

1. Bohreinheit

Das Bohrgerät besteht hauptsächlich aus einer Basis, einem Maschinenbett, einer beweglichen Rutsche, einem Spindelkopf, einer Oberpressvorrichtung, einer Seitenspannvorrichtung und einem Werkzeugmagazin im Reihentypen.

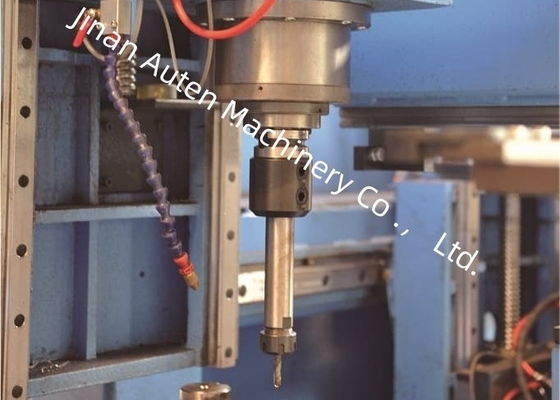

Die Werkzeugmaschine ist mit drei Spindelkopfstücken ausgestattet, insbesondere dem festgeführten Spindelkopf, dem beweglichen Spindelkopf und dem Spindelkopf der oberen Einheit.Diese Kopfstützen werden für Bohrungen in horizontaler und vertikaler Richtung verwendet.Jeder Spindelkopf unterstützt einen unabhängigen Betrieb und kann gleichzeitig Bohrarbeiten ausführen.

2Trolley füttern

Der Beförderwagen besteht aus Zahnrädern, Servomotoren und Manipulatoren, die das Werkstück befestigen und von einem Servomotor angetrieben werden.Es füttert das Werkstück entlang der X-RichtungDiese Konstruktion sorgt für die Längsgenauigkeit der Bohrungen und legt so ein solides Fundament für eine gleichbleibende Werkstückqualität.

3. Fütterungskanal

Der Fütterungskanal besteht aus einer Kanalhalterung, Stützwalzen, Seitenaufstellwalzen, Seitenschubmechanismen, Regalen und anderen Komponenten.mit einer Breite von mehr als 20 mm,An der Vorderseite des Kanals befindet sich ein fotoelektrischer Schalter, der die Vorderseite des Werkstücks erkennt und die X-Richtungs-Verarbeitungsanzeige identifiziert.Die seitlichen Positionierwalzen führen eine grobe Positionierung des Werkstücks entlang der Y-Richtung durch, während die seitlichen Schubmechanismen das Werkstück gegen die seitlichen Positionswalzen drücken, um eine stabile Positionierung zu gewährleisten.

Diese Werkzeugmaschine ist hauptsächlich für Bohrungen, Klopfen und Markierung von H-Bälgen, Kanalstahl und einer Vielzahl anderer Stahlbearbeitungen konzipiert.Es ist in der Lage, Stahlkomponenten mit unterschiedlichen Spezifikationen zu verarbeiten, die sowohl eine hohe Präzision als auch eine hohe Betriebseffizienz während des gesamten Prozesses gewährleisten.

In Beispieldemonstrationen zum Beispiel the machine tool can effectively showcase its processing capabilities on standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsDiese gezeigten Muster zeigen deutlich die Fähigkeit der Werkzeugmaschine, eine präzise Lochposition, glatte Schrauben,und ausgeprägte Kennzeichnungsmuster, die seine hohe Präzision und Zuverlässigkeit in praktischen Anwendungsfällen vollständig widerspiegeln.

Die Hochgeschwindigkeits-CNC-H-Beam-Bohrmaschine wird hauptsächlich in Stahlkonstruktionswerkstätten und Brückenbauprojekten eingesetzt.Sie führt eine präzise Bearbeitung von H-Strahlen durch, die für Rahmen und Stützstrukturen verwendet werden.In Brückenbauszenarien führt es hochdruckende Bohrungen an H-Bälgen durch,die die Strukturintegrität verbessert, um langfristigen Belastungen standzuhaltenDie hohe Betriebseffizienz des Systems bietet eine zuverlässige Unterstützung für diese kritischen Infrastruktursektoren.
