BT40 Modell Hauptspindel Hochgeschwindigkeitspräzision CNC H-Beam Bohrmaschine 5-30mm Lochdurchmesser
Anwendungsbereiche:

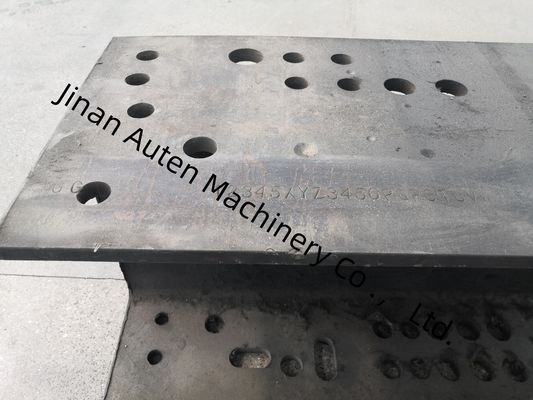

Dieses Werkzeugmaschine wird hauptsächlich für das Bohren von H-förmigem Stahl verwendet.Es hat die Eigenschaften einer hohen Bearbeitungsgenauigkeit und bequemer BedienungEs ist eine unentbehrliche, hocheffiziente Ausrüstung in der Stahlkonstruktionsindustrie und wird weitgehend in Bauwerken, Brücken, Turmmasten und Netzen und anderen Branchen eingesetzt.
Komponenten von CNC-BohrmaschinenLinie:
Die Bohrmaschine besteht hauptsächlich aus Maschinengewebe, CNC-Zuführungssystem, Ausführungsförderer, Kühlsystem, hydraulisches System, pneumatisches System, Schmiersystem, elektrisches System,und Abfallmaterialien. Die Produktionslinie hat eine feste Betonstruktur und eine bewegliche Werkstückstruktur.
Hauptkörper:
Es besteht hauptsächlich aus einem Sockel, einem Bett, einem beweglichen Schiebetisch, einem Kopfstock, einer Oberpressvorrichtung, einer Seitenpressvorrichtung und einem Werkzeugmagazin im Reihentypen.
Das Bett hat eine gute Steifigkeit und Stabilität, kann Belastungen und Vibrationen durch Hochgeschwindigkeitsbearbeitung aushalten und die Genauigkeit der Werkzeugmaschine gewährleisten.

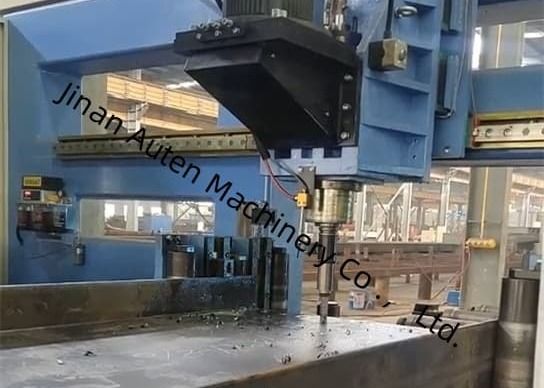

Auf der Hauptmaschine befinden sich insgesamt drei Kopfstützen, nämlich die feste Seite, die bewegliche Seite und die Kopfstütze der oberen Einheit.mit einer Breite von mehr als 50 mm,Jeder Bohrkopf kann unabhängig betrieben werden und kann auch Bohrungen gleichzeitig abschließen, was die Produktionseffizienz erheblich verbessert.Jeder Kopf hat ein Satz von BT40 Hochgeschwindigkeitsspindeln, und das entsprechende Werkzeugmagazin für Reihentypen kann bis zu 4 Durchmesser Bohrmaschinen (wenn kein Werkzeug auf der Spindel befindet) installieren,und 4 verschiedene Öffnungen können automatisch verarbeitet werden, wenn das Werkstück einmal geklemmt wird. . Die Spindelmotor wird von einem Servomotor angetrieben, der durch die Programmsteuerung schnell vorwärts, vorwärts und schnell rückwärts drehen kann; der Spindelmotor wird von einem Spindelmotor angetrieben,Die Drehzahl wird schrittlos eingestellt., und der Geschwindigkeitsbereich ist breit.
Drei Kopfteile hängen auf dem Bett, und jede Kopfteile wird von zwei Servomotoren angetrieben, um die horizontale und vertikale Bewegung des Kopfteils zu realisieren,mit einer Breite von mehr als 20 mm,Diese Ausrüstung komprimiert das Werkstück während des Bohrvorgangs in zwei Richtungen.Es gibt einen Ölzylinder, der einen Druckmechanismus zum Drücken des Werkstücks auf die horizontale Trägerrolle antreibt., und ein Ölzylinder, der einen Druckmechanismus zum seitlichen Drucken des Werkstücks antreibt.
Spezifikationen:
| H-Bestrahlungsparameter |
Max. Größe Breite x Höhe |
700 × 500 mm |
| Min. Größe Breite x Höhe |
100 × 100 mm |
| Strahllänge |
2000 ∼ 12200 mm |
| Hauptspindel |
Wie viel? |
3 |
| Modell |
USE Gefahr für die Gesundheit |
| Motorleistung |
11 kW |
| Drehzahl der Spindel |
100 ‰ 3000 R/min |
| Durchmesser des Lochs |
φ5·φ30 mm |
| CNC-Achse |
Leistung des Servomotors der X-Achse |
Ungefähr 5 kW |
| Leistung des Servomotors der horizontalen Bohrpositionierungsachse |
Ungefähr 1,5 kW |
| Leistung des Servomotors der vertikalen Bohrpositionierungsachse |
Ungefähr 3 kW |
| Servomotor für Bohrmaschinen |
Ungefähr 2 kW |
| Werkzeugmagazin |
Wie viel? |
3 |
| Typ |
Zeilen-Stil |
| Kapazität des Werkzeugmagazins |
4 x 3 |
| Verarbeitungsgenauigkeit |
Abweichung der Bohrstrecke |
Zwei Löcher innerhalb eines Meter. |
±0.5 |
| Der zulässige Abweichungswert erhöht sich um ±0,2 mm für jeden zusätzlichen Meter der Lochdistanz, wobei der Höchstwert ±2 mm nicht überschreitet. |
| Abweichung der Endmarge |
±1,0 mm |
| Maschinengröße |
Ungefähr 33x5,5x3,3m |
