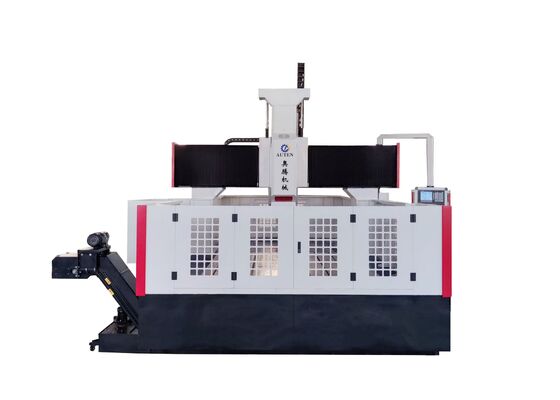

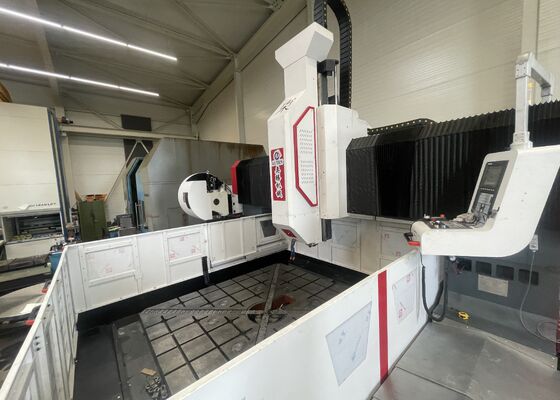

Hochproduktive CNC-Plattenbohr- und Fräsmaschine für die Flanschenherstellung
Anwendung:
Die CNC Gantry Plate Drilling and Milling Machine ist für die hochgenaue Bearbeitung von Rohrplatten, Flanschen, Lagerplatten, Wärmetauschern,und verschiedene in der Industrie einschließlich der petrochemischen Technik verwendete Plattenkomponenten, Kernenergie, Windenergie, Heizkesselherstellung und Stahlkonstruktion.Die Maschine unterstützt Hochgeschwindigkeits-Karbidbohrungen mit Durchspindelkühlmittel sowie Hochgeschwindigkeits-Twistbohrungen mit externer KühlmittelversorgungDurch die Integration von Bohren, Schrägen, Tapfen, Fräsen und Bohren in ein CNC-Bearbeitungssystem bietet es eine hervorragende Flexibilität und Produktionseffizienz.Eine optionale automatische rechtwinklige Befestigung erweitert die Bearbeitungsfähigkeit weiter, die effiziente Seitenabbohrung, Abtasten und Fräsen komplexer Bauteile ermöglichen.
Spezifikationen:
| Modell |
PHD2020 |
| Größe des Werkstücks |
LxW (mm) |
2000x2000 |
| T-Schlittenbreite der Arbeitsbank (mm) |
28 |
| Bohrkraftkopf |
Wie viel? |
1 |
| Spindelverstärker |
USE Gefahr für die Gesundheit |
| Max. Bohrdurchmesser (mm) |
Φ80 |
| Max. Dicke (mm) |
≤ 250 |
| Durchmesser des Tapping |
M3-M30 |
| Drehzahl der Spindel (r/min) |
30 bis 3000 |
| Leistung des Servospindelmotors (kW) |
22/30 |
| Seitliche Bewegung des Antriebskopfes (X-Achse) |
Max. horizontale Strecke (mm) |
2000 |
| Seitliche Bewegungsgeschwindigkeit (r/min) |
0 bis 8 |
| Leistung des Servomotors für seitliche Bewegung (kW) |
2.4 |
| Längsbewegung des Vortriebs (Y-Achse) |
Max. Zufuhrstrich (mm) |
2000 |
| Bewegungsgeschwindigkeit des Futters (m/min) |
0 bis 8 |
| Leistung des Servomotors (kW) |
2.4 |
| Vertikale Rammzufuhrbewegung (Z-Achse) |
Max. Schlag (mm) |
800 |
| Bewegungsgeschwindigkeit (m/min) |
0 bis 8 |
| Leistung des Servomotors (kW) |
2.4 |
| Dreiachsige Positionsgenauigkeit |
X/Y/Z/A/B/C (mm) |
± 0,015/1000 |
| Dreiachsige Wiederholung der Positionierungsgenauigkeit |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Elektrische Anlage |
CNC-System |
FAGOR/KND/GSK |
| Werkzeugwechsler |
Speicherart (optional) |
24 Werkzeugpositionen |
| Gesamtgröße |
LxWxH (m) |
5.3x3.8x2.7 |
Produktmerkmale
1Die Maschine besteht hauptsächlich aus einem schweren Maschinenstützpunkt, einer Längsschleuderanlage, einem Portalschnitt, einer Querschleife, einem vertikalen Zuführmechanismus, einem Bohr- und Frässpindelkopf, einem Arbeitstisch,Kühlmittelzirkulation, automatisches Splittertransportsystem, zentrale Schmiereinheit, pneumatisches System, elektrische Steuerung und Hilfskomponenten, die eine vollständige, hocheffiziente Bearbeitungslösung bieten.
2Der servo gesteuerte Schiebewirbelkopf ist für Bohrungen, Reaming, Tapping, Chamming und Schlittenfräsen ausgelegt.Es kann unabhängig von oder koordinieren mit mehreren CNC-Achsen zu maximieren Bearbeitung Vielseitigkeit arbeitenDie Spindel ist mit einer hochpräzisen BT50-Spindel aus Taiwan ausgestattet, die mit einem internen Kühlmittelsystem und einem automatischen Werkzeugklemmmechanismus mit Scheibenfedern ausgestattet ist.Hydraulische Werkzeugentlassung ermöglicht einen schnellen und bequemen Austausch von Bohr- und Fräswerkzeugen, was die Bearbeitungsleistung verbessert und die Ausfallzeiten minimiert.
3. Hochpräzise lineare Leitungen sind in der Maschine installiert, um eine reibungslose Bewegung, hohe Steifigkeit und außergewöhnliche Bewegungsgenauigkeit zu gewährleisten.Der Zuführmechanismus wird durch einen Wechselstrom-Servomotor durch ein synchrones Gürtel- und Präzisionskugelschraubsystem angetrieben, die eine hervorragende Positionierungsgenauigkeit, Wiederholbarkeit und eine stabile langfristige Bearbeitungsleistung bieten.
4Die Maschinenbasis und der Portalenrahmen sind aus hochwertigem Gusseisen oder schweren geschweißten Stahlplattenkonstruktionen gefertigt.Alle wesentlichen Bauteile werden vor der Bearbeitung einer Hochtemperatur-Spannungsentlastung unterzogen, gefolgt von einem Sekundär-Spannungsentlastungsprozess nach der Halbveredelung.und eine gleichbleibende Bearbeitungsgenauigkeit während der gesamten Lebensdauer der Maschine.
Die CNC Gantry Plate Drilling and Milling Machine ist ein leistungsstarkes CNC-Bearbeitungszentrum, das speziell für die Präzisionsverarbeitung von Plattenkomponenten und strukturellen Werkstücken entwickelt wurde.Es eignet sich ideal für die Bearbeitung von Flanschen, Scheiben, Ringe, Flachplatten und ähnliche Bauteile innerhalb der spezifizierten Bearbeitungskapazität der Maschine.und multifunktionale Bearbeitungsmöglichkeiten, bietet es eine ideale Lösung für industrielle Anwendungen, die sowohl eine außergewöhnliche Präzision als auch eine hohe Produktionseffizienz erfordern.
In Stahlkonstruktionsbetrieben führt die Maschine Präzisionsbohrungen und Fräsen von Strukturplatten, Grundplatten und Verbindungselementen durch.Lieferung von präzise bearbeiteten Bauteilen für eine effiziente StahlrahmenmontageIn der Windenergieindustrie wird es weitgehend für die Bearbeitung von Windturbinen-Turm-Abschnitten und großen Durchmesser-Flanzenanlagen eingesetzt.Gewährleistung einer ausgezeichneten Maßgenauigkeit und struktureller Zuverlässigkeit in anspruchsvollen BetriebsumgebungenBei Brückenbauprojekten wird das Gerät weit verbreitet für die Bearbeitung von Brückenträgern, Spannplatten,und unterstützende Strukturmitglieder, die dauerhafte, hochfeste Verbindungen erzeugen, die einer langfristigen dynamischen Belastung standhalten.und verlängerte Lebensdauer von Großbrückeninfrastrukturen.
