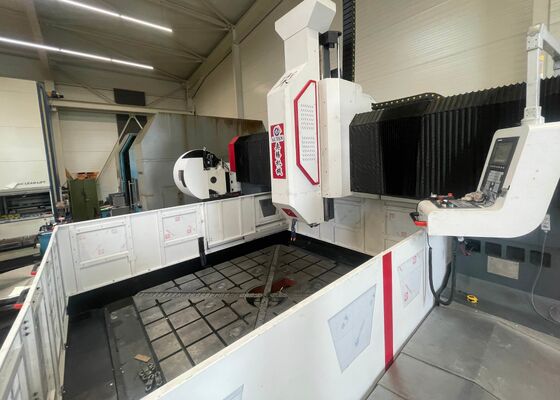

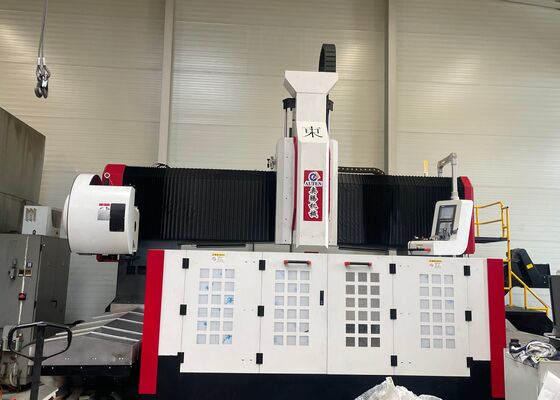

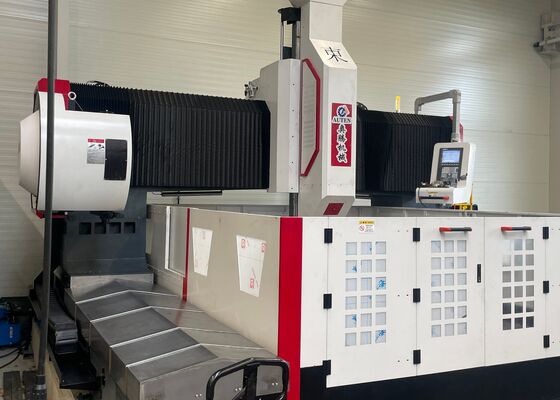

Modell PHD3535 Split-Typ CNC-Gantry-Bohrmaschine mit 100 mm Bohrdurchmesser

Modell PHD3535 Split-Typ CNC-Gantry-Bohrmaschine mit 100 mm Bohrdurchmesser

Produkteinführung:

Diese Ausrüstung ist für das Bohren, Schrägen, Anschlagen und Fräsen von Platten und Strukturbauteilen ausgelegt.PlattenSowohl Durch- als auch Blindlöcher können sowohl auf Einzelmaterialien als auch auf Verbundwerkstoffen gebohrt werden.Der Bearbeitungsprozess wird digital gesteuertDas System unterstützt die Automatisierung, bietet hohe Präzision und eignet sich für die Verarbeitung einer Vielzahl von Produkten in der Großproduktion.

Spezifikationen:

Ausrüstungsstruktur:

Die Maschinenbasis besteht aus gegossenem Material und besteht hauptsächlich aus dem Arbeitstisch, der beweglichen Portale, dem Schiebesattel, dem Bohr- und Frässpindelkopf, dem automatischen Schmiersystem,Schutzgehäuse, Kreislaufkühlsystem, digitale Steuerungseinheit, elektrische Anlage und zusätzliche Komponenten.mit einer Breite von mehr als 20 mm,Die Maschine zeichnet sich durch eine hohe Positionierungsgenauigkeit und eine hervorragende Wiederholgenauigkeit aus.

Produktmerkmale

1Maschinenbett und Arbeitsbank:

Das Maschinenbett ist aus Gussmaterial gebaut und besteht aus zwei Hauptkomponenten.gefolgt von einer Sekundär-Spannungsabkühlung nach der Halbveredelung, und wird dann der endgültigen Bearbeitung unterzogen. Dieser mehrstufige Prozess gewährleistet langfristige Stabilität und Präzision der Maschine.mit einer Breite von mehr als 20 mm,Diese Behandlung sorgt für eine hervorragende dynamische und statische Steifigkeit und verhindert effektiv Verformungen.Die Arbeitsfläche ist mit einer Reihe von T-Schlitten ausgestattet, die in einer optimierten Anordnung für die sichere Befestigung der Werkstücke angeordnet sind.

Auf beiden Seiten des Bettenbodens sind zwei hochpräzise lineare Leitungen montiert, um eine gleichmäßige Lastverteilung entlang der Leitbahnen zu gewährleisten.mit einer Dicke von mehr als 0,05 mm,Das Antriebssystem wird von einem Wechselstrom-Servomotor angetrieben, der mit einer präzisen Kugelschraube kombiniert wird, die eine präzise Y-Achsenbewegung des Portals ermöglicht.Verstellbare Schrauben befinden sich unter dem Bett, so dass die Arbeitsbank bequem ausgeglichen werden kann.

2. Bewegliches Vorhang:

Das bewegliche Portal ist aus Grau-Eisen (HT250) gefertigt und auf seiner Vorderseite mit zwei hochleistungsfähigen linearen Führungsschienen ausgestattet.Die Bewegung des Schieberads entlang der X-Achse wird durch ein Präzisionskugelschraubenpaar, das von einem Servomotor angetrieben wird, erleichtertDie Bohrkraftköpfe werden direkt auf dieser Schiebeplatte montiert.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

3Bewegtes Sattel:

Der bewegliche Schiebesattel ist ein präzise gegossenes Eisen, ausgestattet mit zwei hochleistungsfähigen CNC-linearen Schiebetischen, einem Präzisionskugelschraubenpaar,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Zusätzlich enthält der Sattel einen Stickstoffgasbalancenzylinder, der das Gewicht des Antriebskopfes ausgleicht, die Belastung der Schraube verringert und ihre Lebensdauer verlängert.Dieses System erleichtert die Z-Achsenbewegung des Bohrkraftkopfes, ermöglicht Vorgänge wie schnelle Annäherung, Arbeitszufuhr, schnelle Rückziehung und präzises Anhalten.und Pause-Funktionen zur Verbesserung der Betriebseffizienz.

.

Dieses fortschrittliche CNC-Gantry-System ist speziell für hocheffizientes Bohren und Markieren von Platten- und Blechmetallkomponenten entwickelt worden.Es wurde exakt konstruiert, um eine genaue Bearbeitung von plattenartigen Werkstücken und Strukturbaugruppen zu gewährleisten, so dass es für die Verarbeitung von Flanschen, Scheiben, ringförmigen Bauteilen, Flachplatten und ähnlichen Gegenständen geeignet ist.Eine grundlegende Betriebsanforderung ist, daß die Werkstückstärke innerhalb des von der Maschine angegebenen Wirkungsbereichs liegen muß..

Bei der Herstellung von Stahlkonstruktionen werden mit diesem Gerät hochpräzise Bohrungen und Fräsen von Strukturplatten und Verbindungskomponenten durchgeführt.eine solide Grundlage für die zuverlässige Montage von StahlrahmenIm Bereich der Windenergie bietet es fortschrittliche, hochgenaue Bearbeitung von Windturbinentürmen und -flanschen an, um sicherzustellen, dass diese Komponenten strengen Umweltbedingungen standhalten.einschließlich extremer Wind- und TemperaturschwankungenIm Brückenbau werden die Maschinen mit Brückenträgern und Trägerstützen ausgerüstet, die die Bildung von langlebigen,stabile Verbindungen, die dynamischen Belastungen während der gesamten längeren Lebensdauer der Struktur standhalten.
