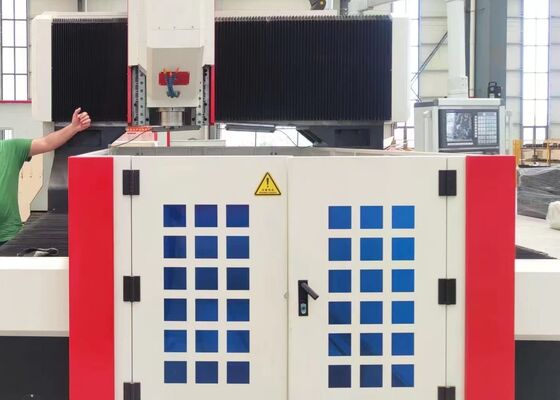

Wärmetauscherplattenbohrmaschine CNC-Plattenbohrfräsmaschine Stahlplattenbohrmaschine

Bohr- und Fräsmaschine für Wärmetauscherplatten CNC-Plattenbohrmaschine Stahlplattenbohrmaschine

Produktvorstellung

In Stahlbaufertigungsanlagen führt diese Plattenbohrmaschine präzise Bohr- und Fräsarbeiten an Strukturplatten und Verbindungselementen durch und bietet eine zuverlässige Grundlage für die sichere Montage von Stahlkonstruktionen. Im Bereich der Windenergie bietet sie hochpräzise Bearbeitung für Windkraftanlagen und Flansche – kritische Prozesse, die sicherstellen, dass diese Komponenten anspruchsvollen Umweltbedingungen wie starken Winden und Temperaturschwankungen standhalten. Für den Brückenbau bearbeitet die Maschine Brückenträger und -stützen und gewährleistet so die Bildung stabiler und langlebiger Verbindungen, die dynamischen Lasten während der langen Lebensdauer der Brücke standhalten.

Spezifikationen:

Produktmerkmale

1. Antriebssystem

Die hochpräzisen Führungsschienen und -schlitten aus Taiwan sind sorgfältig konstruiert, um einen reibungslosen Betrieb zu gewährleisten und gleichzeitig die Tragfähigkeit der Maschine erheblich zu verbessern. Die X-Achse ist mit zwei Rollen-Linearführungen ausgestattet, und die Z-Achse verfügt über vier, die beide als primäre Führungs- und tragende Komponenten für seitliche und Längsbewegungen dienen. Diese Konfiguration erfüllt vollständig die technischen Anforderungen für Hochbohranwendungen. Für die Kraftübertragung werden sowohl die X-Achse als auch die Z-Achse von AC-Servomotoren angetrieben, die Präzisionskugelumlaufspindeln betreiben, um Drehbewegungen in hochgenaue lineare Verschiebungen umzuwandeln.

Die Y-Achse ist mit zwei Hochleistungs-Rollen-Linearführungen ausgestattet, die jeweils zwei Vierkant-Schienenführungen aufweisen und zusammen den Gleitmechanismus der Y-Achse bilden. Dieses Design erfüllt nicht nur die hohen Anforderungen an Steifigkeit und Festigkeit des Portalrahmens, sondern bietet auch mehrere technische Vorteile, darunter einen niedrigen Reibungskoeffizienten, Hochgeschwindigkeitsbewegungen, eine ausgezeichnete Vibrationsdämpfung und eine verlängerte Lebensdauer. Für die Kraftübertragung verwendet die Y-Achse eine synchrone Antriebstechnologie mit Servomotoren, die die Kugelumlaufspindeln koordiniert antreiben und so eine präzise Hin- und Herbewegung des Arbeitstisches der Y-Achse für eine genaue CNC-Bearbeitungsleistung gewährleisten.

2. Automatisches Schmiersystem und Schutzmechanismen

Die Maschine ist mit einem in Taiwan hergestellten volumetrischen Teildruck-Automatikschmiersystem ausgestattet, das bewegliche Teile wie Führungsschienen, Leitspindeln und Zahnstangen umfassend schmiert und so die Betriebslebensdauer der Maschine erheblich verlängert. Die X- und Y-Achse sind durch staubdichte Abdeckungen geschützt, während um die Arbeitsplatte spritzwassergeschützte Abdeckungen angebracht sind, die während des Betriebs einen verbesserten Schutz bieten.

3. Zentrales Kühlschmiermittelsystem

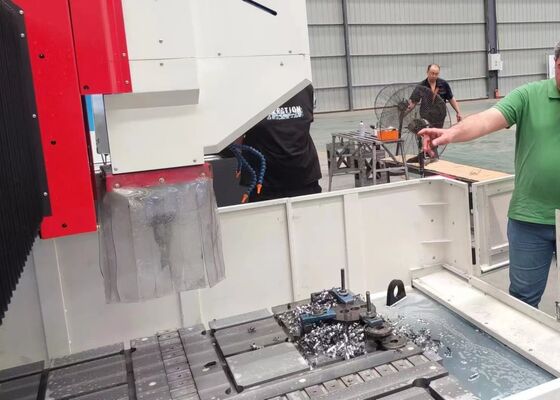

Diese Maschine ist mit einem standardmäßigen zentralen Kühlschmiermittelsystem ausgestattet. Die interne Kühlschmiermittelzirkulation verhindert effektiv die Ansammlung von Metallspänen am Werkzeug während der Bearbeitung, reduziert den Werkzeugverschleiß, verlängert die Werkzeugstandzeit und verbessert die Oberflächengüte der Werkstücke. Der Hochdruck-Kühlschmiermittel-Auslass an der Werkzeugspitze bietet einen zuverlässigen Schutz sowohl für die Werkstückoberfläche als auch für die Hochgeschwindigkeits-Drehverbindung, verhindert Verstopfungen durch Ablagerungen und verbessert die Gesamtqualität der Werkstücke und die Betriebseffizienz.

Diese hochentwickelte CNC-Portalmaschine für industrielle Anwendungen, die speziell für Bohr- und Markierungsarbeiten an Platten und Blechen entwickelt wurde, ist sorgfältig für die hochpräzise Bearbeitung von plattenförmigen Bauteilen und Strukturteilen konstruiert. Optimiert für die Bearbeitung von Werkstücken wie Flanschen, Scheiben, Ringen und ebenen Platten, garantiert sie, dass die Dicke dieser Komponenten strikt den definierten effektiven Bearbeitungsparametern der Maschine entspricht.

In Stahlbaufertigungsanlagen führt diese Maschine hochpräzise Bohr- und Fräsarbeiten an Strukturplatten und Verbindungskomponenten durch und bietet eine solide Grundlage für die sichere Montage von Stahlkonstruktionen. In der Windenergiebranche liefert sie Präzisionsbearbeitungslösungen für Windkraftanlagen und Flansche – entscheidende Prozesse, die sicherstellen, dass diese Komponenten anspruchsvollen Umweltbedingungen wie starken Winden und Temperaturschwankungen standhalten. Im Brückenbau bearbeitet die Ausrüstung Brückenträger und Stützstreben und ermöglicht so die Schaffung starker, langlebiger Verbindungen, die für die Aufnahme dynamischer Lasten während der langen Lebensdauer der Brücke ausgelegt sind.
