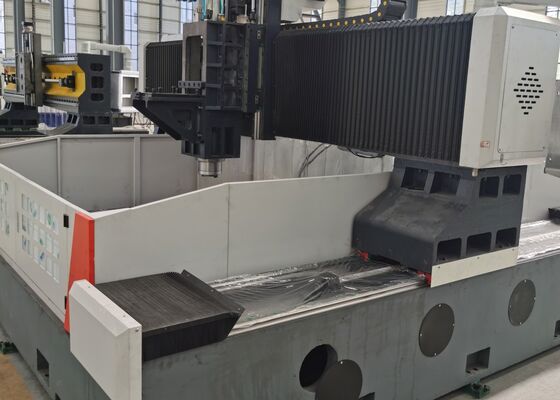

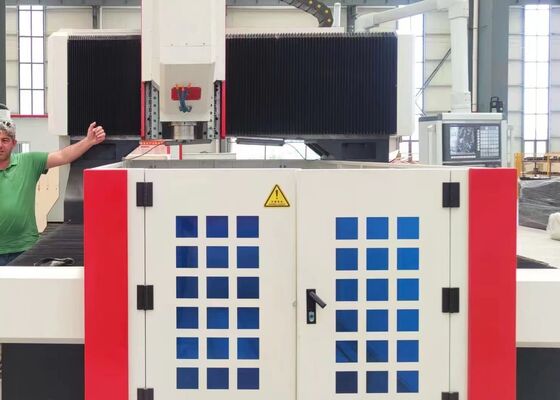

Multifunktionale Metallbearbeitungsmaschine CNC-Tiefbohrmaschine für Stahlplatten für Flanschrohrplatten

CNC Tiefbohrmaschine für Stahlplatten für Flanschrohrplatten

Produktvorstellung

Die CNC-Bohr- und Fräsmaschine vom Portaltyp ist sorgfältig für hochpräzise Bohr-, Anfas-, Gewinde- und Fräsarbeiten an Plattenwerkstücken und Strukturkomponenten konzipiert. Sie ist in der Lage, eine breite Palette von Teilen zu bearbeiten, darunter Flansche, Scheiben, Ringe und flache Platten, innerhalb des spezifizierten effektiven Bearbeitungsbereichs der Maschine. Die Maschine ermöglicht sowohl die Bearbeitung von Durchgangslöchern als auch von Sacklöchern an Komponenten aus ein- oder mehrschichtigen Materialien. Mit voll integrierter digitaler Steuerung während des gesamten Bearbeitungsprozesses gewährleistet sie einen reibungslosen Betrieb und außergewöhnliche Effizienz. Diese Maschine ist ideal für die automatisierte Produktion geeignet und liefert hochpräzise Ergebnisse, um den Anforderungen von groß angelegten, vielseitigen Fertigungsumgebungen gerecht zu werden.

Spezifikationen:

Produktmerkmale

1. Antriebssystem

Die hochpräzisen Führungsschienen und Schlitten, importiert aus Taiwan, sind sorgfältig konstruiert, um einen reibungslosen Betrieb zu gewährleisten und gleichzeitig die Tragfähigkeit der Ausrüstung erheblich zu verbessern. Die X- und Z-Achsen sind jeweils mit zwei bzw. vier Rollen-Linearführungen ausgestattet, die als primäre Führungs- und Lasttragelemente für seitliche und Längsbewegungen dienen. Diese Konfiguration erfüllt vollständig die technischen Anforderungen für Hochgeschwindigkeits-Bohrvorgänge. Für die Kraftübertragung werden sowohl die X- als auch die Z-Achse von AC-Servomotoren angetrieben, die Präzisionskugelumlaufspindeln antreiben, um Drehbewegungen in hochgenaue lineare Verschiebungen umzuwandeln.

Die Y-Achse verfügt über zwei Hochleistungs-Rollen-Linearführungen, die jeweils mit zwei Vierkantprofil-Schlitten ausgestattet sind und gemeinsam den Gleitmechanismus der Y-Achse bilden. Dieses Design erfüllt nicht nur die hohen Anforderungen an Steifigkeit und Festigkeit des Portalrahmens, sondern bietet auch mehrere technische Vorteile, darunter einen niedrigen Reibungskoeffizienten, Hochgeschwindigkeitsbewegungen, überlegene Vibrationsdämpfung und eine verlängerte Lebensdauer. Für die Kraftübertragung nutzt die Y-Achse eine synchrone Antriebstechnologie mit Servomotoren, die die Kugelumlaufspindeln synchron antreiben und so eine präzise Hin- und Herbewegung des Y-Achsen-Werkstücktisches für eine genaue CNC-Bearbeitungsleistung gewährleisten.

2. Automatisches Schmiersystem und Schutzmechanismen

Die Maschine ist mit einem volumetrischen Teildruck-Automatikschmiersystem aus Taiwan ausgestattet, das eine Vollwinkel-Schmierung von beweglichen Komponenten wie Führungsschienen, Leitspindeln und Zahnstangen ermöglicht und so die Lebensdauer der Maschine erheblich verlängert. Die X- und Y-Achsen sind durch Staubschutzabdeckungen geschützt, während um die Werkbank herum wasserdichte Spritzschutzvorrichtungen angebracht sind, die während des Betriebs einen verbesserten Schutz bieten.

3. Zentrales Kühlmittelsystem

Diese Maschine ist mit einem standardmäßigen zentralen Kühlmittelsystem ausgestattet. Die interne Kühlmittelzirkulation verhindert effektiv die Ansammlung von Metallspänen am Werkzeug während der Bearbeitung, minimiert den Werkzeugverschleiß, verlängert die Werkzeugstandzeit und verbessert die Oberflächengüte der Werkstücke. Der Hochdruck-Kühlmittelauslass an der Werkzeugspitze bietet zuverlässigen Schutz für die Werkstückoberfläche und das Hochgeschwindigkeits-Drehgelenk, verhindert Verstopfungen durch Verunreinigungen und verbessert die Gesamtqualität des Werkstücks und die Betriebseffizienz.

Diese fortschrittliche CNC-Portaltyp-Industriemaschine, die speziell für das Bohren und Markieren von Platten und Blechen entwickelt wurde, ist sorgfältig für die hochpräzise Bearbeitung von plattenartigen Komponenten und Strukturelementen konzipiert. Optimiert für die Bearbeitung von Werkstücken wie Flanschen, Scheiben, Ringen und flachen Platten, stellt sie sicher, dass die Dicke dieser Werkstücke streng den vordefinierten effektiven Bearbeitungsspezifikationen der Maschine entspricht.

In Stahlbauwerken führt diese Ausrüstung hochpräzise Bohr- und Fräsarbeiten an Strukturplatten und Verbindungskomponenten durch und bietet eine zuverlässige Grundlage für die stabile Montage von Stahlkonstruktionen. Im Bereich der Windenergie bietet sie Präzisionsbearbeitungslösungen für Windkraftanlagen und Flansche – kritische Vorgänge, die sicherstellen, dass diese Komponenten rauen Umweltbedingungen wie starkem Wind und Temperaturschwankungen standhalten können. Im Brückenbau bearbeitet die Ausrüstung Brückenträger und Stützhalterungen, was die Schaffung robuster, langlebiger Verbindungen ermöglicht, die dynamischen Lasten während der langen Betriebslebensdauer der Brücke standhalten.
