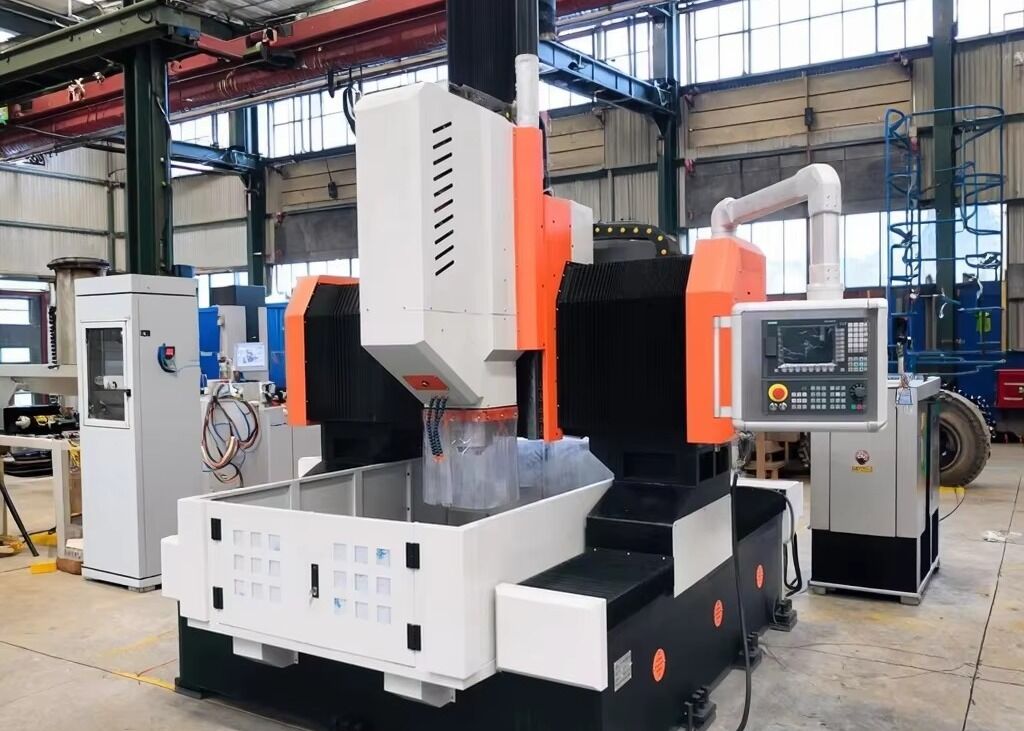

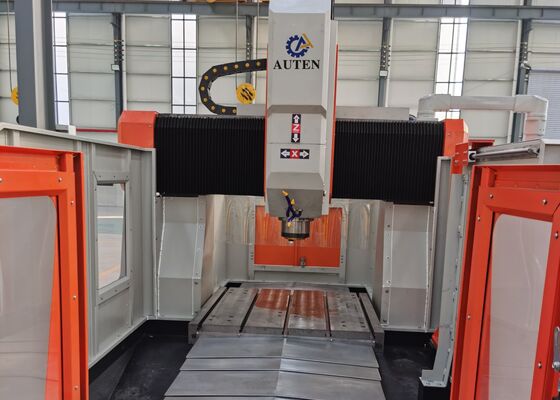

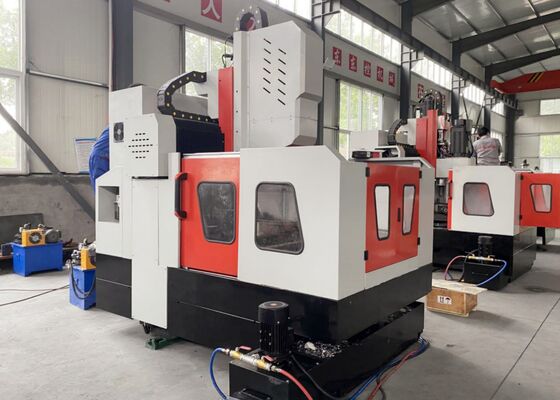

Automatische Werkzeugwechsler CNC Flansch Metallplatte Blech Bohrmaschine 80mm Bohrungsdurchmesser

Automatischer Werkzeugwechsler CNC Flansche Metallplattenblattbohrmaschine 80mm Bohrdurchmesser

Anwendung:

Die CNC-Bohr- und Fräsmaschine für Stahlplatten wird hauptsächlich für die Verarbeitung von Rohrplatten, Flanschen, Lagern, Wärmetauschern,und andere Komponenten in verschiedenen Industriezweigen wie der petrochemischenEs ist für Hochgeschwindigkeitsbohrungen mit Karbidbohrstücken mit Innenkühlung oder Hochgeschwindigkeitsdrehbohrstücken mit Außenkühlung geeignet.Die Maschine unterstützt verschiedene Funktionen, einschließlich Bohren, Schrägen, Schlagen, Fräsen und Bohren. Außerdem kann es mit einem optionalen automatischen rechten Winkelkopf für die Durchführung von Seitenbohrungen, Schlagen,und Fräsarbeiten.

Spezifikationen:

Produktmerkmale

1.Die Platten- und Flanschbohr-, Fräse- und Markierungsmaschine besteht aus mehreren Schlüsselkomponenten, darunter eine Basis, eine Längsschiene, ein Portal, eine Querschiebe, eine vertikale Zuführungseinheit,Bohr- und Frässpindel, Arbeitstisch, Kühlsystem, automatisches Splittersystem, automatisches Schmiersystem, pneumatisches System, elektrisches System und andere wesentliche Teile.

2. Der servodrehte Schiebebohrkraftkopf der CNC-Stahlplatten-Schneidmaschine ist in der Lage, Bohrungen, Reaming, Tapping, Chamfering und Groove Fräsen durchzuführen.Es kann entweder in Verbindung mit anderen Einheiten oder unabhängig voneinander funktionierenDie Bohrspindel ist mit einer in Taiwan hergestellten Präzisionsspindel (interne Kühlung) mit einem BT50-Kegelloch ausgestattet und ist mit einem automatischen Schmetterlingsbrennmechanismus integriert.Diese Konfiguration erleichtert den einfachen Austausch von Werkzeugen über eine Verbindungstange und ein hydraulisches System zur Lockerung von Werkzeugzylinder, die schnelle Wechsel zwischen Bohrern oder Fräsmaschinen ermöglichen.

3Die Struktur der Bohr- und Markierungsmaschine ist mit hochpräzisen linearen Führungen ausgestattet, die eine nahtlose Bewegung gewährleisten.Ein Wechselstrom-Servomotor treibt eine synchrone Gürtel- und Präzisionskugelschraubenversammlung an, die eine außergewöhnliche Genauigkeit gewährleistet.

4. Der Rahmen und das Portal der Metallplattenportalmaschine sind aus Gießwerk oder geschweißten hochwertigen Stahlplatten hergestellt.Nach der Halbveredelung wird ein zweiter Glühprozess durchgeführt, um die inneren Spannungen abzubauen.Sie werden dann präzise bearbeitet, um eine konstante Genauigkeit und Stabilität zu gewährleisten.

Die CNC-Schneidmaschine ist eine leistungsstarke industrielle Lösung, die sorgfältig für die präzise Verarbeitung von plattenförmigen Bauteilen und Strukturelementen konzipiert wurde.Diese Ausrüstung ist speziell für die Handhabung von Werkstücken wie Flanschen ausgelegt, Scheiben, Ringe und Flachplatten, wobei die wesentliche Bedingung besteht, daß die Dicke dieser Werkstücke innerhalb der für die Maschine vorgesehenen wirksamen Bearbeitungskapazität bleibt.

In Werkstätten zur Herstellung von Stahlkonstruktionen führt diese Plattenbohrmaschine präzise Bohr- und Fräsvorgänge an Strukturplatten und Verbindungselementen durch.eine zuverlässige Grundlage für die stabile Montage von Stahlrahmen. im WindenergiesektorEs bietet eine hochpräzise Bearbeitung von Windturbinen-Turmen und -Flanzen, ein wesentlicher Prozess, der sicherstellt, dass diese Komponenten schwierigen Umgebungsbedingungen standhalten (eBei Brückenbauprojekten verarbeiten die Geräte Brückenträger und -stützen.Sicherstellung stabiler und langlebiger Verbindungen, die dynamischen Belastungen während der gesamten längeren Lebensdauer der Brücke standhalten.
