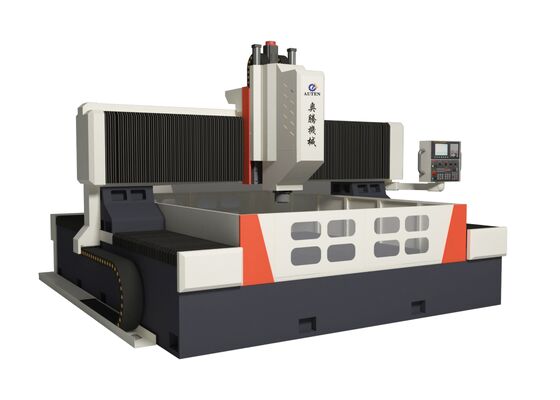

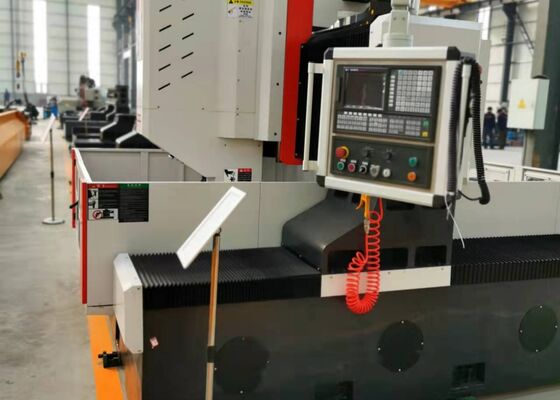

250 mm Dicke CNC-Gantry-Metallplatten Stahlbohrmaschine 22/30KW Servo Spindelmotorleistung

250 mm Dicke CNC-Gantry-Metallplatten Stahlbohrmaschine 22/30KW Servo Spindelmotorleistung

Produkteinführung:

Die CNC-Bohr- und Fräsmaschine ist in erster Linie für die Bearbeitung von Rohrplatten, Flanschen, Lagern, Wärmetauschern und anderen Bauteilen in Sektoren wie der Petrochemie,KernenergieEs unterstützt Hochgeschwindigkeitsbohrungen mit Karbidbohrstücken mit innerer Kühlung oder Hochgeschwindigkeitsdrehbohrungen mit externer Kühlung.Diese vielseitige Maschine kann eine Vielzahl von Aufgaben erfüllenAußerdem kann es mit einem optionalen automatischen rechten Winkelkopf ausgestattet werden, um seitliche Bohr-, Klopf- und Fräsfunktionen zu ermöglichen.

Produktkonfiguration:

Produktmerkmale

1Die Platten- und Flanschbohr-, Fräse- und Markierungsmaschine besteht aus mehreren wesentlichen Komponenten, darunter das Bett, die Längsschiene, das Portal, die Querschiebe, die vertikale Zuführungseinheit,Bohr- und Frässpindel, Arbeitstisch, Kühlsystem, automatisches Chipentfernsystem, automatisches Schmiersystem, pneumatisches System, elektrisches System und andere kritische Elemente.

2. Der servodrehte Schiebebohrkraftkopf der CNC-Stahlplatten-Schneidmaschine ist in der Lage, Bohrungen, Reaming, Tapping, Chamfering und Groove Fräsen durchzuführen.Es kann entweder in Verbindung mit anderen Einheiten oder unabhängig voneinander funktionierenDie Bohrspindel ist mit einer hochpräzisen Spindel aus Taiwan ausgestattet (mit interner Kühlung) mit einem BT50-Stäbelarm und verfügt über einen Butterfly-Spring-Automatik-Ausbrechmechanismus.Diese Konfiguration erleichtert bequeme Werkzeugwechsel durch den Einsatz eines Verbindungsstabs und eines hydraulischen Zylinderwerkzeuglockerungssystems, die eine schnelle Austauschbarkeit zwischen Bohrern und Fräsmaschinen ermöglicht.

3Die Struktur der Bohr- und Markierungsmaschine ist mit hochpräzisen linearen Führungen ausgestattet, die eine reibungslose und stabile Bewegung gewährleisten.Ein Wechselstrom-Servomotor treibt eine synchrone Gürtel- und Präzisionskugelschraubenversammlung an, die eine außergewöhnliche Genauigkeit gewährleistet.

4. Der Rahmen und das Portal der Metallplattenportalmaschine sind aus Gießwerk oder geschweißten hochwertigen Stahlplatten hergestellt. Diese Komponenten werden vor der Bearbeitung einem Hochtemperaturbrennverfahren unterzogen,nach einer zweiten Glühung nach der Halbveredelung zur Verringerung der inneren BelastungenAnschließend werden sie präzise bearbeitet, um eine gleichbleibende Genauigkeit und Stabilität zu gewährleisten.

Die CNC-Gantry-Platte-Schneidmaschine ist eine leistungsstarke industrielle Lösung, die fachkundig für die präzise Bearbeitung von plattenartigen Bauteilen und Strukturelementen entwickelt wurde.Diese Ausrüstung ist speziell für die Bearbeitung von Werkstücken wie Flanschen bestimmt, Scheiben, Ringe und Flachplatten, wobei die kritische Bedingung besteht, daß die Dicke dieser Werkstücke innerhalb des für die Maschine vorgesehenen Wirkungsbereichs liegt.

Bei der Herstellung von Stahlkonstruktionen führt diese Plattenbohrmaschine präzise Bohr- und Fräsvorgänge an Strukturplatten und Verbindungselementen durch.eine solide Grundlage für die stabile Montage von StahlrahmenIm Bereich der Windenergie bietet es hochpräzise Bearbeitung von Windturbinen-Türmen und Flanschen an, die kritische Prozesse durchlaufen, um sicherzustellen, dass diese Komponenten anspruchsvollen Umweltbedingungen standhalten (z. B.starker WindBei Brückenbauprojekten verarbeiten die Geräte Brückenträger und -stützen,Gewährleistung der Schaffung stabiler und widerstandsfähiger Verbindungen, die dynamischen Belastungen während der langen Lebensdauer der Brücke standhalten.
