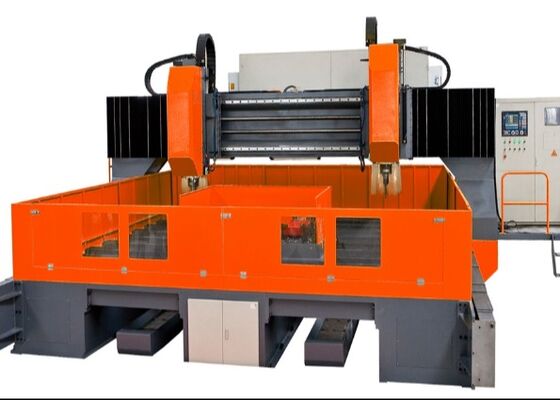

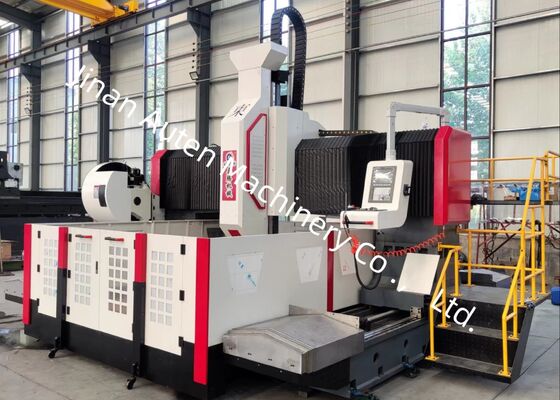

M30 Bohrkopf Tapping Durchmesser CNC Gantry Bohrmaschine 2500mm Horizontalem Schlag
Produkteinführung:
Dieses CNC-Gantry-Bohrsystem ist speziell für Bohrungen, Schrägungen, Tappen und Fräsen von Platten und Strukturbauteilen konzipiert.Es wird hauptsächlich für die hocheffiziente Bohrung von Flanschen verwendetDas System ist sowohl für Durch- als auch für Blindlöcher auf Einzelmaterialien als auch auf Verbundwerkstoffen geeignet.mit einer Leistung von mehr als 1000 W, der Bearbeitungsprozess sorgt für einen reibungslosen Betrieb und eine benutzerfreundliche Schnittstelle.für kleine Chargen und große Produktionsläufe.
Spezifikationen:
| Größe des Werkstücks |
LxW |
2500x2500 mm |
|
|
| Arbeitsbank |
T-Schlittenbreite |
28 mm |
| Bohrkraftkopf |
Wie viel? |
1 |
| Spindelverstärker |
USE Gefahr für die Gesundheit |
|
Max.Bohrdurchmesser
(Gewöhnlicher Kohlenstoffstahl)
|
Φ80 mm |
| Durchmesser des Tapping |
| M30 |
| Drehzahl der Spindel |
30 bis 3000 R/min |
| Leistung des Servospindelmotors |
30 kW |
| Abstand vom unteren Ende der Spindel zum Arbeitstisch |
200 bis 800 mm |
|
Seitliche Bewegung des Antriebskopfes(X-Achse)
|
Max.horizontale Strecke |
2500 mm |
| Seitliche Bewegungsgeschwindigkeit |
0 bis 8 R/min |
| Leistung des Servomotors für die seitliche Bewegung |
2x4,2 kW |
|
Längsbewegung der Gantry (Y-Achse)
|
Max. Zufuhrstrom |
6000 mm |
| Bewegungsgeschwindigkeit des Futters |
0 bis 8 m/min |
| Leistung des Zuführservomotors |
2x4,5 kW/25 Nm |
| Vertikale Rammzufuhrbewegung (Z-Achse) |
Max. Schlag |
600 mm |
| Bewegungsgeschwindigkeit |
0 ~ 5 m/min |
| Leistung des Servomotors |
4.5 kW/25 Nm |
| Positionsgenauigkeit |
X/Y |
≤ 0,05 mm/1000 mm |
| Wiederholung der Positionierungsgenauigkeit |
X/Y |
≤ 0,05 mm/1000 mm |
Ausrüstungsstruktur:
Die Maschinenbasis besteht aus gegossenem Material und umfasst wichtige Komponenten wie den Arbeitstisch, das bewegliche Portal, den Schiebesattel, den Bohr- und Fräskopf, das automatische Schmiersystem,SicherheitsmechanismenEs verwendet rollende harte Schienenpaare zur Unterstützung und Leitung sowie präzise Schraubenpaare zur Antriebsbewegung.Die Maschine ist bekannt für ihre hohe Positionierungsgenauigkeit und hervorragende Wiederholbarkeit bei der Positionierung.
Produktmerkmale
1. Zentralisiertes Wasserentladungssystem:
Die Maschine ist mit einem standardmäßigen zentralen Wasserentladungssystem ausgestattet.Dieser interne Wasserentladungsmechanismus verhindert effektiv, dass sich die Eisenspitze während der Verarbeitung mit dem Werkzeug verwickelt, wodurch der Werkzeugverschleiß minimiert, die Lebensdauer des Werkzeugs verlängert und die Oberflächenbeschichtung des Werkstücks verbessert wird.und verhindert, dass Verunreinigungen die Drehverbindung behindern- die Qualität des Werkstücks verbessert und die Betriebseffizienz erhöht.
2Zentralisiertes Wasserfiltersystem:
Die Maschine ist mit einem zentralen Wasserfiltersystem ausgestattet, das die Verunreinigungen aus dem Schneidkühlmittel wirksam entfernt.Das interne Wasserspraysystem verhindert, dass sich Eisenpins während der Verarbeitung mit dem Werkzeug verwickelnDer Hochdruckwasserabzugsstift schützt effektiv die Werkzeugoberfläche.Sicherung der Hochgeschwindigkeits-RotationsgemeinschaftDas System verbessert somit die Gesamtqualität des Werkstücks und die Betriebseffizienz.
3. Automatischer Splitterförderer und Umlaufkühlsystem:
Die Maschine ist mit einem automatischen Splitterförderer an der Rückseite des Arbeitstisches mit einem Filter am Entladeende ausgestattet, der Flachkettenförderer.Eine Kühlpumpe ist auf der einen Seite positioniertDie Kühlflüssigkeit wird in den Splitterförderer geleitet, von wo die Hubpumpe sie in das zentrale Filtrationssystem bringt.Die Hochdruckkühlpumpe zirkuliert dann das gefilterte Kühlmittel für kontinuierliche Schneid- und Kühlvorgänge.
Darüber hinaus ist ein Schrottsammelwagen für den einfachen Transport von Metallsplittern vorgesehen, der eine bequeme Lösung für die Handhabung von Eisenmüll bietet.Die Ausrüstung umfasst sowohl interne als auch externe Werkzeugkühlsysteme: für Hochgeschwindigkeitsbohrungen wird ein internes Kühlmittel verwendet, während bei leichten Fräsarbeiten eine externe Kühlung angewendet wird.
.
Diese fortschrittliche CNC-Gantry-Maschine ist speziell für hocheffizientes Bohren und Markieren von Platten- und Blechmetallkomponenten konzipiert.Es wurde sorgfältig hergestellt, um eine präzise Bearbeitung von Werkstücken und Baugruppen zu gewährleisten, so daß sie sich ideal für die Bearbeitung von Flanschen, Scheiben, ringförmigen Teilen, Flachplatten und ähnlichen Bauteilen eignet.Eine wesentliche Betriebsanforderung ist, daß die Dicke der Werkstücke mit den von der Maschine definierten wirksamen Bearbeitungsparametern übereinstimmt..
In Stahlkonstruktionsbetrieben werden mit diesem Gerät Präzisionsbohrungen und Fräsen an Strukturplatten und Verbindungselementen durchgeführt.eine solide Grundlage für die zuverlässige Montage von StahlrahmenIm Bereich der Windenergie bietet es fortschrittliche, hochpräzise Bearbeitungsmöglichkeiten für Windturbinen-Türme und Flansche,Sicherstellung, dass diese Komponenten so konstruiert sind, dass sie anspruchsvollen Umweltbedingungen standhaltenBei Brückenbauprojekten verarbeitet das Gerät Brückenträger und Stützstützen, wodurch die Schaffung stabiler, stabiler, stabiler und stabilerlanglebige Verbindungen, die dynamischen Belastungen während der langen Lebensdauer der Brücke standhalten können.
