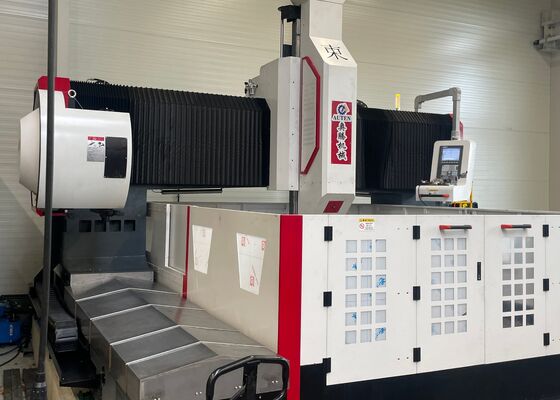

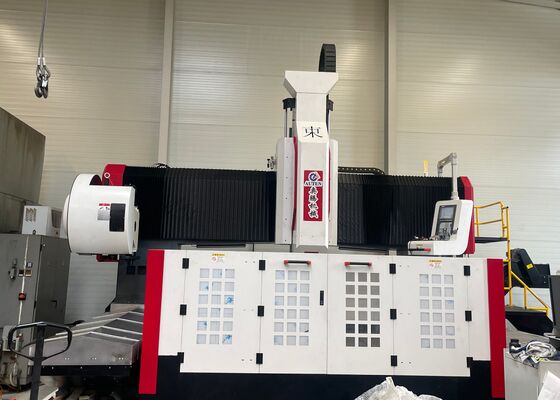

2525BT50 Schwere Split-CNC-Gantry-Bohrmaschine 30KW Servospindelmotorleistung
Anwendung:
Diese CNC-Gantry-Bohrgeräte sind für Bohrungen, Schrägstellen, Tappen und Fräsen von Platten und Strukturbauteilen konzipiert.Es wird hauptsächlich für die hocheffiziente Bohrung von Flanschen verwendet, Scheiben, Ringe, Platten und andere Werkstücke innerhalb des effektiven Dickenbereichs.Der Bearbeitungsprozess wird digital gesteuertEs ermöglicht die Automatisierung, die hohe Präzision und unterstützt die Produktion verschiedener Typen und Serienbaureihen.
Spezifikationen:
| Größe des Werkstücks |
LxW |
2500x2500 mm |
|
|
| Arbeitsbank |
T-Schlittenbreite |
28 mm |
| Bohrkraftkopf |
Wie viel? |
1 |
| Spindelverstärker |
USE Gefahr für die Gesundheit |
|
Max.Bohrdurchmesser
(Gewöhnlicher Kohlenstoffstahl)
|
Φ80 mm |
| Durchmesser des Tapping |
| M30 |
| Drehzahl der Spindel |
30 bis 3000 R/min |
| Leistung des Servospindelmotors |
30 kW |
| Abstand vom unteren Ende der Spindel zum Arbeitstisch |
200 bis 800 mm |
|
Seitliche Bewegung des Antriebskopfes(X-Achse)
|
Max.horizontale Strecke |
2500 mm |
| Seitliche Bewegungsgeschwindigkeit |
0 bis 8 R/min |
| Leistung des Servomotors für die seitliche Bewegung |
2x4,2 kW |
|
Längsbewegung der Gantry (Y-Achse)
|
Max. Zufuhrstrom |
6000 mm |
| Bewegungsgeschwindigkeit des Futters |
0 bis 8 m/min |
| Leistung des Zuführservomotors |
2x4,5 kW/25 Nm |
| Vertikale Rammzufuhrbewegung (Z-Achse) |
Max. Schlag |
600 mm |
| Bewegungsgeschwindigkeit |
0 ~ 5 m/min |
| Leistung des Servomotors |
4.5 kW/25 Nm |
| Positionsgenauigkeit |
X/Y |
≤ 0,05 mm/1000 mm |
| Wiederholung der Positionierungsgenauigkeit |
X/Y |
≤ 0,05 mm/1000 mm |
Ausrüstungsstruktur:
Die Maschinenbasis besteht aus gegossenem Material und besteht aus wichtigen Komponenten wie dem Arbeitstisch, einem beweglichen Portal, einem beweglichen Schiebesattel, einem Bohr- und Fräserhebel, einem automatischen Schmiersystem,SchutzvorrichtungenEs verwendet rollende harte Schienenpaare zur Unterstützung und Leitung sowie präzise Schraubenpaare zum Antrieb.Die Maschine zeichnet sich durch eine hohe Positionierungsgenauigkeit und eine hervorragende Wiederholbarkeit der Positionierung aus.
Produktmerkmale
1. Bett und Arbeitstisch:
Das Bett besteht aus einem geschweißten rechteckigen Rohr, das vor der Verarbeitung einer Hochtemperaturbrennung unterzogen wird, gefolgt von einer zweiten Brennung nach der Halbveredelung zur Linderung der inneren Spannungen,die langfristige Genauigkeitsstabilität der Werkzeugmaschine gewährleistet.mit ausgezeichneter dynamischer und statischer Steifigkeit ohne VerformungDie Oberfläche des Arbeitstisches ist mit gut organisierten T-Schlitzen für die sichere Befestigung der Werkstücke ausgestattet.Zwei hochpräzise lineare Leitbahnen sind auf beiden Seiten der Unterseite der Betten montiert, um eine gleichmäßige Spannungsverteilung auf die Leitbahnschienen sicherzustellenDas Antriebssystem verfügt über einen Wechselstromservomotor, der mit einer Präzisionskugelschraube verbunden ist.Erleichterung der Bewegung des Portals entlang der Y-Achse- Verstellbare Schrauben befinden sich auf der unteren Oberfläche des Betts, so daß die Arbeitsbank leicht ausgeglichen werden kann.
2- Das ist nicht der Fall.
Das mobile Portal ist aus Grau-Eisen (HT250) gegossen und ist mit zwei linearen Führungsschienen mit hoher Tragfähigkeit an der Vorderseite ausgestattet.treibt die Bewegung der Schiebeplatte des Antriebskopfes entlang der X-Achse an, auf denen die Bohrkraftköpfe montiert sind.mit einer Breite von mehr als 20 mm,.
3- Ich bewege den Sattel.
Der bewegliche Schiebesattel ist ein Präzisionsgussbauteil, der mit zwei hochlastfähigen CNC-linearen Schiebetischen, einem Satz von Präzisionskugelschraubenpaaren,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W,Der Sattel verfügt außerdem über einen Stickstoffgas-Balancezylinder, der das Gewicht des Schraubkopfes ausgleicht, die Belastung der Schraube verringert und ihre Lebensdauer verlängert.Dieses System treibt die Bewegung des Bohrkraftkopfes entlang der Z-Achse, ermöglicht schnelle Vorwärts-, Vorwärts-, Rückwärtsbewegungen und Stopps. Zusätzlich ist es mit automatischen Chip-Cut-off, Chip-Removal und Pause-Funktionen ausgestattet.
.
Diese fortschrittliche CNC-Gantry-Maschine ist speziell für die Hochleistungsbohrung und Markierung von Platten- und Blechmetallkomponenten entwickelt worden.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm, ist es ideal für die Verarbeitung von Flanschen, Scheiben, ringförmigen Teilen, Flachplatten und ähnlichen Bauteilen geeignet.Eine wesentliche Betriebsanforderung ist, daß die Dicke der Werkstücke den vordefinierten wirksamen Bearbeitungsparametern der Maschine entspricht.
In Stahlkonstruktionsbetrieben werden mit diesem Gerät hochpräzise Bohr- und Fräsvorgänge an Strukturplatten und Verbindungselementen durchgeführt.eine solide Grundlage für die zuverlässige Montage von StahlrahmenIm Windenergiesektor bietet es fortschrittlicheHochpräzisionsbearbeitungsfähigkeiten für Windturbinen-Türme und -Flanzen, die sicherstellen, dass diese Komponenten schwierigen Umweltbedingungen standhaltenBei Brückenbauprojekten verarbeiten die Geräte Brückenträger und Stützstützen, wodurch stabile,langlebige Verbindungen, die so konstruiert sind, dass sie dynamischen Belastungen während der längeren Lebensdauer der Brücke standhalten.
