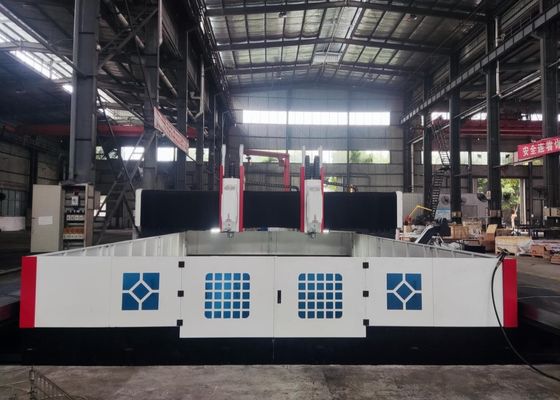

Robuste CNC-Plattenbohrmaschine 6000x6000mm Werkstückgröße und 22 Kw Servo Spindelmotor

Robuste CNC-Plattenbohrmaschine 6000x6000mm Werkstückgröße und 22 Kw Servo Spindelmotor

Anwendung:

Diese CNC-Bohr- und Fräseinrichtung ist in erster Linie für Bohrungen, Schalungen, Klopfen, Fräsen und Bohrungen an Plattenarbeitsstücken und Strukturbauteilen ausgelegt.Es bietet eine effiziente Bohrleistung für Werkstücke einschließlich Flansche, Scheiben, Ringe und Platten mit einer Dicke, die innerhalb des angegebenen Wirkungsbereichs liegt.es ist sowohl mit Einzelbauteilen als auch mit Verbundwerkstoffen kompatibelMit der digitalen Steuerungstechnologie sorgt die Werkzeugmaschine für außergewöhnliche Betriebsfreundlichkeit und ermöglicht eine automatisierte Produktion mit hoher Präzision.unterstützt die Anforderungen an die Verarbeitung mehrerer Sorten, und ermöglicht eine groß angelegte Fertigung.

Spezifikationen:

Ausrüstungsstruktur:

Diese CNC-Bohr- und Kennzeichnungsmaschine ist hauptsächlich mit einer Werkbank aus Gusseisen, einer beweglichen Brückenstruktur, einem durchziehenden Sattel, einem Bohrkraftkopf,mit einer Breite von mehr als 20 mm,, eine zirkulierende Kühleinheit, ein numerisches Steuerungssystem (NC) und eine elektrische Steuerungsanlage.Während hochpräzise Kugelschraubantriebsmechanismen eine überlegene Positionierungsgenauigkeit und eine hervorragende Wiederholbarkeit gewährleisten.

Produktmerkmale

1. Bett und Arbeitstisch:
Das Maschinenbett ist aus einem einteiligen Guss aus grauem Eisen (HT250) gefertigt, während das Portal und die Seitenbalkenbasis aus hochfesten geschweißten Strukturen hergestellt werden.Nach Sekundärglühen und Alterung, wird eine Präzisionsbearbeitung durchgeführt, um eine außergewöhnliche dynamische und statische Steifigkeit zu erzielen, wodurch eine strukturelle Verformung wirksam verhindert wird.Die Oberfläche des Arbeitstisches verfügt über präzise bearbeitete T-Schlitze, die in einer optimierten Anordnung angeordnet sindAuf jeder Seite des Bettenbodens sind zwei hochpräzise lineare Leitungen installiert.Gewährleistung einer gleichmäßigen Kraftverteilung auf die Führungskutsche und erhebliche Steifigkeit der WerkzeugmaschineDas Antriebssystem verwendet einen Wechselstrom-Servomotor mit einer Präzisions-Kugelschraube für eine doppelseitige Übertragung.eine reibungslose Y-Achsenbewegung des Portals ermöglichtDie verstellbaren Nivellierungsschrauben sind strategisch auf der Unterseite des Betts verteilt und ermöglichen eine bequeme Kalibrierung der horizontalen Ausrichtung des Arbeitstisches.

2- Das ist nicht der Fall.
Das mobile Portal ist aus Grau-Eisen (HT250) mit zwei hochlastfähigen rollenden linearen Führungswegen an der Vorderseite der Portalstruktur gebaut.mit einer Breite von mehr als 20 mmDie Bohrkraftköpfe sind auf dem Schieberück befestigt, um die Bearbeitungsfunktion zu gewährleisten.

3Bewegtes Sattel:

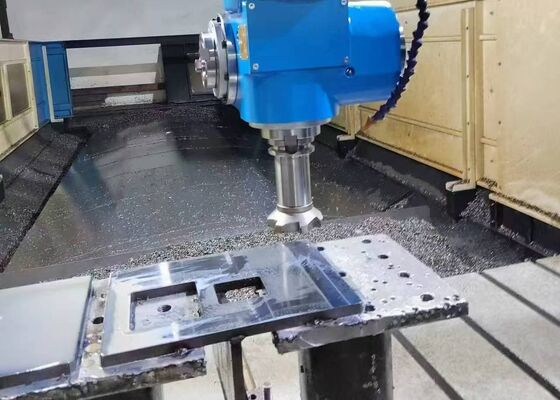

Der bewegliche Sattel ist eine Präzisions-Gussstahlkonstruktion, ausgestattet mit zwei hochlastfähigen CNC-Linienleitungen, einem Satz von Präzisions-Kugelschrauben,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W,Es ist weiter mit einem Stickstoff-Balance-Zylinder integriert, der das Gewicht des Antriebskopfes ausgleicht, um die Belastung der Kugelschraube zu minimieren und ihre Betriebsdauer zu verlängern.Diese Komponente treibt die Bohrkraftkopf zur Ausführung Z-Achsenbewegung, ermöglicht Kernfunktionen wie schnelle Zufuhr, Arbeitszufuhr, schnelle Rückziehung und präzises Anhalten.und Pause-Fähigkeiten zur Steigerung der Bearbeitungseffizienz und der Betriebsflexibilität.

.

Diese leistungsstarke CNC-Industriemaschine ist speziell für Bohr- und Markierungsanwendungen an Platten- und Blechmetallkomponenten konzipiert.mit einer Breite von mehr als 50 mm, jedoch nicht mehr als 50 mm, bietet eine spezielle Kompatibilität mit der Verarbeitung von Flanschen, Scheiben, Ringen, Flachplatten und ähnlichen Bauteilen.Eine grundlegende Voraussetzung ist, daß die Werkstückstärke streng den vorgegebenen effektiven Bearbeitungsvorgaben der Maschine entspricht..

Diese Ausrüstung ist für die Präzisionsbohrung und Fräsen von Strukturplatten und Verbindungsbauteilen in Stahlkonstruktionsbetrieben geeignet.zur Schaffung einer soliden Grundlage für die stabile Montage von StahlrahmenIn der Windenergieindustrie eine kritische Vorgehensweise, die sicherstellt, dass diese Komponenten strengen Umweltbedingungen standhalten können (eBei Brückenbauprojekten verarbeitet das Gerät Brückenträger und Trägerstützen, wodurch sich stabile,langlebige Verbindungen, die dynamischen Belastungen während der langen Lebensdauer der Brücke standhalten.
