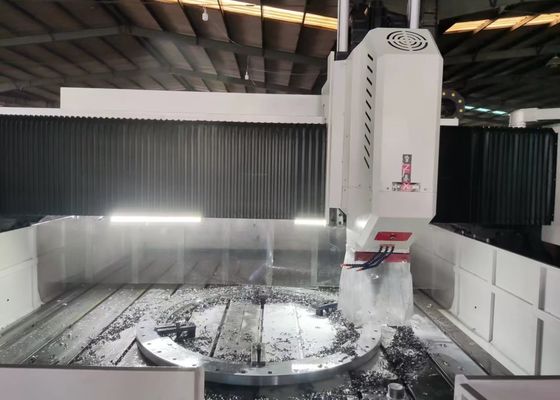

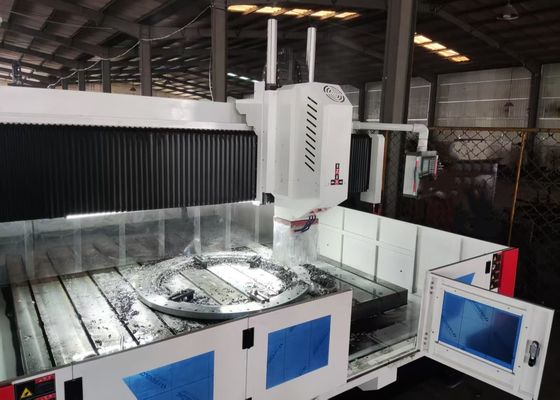

4000x1600mm Werkstückgröße CNC-Plattenflansche Bohrmaschine 800mm Gantry Höhe

4000x1600mm Werkstückgröße CNC-Plattenflansch-Bohr- und Fräsmaschine 800mm Gantry-Höhe

Anwendung:

Diese Ausrüstung ist für Bohr-, Senk-, Gewinde- und Fräsvorgänge an Platten und Strukturbauteilen konzipiert. Sie ist in erster Linie für das hocheffiziente Bohren von Werkstücken – einschließlich Flanschen, Scheiben, Ringen und Platten – mit Dicken innerhalb des effektiven Bearbeitungsbereichs ausgelegt. Das Gerät ermöglicht die Bearbeitung von Durchgangsbohrungen und Sacklöchern sowohl an Einzelmaterialteilen als auch an Verbundwerkstoffen. Ausgestattet mit digitaler Steuerung für seine Bearbeitungsprozesse bietet die Werkzeugmaschine außergewöhnlichen Bedienkomfort und unterstützt automatisierte Produktion, hochpräzise Fertigung, Mehrfachbearbeitung und Großserienproduktionsanforderungen.

Spezifikationen:

Geteilte Gussstruktur:

Diese Ausrüstung besteht hauptsächlich aus Bett-Arbeitstisch, mobiler Gantry, mobilem Sattel, Bohr- und Fräskopf, automatischer Schmiervorrichtung und Schutzvorrichtung, Umlaufkühlvorrichtung, digitalem Steuerungssystem, elektrischem System usw. Unterstützt und geführt von Rollenführungen, angetrieben von Präzisionsschrauben, weist die Werkzeugmaschine eine hohe Positioniergenauigkeit und Wiederholgenauigkeit auf.

Produktmerkmale

1. Bett und Werkbank:
Das Bett ist aus grauem Gusseisen HT250 gefertigt und wird vor der Endbearbeitung einer zweiten Glüh- und Alterungsbehandlung unterzogen. Es zeichnet sich durch hervorragende dynamische und statische Steifigkeit ohne Verformung aus. Auf beiden Seiten des Bettgestells sind zwei Sätze hochpräziser Linearführungen montiert, die eine gleichmäßige Kraftverteilung auf die Führungsschlitten gewährleisten und gleichzeitig die Gesamtsteifigkeit, Zugfestigkeit und Druckfestigkeit der Werkzeugmaschine erheblich verbessern. Das Antriebssystem umfasst AC-Servomotoren in Kombination mit Präzisionskugelgewindetrieben, wodurch die Gantry eine reibungslose Bewegung auf der Y-Achse erzielen kann. Die Werkbank ist mit einem Hydraulikzylinder-Spannsystem zur sicheren Werkstückfixierung ausgestattet.

2. Mobile Gantry:
Die mobile Gantry wird durch Gießen aus grauem Gusseisen HT250 hergestellt, wobei zwei Sätze von hochbelastbaren Rollenlinearführungsanordnungen an ihrer Vorderseite montiert sind. Ein Präzisionskugelgewindetrieb in Kombination mit einem Servomotor treibt die Bohrkopf-Gleitplatte an, um eine präzise X-Achsen-Bewegung zu erreichen, und der Bohrkopf ist an dieser Gleitplatte befestigt. Die Querbewegung der Gantry wird durch den Servomotor – über eine Präzisionskupplung – erreicht, der die Kugelgewindemutter antreibt, um sich entlang der Kugelgewindespindel zu drehen, wodurch eine stabile und genaue Bewegung gewährleistet wird.

3. Mobiler Sattel:
Der mobile Sattel besteht aus Präzisionsgussteilen aus Eisen. Er ist mit zwei Sätzen von hochbelastbaren CNC-Linearführungswagen, einem Präzisionskugelgewindetrieb und einem hochpräzisen Planetengetriebe ausgestattet, das mit dem Servomotor verbunden ist. Diese Konfiguration gleicht das Gewicht des Bohrkopfes aus, reduziert die Belastung der Gewindespindel und verlängert die Lebensdauer der Gewindespindel. Das System treibt den Bohrkopf an, um eine präzise Z-Achsen-Bewegung auszuführen, wodurch Funktionen wie Schnellvorschub, Arbeitsvorschub, schnelles Zurückziehen und Anhalten ermöglicht werden. Es integriert auch automatische Spanbruch-, Spanentfernungs- und Pausenfunktionen für eine verbesserte Betriebseffizienz.

.

Diese Hochleistungs-CNC-Gantry-Industriemaschine ist auf Bohr- und Markierungsoperationen für Platten und Blechkomponenten spezialisiert. Sie ist sorgfältig konstruiert, um eine Präzisionsbearbeitung von plattenförmigen Werkstücken und Strukturteilen zu ermöglichen, mit spezifischer Anpassungsfähigkeit an die Bearbeitung von Flanschen, Scheiben, Ringen, Flachplatten und ähnlichen Komponenten. Eine Kernanforderung ist, dass die Dicke der Werkstücke die voreingestellten effektiven Bearbeitungsparameter der Maschine strikt einhalten muss.

In Stahlbaufertigungsanlagen führt diese Ausrüstung Präzisionsbohrungen und -fräsungen an Strukturplatten und Verbindungselementen durch und schafft so eine zuverlässige Grundlage für die stabile Montage von Stahlgerüsten. Im Bereich der Windenergie bietet sie hochpräzise Bearbeitungslösungen für Windturbinentürme und -flansche – ein kritischer Prozess, der sicherstellt, dass diese Komponenten rauen Umgebungsbedingungen (z. B. starkem Wind, Temperaturschwankungen) standhalten können. Für Brückenbauprojekte bearbeitet die Ausrüstung Brückenträger und Stützbügel und ermöglicht so die Bildung stabiler, langlebiger Verbindungen, die so konstruiert sind, dass sie dynamischen Belastungen über die lange Lebensdauer der Brücke standhalten.
