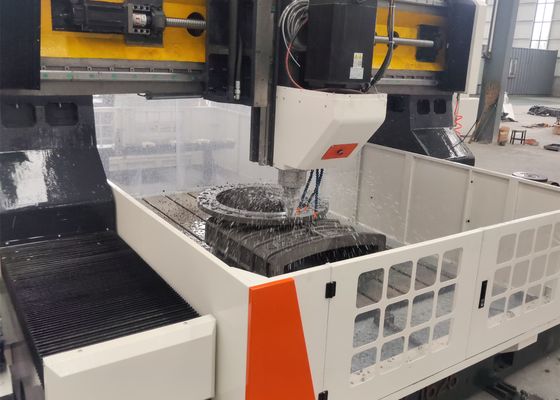

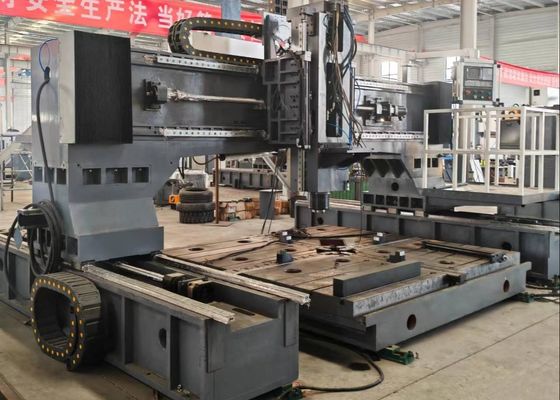

6500x4000x2700mm Gesamtgröße CNC-Flanzbohrmaschine 28mm T-Slot Breite Arbeitsbank
Anwendung:
Die CNC-Gantry-Bohr- und Fräsmaschine ist hauptsächlich für Bohrungen, Schrägungen, Tapping und Fräsarbeiten an Platten und Strukturbauteilen konzipiert, einschließlich Flanschen, Scheiben, Ringen,und andere Werkstücke, deren Dicke innerhalb des tatsächlichen Bearbeitungsbereichs der Anlage liegtEs erleichtert die Durchbohrung von Löchern und Blindlöchern sowohl in Einzelmaterialkomponenten als auch in Verbundwerkstoffe.die eine höhere Betriebsfreundlichkeit bietet und gleichzeitig eine automatisierte Produktion ermöglicht, hohe Präzision, mehrfach verarbeitete Sorten und großflächige Fertigung.
Spezifikationen:
| Größe des Werkstücks |
LxW |
3000x2200 mm |
| Gewehrhöhe |
600 mm |
| Arbeitsbank |
T-Schlittenbreite |
28 mm |
| Bohrkraftkopf |
Wie viel? |
1 |
| Spindelverstärker |
USE Gefahrenabwehr |
| Max.Bohrdurchmesser |
Φ50 mm |
| Durchmesser des Tapping |
M3-M24 |
| Drehzahl der Spindel |
30 bis 3000 R/min |
| Leistung des Servospindelmotors |
22 kW |
| Abstand vom unteren Ende der Spindel zum Arbeitstisch |
200 bis 600 mm |
|
Seitliche Bewegung des Antriebskopfes(X-Achse)
|
Max.horizontale Strecke |
2200 mm |
| Seitliche Bewegungsgeschwindigkeit |
0 bis 8 R/min |
| Leistung des Servomotors für die seitliche Bewegung |
2.4 kW |
| Längsbewegung des Vortriebs (Y-Achse) |
Max. Zufuhrstrom |
3000 mm |
| Bewegungsgeschwindigkeit des Futters |
0 bis 8 m/min |
| Leistung des Zuführservomotors |
2x2,4 kW |
| Vertikale Rammzufuhrbewegung (Z-Achse) |
Max. Schlag |
1000 mm |
| Bewegungsgeschwindigkeit |
0 bis 8 m/min |
| Leistung des Servomotors |
2.4kW (Bremse) |
| Dreiachsige Positionsgenauigkeit |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Dreiachsige Wiederholung der Positionierungsgenauigkeit |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Gesamtgröße |
LxWxH |
6500x4000x2700 mm |
Produktmerkmale
1Übertragungseinrichtung:
Die hochpräzisen, aus Taiwan importierten Führungsschienen und -schieberäder sorgen für einen reibungslosen Betrieb und erhöhen gleichzeitig die Tragfähigkeit des Geräts.
Die X-Achse und die Z-Achse verwenden jeweils zwei rollende lineare Führungen als Führungs- bzw. Lastträger für die seitliche bzw. die Längsbewegung,die technischen Anforderungen für Hochgeschwindigkeitsbohrungen erfüllenBei der Übertragung nutzen beide Achsen Wechselstrom-Servomotoren, um Präzisionskugelschrauben für die Rotationsbewegung zu antreiben und somit eine lineare Verschiebung zu erzielen.
Die Y-Achse ist mit zwei schweren rollenden linearen Führern ausgestattet, die jeweils mit zwei quadratischen Gleisschiebern ausgestattet sind, um die Y-Achse zu bilden.Diese Konfiguration erfüllt die hohen Anforderungen an die Steifigkeit und Festigkeit des Portals, bietet technische Vorteile wie einen geringen Reibungskoeffizienten, eine hohe Bewegungsgeschwindigkeit, eine ausgezeichnete Vibrationsabsorption und eine längere Lebensdauer.Die Y-Achsen-Übertragung verwendet Servomotor synchrone Antriebstechnologie, um gemeinsam die Kugelschrauben in Rotation zu fahren, so daß sich die Y-Achsenarbeitsbank bei CNC-Bearbeitungen hin und her bewegen kann.
2. Automatische Schmiervorrichtung und Schutzvorrichtung:
Diese Werkzeugmaschine ist mit einem in Taiwan hergestellten volumetrischen automatischen Schmiersystem unter Teildruck ausgestattet.automatische Schmierung ohne toten Winkel für bewegliche Bauteile wie FührungsräderDie X- und Y-Achsen der Ausrüstung sind mit staubdichten Schutzdeckeln ausgestattet.Während wasserdichte Spritzschutzvorrichtungen um die Arbeitsbank installiert werden, um einen verbesserten Schutz zu gewährleisten.
3Komplettes Absolute-Wert-Kontrollsystem für KND-Busse:
Das System verwendet die KND CNC-Plattform, die mit Servomotoren mit hoher Präzision und absoluten Werten für den Antrieb kombiniert wird.und eine chinesischsprachige Bedienoberfläche, unterstützt sowohl die Eingabe vor Ortund externer USB-Dateneingabe
.
Diese hochleistungsfähige CNC-Industrieanlage, spezialisiert auf Bohr- und Markierungsarbeiten für Platten und Blech,ist sorgfältig für die Präzisionsbearbeitung von Plattenkomponenten und Strukturteilen ausgelegt. speziell für die Bearbeitung von Werkstücken wie Flanschen, Scheiben, Ringen und Flachplatten geeignet,Es beinhaltet eine Grundvoraussetzung, dass die Dicke dieser Werkstücke streng den vorgegebenen effektiven Bearbeitungsspezifikationen der Maschine entsprechen muss.
In Stahlkonstruktionsbetrieben wird mit diesem Gerät das Präzisionsbohren und Fräsen von Strukturplatten und Verbindungsbauteilen durchgeführt.so eine zuverlässige Grundlage für die stabile Montage von StahlrahmenInnerhalb der WindenergieindustrieSie bietet hochpräzise Bearbeitungslösungen für Windturbinen-Türme und -Flanzen, ein kritischer Prozess, der sicherstellt, dass diese Komponenten strengen Umgebungsbedingungen standhalten (eBei Brückenbauprojekten verarbeitet das Gerät Brückenträger und Trägerstützen, wodurch die Bildung stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler, stabiler,langlebige Verbindungen, die dynamischen Belastungen während der gesamten längeren Lebensdauer der Brücke standhalten.
