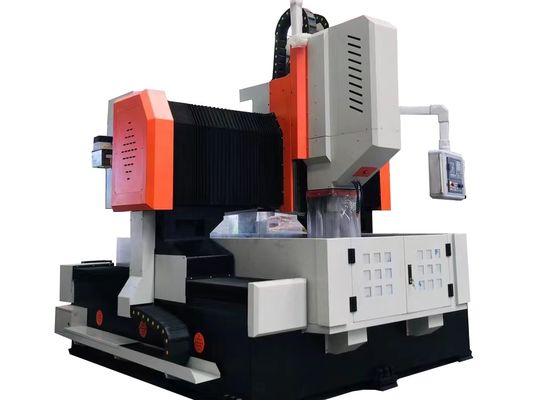

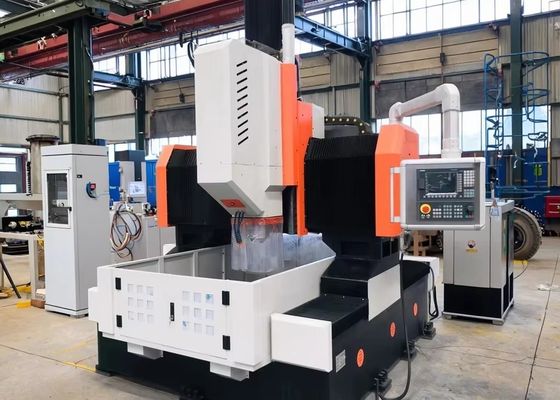

50 mm Max Bohrdurchmesser CNC-Gantry-Flanzbohrmaschine 3,2x2,2x2,2 m Gesamtgröße
Anwendung:
Die CNC-Bohrmaschine für das Bohren von Platten und Blechmetall ist hauptsächlich für die Verarbeitung von Rohrplatten, Flanschen, Lagersitzen, Wärmetauschern und anderen Bauteilen ausgelegt.für Industriezweige wie die petrochemische TechnikEs unterstützt Hochgeschwindigkeitsbohrungen mit Karbidbohrern mit internen Kühlsystemen oder alternativSchnelldrehbohrer mit externen KühlmechanismenDiese Ausrüstung integriert eine Vielzahl von Kernfunktionen, darunter Bohren, Schrägen, Berühren, Fräsen und Bohren, um den umfassenden Verarbeitungsbedarf zu decken.Es bietet einen optionalen automatischen Spindelkopf mit rechten Winkel, die die Prozesse des Seitenbohrens, des Seitentappens und des Seitenfräsens für eine erhöhte Betriebsflexibilität erleichtert.
Spezifikationen:
| Modell |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Größe des Werkstücks |
LxW (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| T-Schlittenbreite der Arbeitsbank (mm) |
28 |
28 |
28 |
28 |
28 |
| Bohrkraftkopf |
Wie viel? |
1 |
1 |
1 |
1 oder 2 |
1 oder 2 |
| Spindelverstärker |
USE Gewerbewirtschaft |
USE Gefahr für die Gesundheit |
USE Gefahr für die Gesundheit |
USE Gefahr für die Gesundheit |
USE Gefahr für die Gesundheit |
| Max. Bohrdurchmesser (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Max.Dicke (mm) |
≤ 180 |
≤ 180 |
≤ 250 |
≤ 300 |
≤ 300 |
| Durchmesser des Tapping |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Drehzahl der Spindel (r/min) |
30 bis 3000 |
30 bis 3000 |
30 bis 3000 |
30 bis 3000 |
30 bis 3000 |
| Leistung des Servospindelmotors (kW) |
11 |
Wie kann man sich selbst helfen? 15/8 |
22/30 |
22/30/37 |
22/30/37 |
| Seitliche Bewegung des Antriebskopfes (X-Achse) |
Max.horizontale Strecke (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Seitliche Bewegungsgeschwindigkeit (r/min) |
0 bis 8 |
0 bis 8 |
0 bis 8 |
0 bis 8 |
0 bis 6 |
| Leistung des Servomotors für seitliche Bewegung (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Längsbewegung des Vortriebs (Y-Achse)
|
Max. Zufuhrstrich (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Bewegungsgeschwindigkeit des Futters (m/min) |
0 bis 8 |
0 bis 8 |
0 bis 8 |
0 bis 8 |
0 bis 6 |
| Leistung des Servomotors (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Vertikale Rammzufuhrbewegung (Z-Achse) |
Max. Schlag (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Bewegungsgeschwindigkeit (m/min) |
0 bis 8 |
0 bis 8 |
0 bis 8 |
0 bis 8 |
0 bis 4 |
| Leistung des Servomotors (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Dreiachsige Positionsgenauigkeit |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
±0,02/1000 |
± 0,015/1000 |
± 0,015/1000 |
± 0,015/1000 |
| Dreiachsige Wiederholung der Positionierungsgenauigkeit |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
| Elektrische Anlage |
CNC-System |
FAGOR/KND/GSK |
| Werkzeugwechsler |
Speicherart (optional) |
24 Werkzeugpositionen |
| Gesamtgröße |
LxWxH (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13 mal 6,9 mal 6.2 |
Produktmerkmale
1Der Arbeitstisch ist mit mehreren horizontalen T-Schlitten ausgestattet, die speziell zur Festung von Vorrichtungen und Platten während des Betriebs bestimmt sind.Eine optionale vier Kiefer selbstzentrierenden Chuck Klemmvorrichtung ist verfügbar, wodurch die Produktionseffizienz bei der Verarbeitung von Chargenteilen erheblich gesteigert wird.
2. Die Ausrüstung ist entweder mit dem deutschen CNC-System, dem spanischen FAGOR-CNC-System oder dem chinesischen KND-System ausgestattet.Rationalisierung der ProgrammplanungDie Benutzeroberfläche umfasst Fehlerkompensation, automatische Alarmfunktionen und intuitive Mensch-Maschine-Interaktionsfunktionen.Arbeitsstück Lochpositionen können über Tastatur eingegeben werdenVorbereitungs- und Überprüfungsfunktionen verbessern die Betriebsfreundlichkeit und -genauigkeit weiter.
3Die CNC-Bohrmaschine ist mit einem automatischen Splitterförderer und einem automatischen Schmiersystem ausgestattet.Die Kühlkonfiguration umfasst eine interne Hochdruckkühlpumpe und eine externe Niederdruckkühlpumpe, so daß nach den Betriebsbedürfnissen zwischen dem internen und dem externen Kühlmodus gewählt werden kann.
4Die CNC-Bohrmaschine zur Markierung von Metallplatten und Flanschen ist mit einem photoelektrischen Randmessgerät ausgestattet, das eine bequeme und schnelle Positionierung der Werkstücke ermöglicht.Optional verfügbar sind 24-Werkzeug-Disc-Magazinen oder lineare Werkzeug-Magazinen, die die Bearbeitungseffizienz erheblich erhöhen.
Die CNC-Flanz- und Kohlenstoffstahl-Gantry-Typ-Bohr-, Markierungs- und Fräsmaschine ist eine leistungsstarke industrielle Ausrüstung,mit einer Breite von mehr als 20 mm,Diese Ausrüstung ist für die Bearbeitung von Werkstücken wie Flanschen, Scheiben, Ringen,und Flachplatten mit der Grundvoraussetzung, daß die Dicke dieser Werkstücke vollständig dem von der Maschine angegebenen Wirkungsbereich entspricht..
In Stahlkonstruktionswerkstätten werden mit diesem Gerät Präzisionsbohrungen und Fräsen von Strukturplatten und Verbindungselementen durchgeführt.Damit wird ein solides Fundament für die stabile Montage von Stahlrahmen gelegt.Für den WindenergiesektorEs bietet hochpräzise Bearbeitungsdienste für Windturbinentürme und Flansche an.Bei Brückenbauprojekten verarbeiten die Geräte Brückenträger und Stützstützen, was wiederumstellt die Bildung stabiler und dauerhafter Verbindungen sicherDiese Verbindungen sind so konzipiert, daß sie dynamische Belastungen während der langen Lebensdauer der Brücke tragen.
