100 mm Dicke CNC-Plattenbohr- und Fräsmaschine M3-M24 Gewindedurchmesser

100 mm Dicke CNC-Plattenbohrmaschine und Fräsmaschine M3-M24 Tapping Durchmesser

Anwendung:

Die CNC-Gantry-Bohr- und Fräsmaschine ist hauptsächlich für Bohrungen, Schrägungen, Tappen und Fräsarbeiten an Platten/Strukturbauteilen, einschließlich Flanschen, Scheiben, Ringen und Platten, konzipiert,Es ermöglicht die Durchbohrung von Löchern und Blindlöchern sowohl in Einzelteilen als auch in Verbundwerkstoffe.Die gesamte Verarbeitung wird digital gesteuert.Diese Ausrüstung ist in der Lage, eine automatisierte Produktion mit hoher Präzision zu erreichen, mehrere Sorten aufzunehmen und die Massenfertigung zu erleichtern.

Spezifikationen:

Ausrüstungsstruktur:

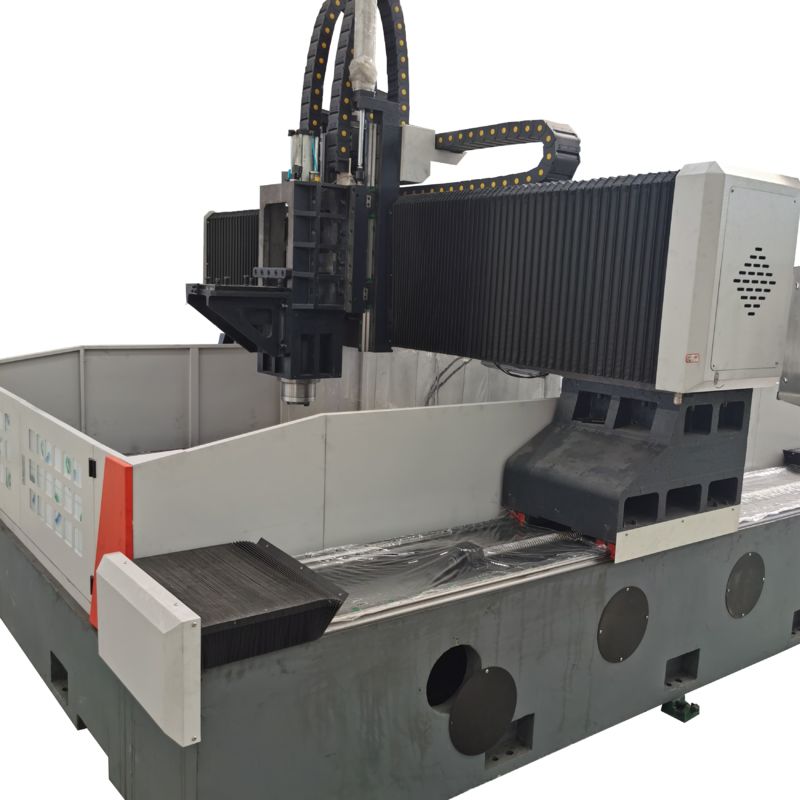

Es besteht hauptsächlich aus einem Arbeitstisch, einem beweglichen Portal, einem beweglichen Sattelschleifer, einem Bohr- und Fräse-Kopf, einer automatischen Schmiervorrichtung, einer Schutzvorrichtung,mit einer Leistung von mehr als 50 W und, ein numerisches Steuerungssystem, ein elektrisches System und andere Komponenten, unterstützt und geleitet durch Rollführerpaare und angetrieben durch Präzisionsschraubenpaare,Das Werkzeugmaschine verfügt über eine hohe Positionierungsgenauigkeit und wiederholte Positionierungsgenauigkeit.

1Maschinenbett und Arbeitsbank:

Das Maschinenbett wird geschweißt, gefolgt von Glühen und Präzisionsbearbeitung, was zu einer außergewöhnlichen dynamischen und statischen Steifigkeit mit null Verformungen führt.Zwei hochpräzise lineare Führungen sind auf beiden Seiten der Bettenbasis montiert, die eine gleichmäßige Kraftverteilung über die Führungsschieber gewährleistet und die Steifigkeit der Werkzeugmaschine sowie die Zug- und Druckfestigkeit erheblich erhöht.Das Antriebssystem verwendet Wechselstrom-Servomotoren, die mit Präzisionskugelschraubenbaugruppen für den doppelseitigen Antrieb kombiniert werdenDer Arbeitsplatz ist zusätzlich mit einem hydraulischen Zylinderverschluss ausgestattet.

2- Das ist nicht der Fall.

Das mobile Portal besteht aus Gusszeugen aus grauem Eisen (HT250) und ist mit zwei hochlastfähigen, rollenden, linearen Leitungen an der Vorderseite ausgestattet.mit einer Leistungsstärke von mehr als 50 W und, ermöglicht die Bewegung der Schiebeplatte entlang der X-Achse, und die Bohrkraft ist an dieser Schiebeplatte befestigt.mit einer Breite von mehr als 20 mm,, treibt die Kugelschraube-Nuss auf der Kugelschraube zu drehen.

3- Das ist ein mobiler Sattel.

Der bewegliche Sattel ist ein Präzisionsgussbauteil, der mit zwei hochlastfähigen CNC-Linienschienen, einem Satz von Präzisionskugelschraubenpaaren,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W,Das Gewicht des Schraubkopfes wird ausgeglichen, um die Schraubbelastung zu verringern und die Lebensdauer der Schraube zu verlängern.die Aktionen ermöglichen, wie z. B., vorwärts, schnell rückwärts und zum Stoppen des Antriebskopfes, zusammen mit Funktionen des automatischen Chipbrechens, des Chiprückzugs und der Pause.

Die CNC-Gantry-Bohr- und Fräsmaschine ist eine leistungsstarke Industrieanlage, die speziell für die Präzisionsbearbeitung von Platten und Strukturbauteilen entwickelt wurde.Die wichtigsten Anwendungen umfassen eine breite Palette von Operationen., einschließlich Bohren, Schrägen, Schlagen und Fräsen, für das Zielen von Werkstücken wie Flanschen, Scheiben, Ringen und Platten,mit einer Dicke, die sich in der für die Maschine vorgesehenen Wirkungsbreite befindet.

Die Hochgeschwindigkeits-CNC-Plattenbohr- und Fräsmaschine spielt eine zentrale Rolle in Stahlkonstruktionswerkstätten, Windkraft und Brücken.

In Stahlwerkstätten ermöglicht es das präzise Bohren/Fräsen von Strukturplatten und -verbindungen und sorgt so für eine robuste Rahmenmontage.Es verarbeitet Turbintürme und Flansche mit Genauigkeit, um rauen Bedingungen standzuhalten.Bei der Brückenkonstruktion bedient sie sich von Balken und Halterungen, um stabile, langlebige Verbindungen unter dynamischen Belastungen zu gewährleisten.
