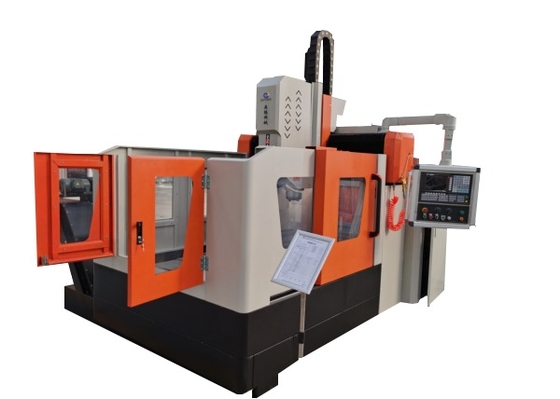

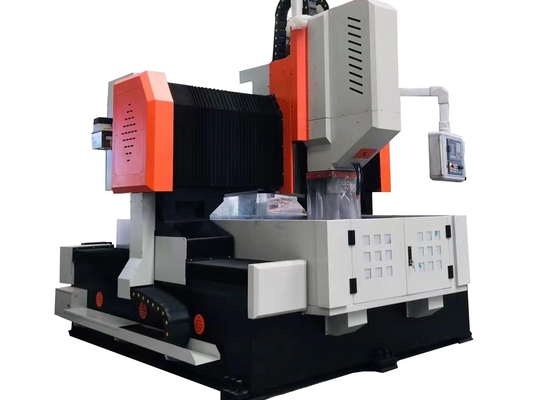

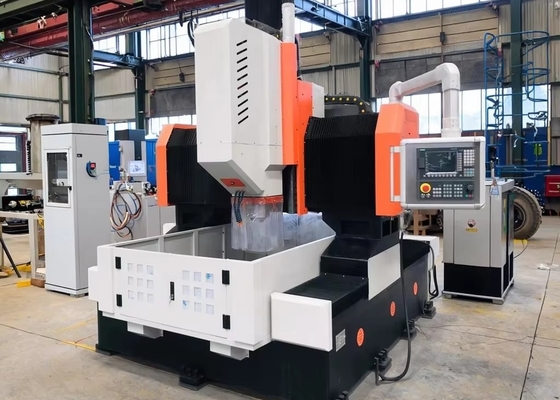

2000x1600mm Werkstückgröße CNC-Plattenflansch-Bohrmaschine 28mm T-Nut-Breite

2000x1600mm Werkstückgröße CNC-Plattenflanschenbohrmaschine 28mm T-Schlitzbreite

Anwendung:

Die CNC-Gantry-Bohr- und Fräsmaschine ist hauptsächlich für das Bohren, Schrägen, Berühren und Fräsen von Platten und Strukturbauteilen, einschließlich Flanschen, Scheiben, Ringen und Platten, entwickelt.mit einer Dicke der Werkstücke im effektiven VerarbeitungsbereichEs ermöglicht die Durchbohrung von Löchern und Blindlöchern sowohl in Einzelmaterialteilen als auch in Verbundwerkstoffen.Gewährleistung einer sehr benutzerfreundlichen Bedienung, und es unterstützt eine automatisierte, hochpräzise Produktion in mehreren Sorten und in großen Mengen.

1Maschinenbett und Arbeitsbank:

Das Maschinenbett wird geschweißt, gefolgt von Glühen und Präzisionsbearbeitung, was zu einer außergewöhnlichen dynamischen und statischen Steifigkeit ohne Verformung führt.Zwei hochpräzise lineare Führungen sind auf beiden Seiten der Bettenbasis montiert, die eine gleichmäßige Kraftverteilung auf die Führungsschieber gewährleistet und die Steifigkeit, Zugfestigkeit und Druckfestigkeit der Werkzeugmaschine erheblich erhöht.Das Antriebssystem verwendet Wechselstrom-Servomotoren, die mit Präzisionskugelschraubenbaugruppen für den doppelseitigen Antrieb kombiniert werdenDer Arbeitsplatz ist zusätzlich mit einem hydraulischen Zylinderverschluss ausgestattet.

2Bohrkopf:

Der Bohrtriebkopf enthält einen speziellen Servo-Spinelmotor, der die Leistung über einen zähnenförmigen Synchronschiff an eine spezielle Präzisionsspindel überträgt, um das Drehmoment zu erhöhen.Die Spindel ist mit einem japanischen Winkellager aus sechs Reihen ausgestattet (vier Reihen vorne und zwei Reihen hinten)Ein pneumatisches Werkzeugwechselsystem ist in die Spindel integriert und sorgt für einen schnellen und problemlosen Werkzeugwechsel.

Die X- und Y-Achsen unterstützen die Verknüpfung und nutzen eine Halbschlusskontrolle.Erleichterung der linearen und kreisförmigen InterpolationsfunktionenDas Spindelende verfügt über ein BT50-Stäbelarm, das mit einer Hochgeschwindigkeits-Rotationsverbindung ausgestattet ist und mit einer Hochgeschwindigkeits-U-Bohrmaschine mit einem Mittelanschluss bearbeitet werden kann.

3. Automatische Schmiervorrichtung und Schutzvorrichtung:

Die Werkzeugmaschine ist mit einer in Taiwan hergestellten volumetrischen automatischen Schmiervorrichtung unter Teildruck ausgestattet, die die automatische Schmierung von Führungsschienen, Schrauben, Regalen,und andere bewegte Paare, die keine toten Flecken habenDie X- und Y-Achsen der Werkzeugmaschine sind mit staubdichten Schutzdeckeln ausgestattet.während wasserdichte Spritzschutzvorrichtungen um die Arbeitsbank herum installiert sind.

Spezifikationen:
