7.5KN Klemmkraft Automatische CNC-Plattenbohrmaschine 28mm T-Slot Breite 0,45KW Kühlleistung

7.5KN Klemmkraft Automatische CNC-Plattenbohrmaschine 28mm T-Slot Breite für Stahlkonstruktion

Verwendung:

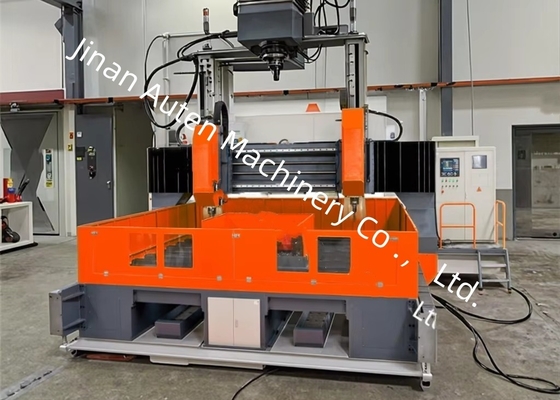

Die mobile CNC-Bohrmaschine PZ4040/2 ist für Bohrvorgänge auf Stahlplatten ausgelegt.und Pylonen, sowie große Flansche, Wärmetauscherröhrchen und ähnlichedie Komponenten.

Die Anwendung dieser CNC-Bohrmaschine ermöglicht die vollständige Automatisierung des gesamten Bohrprozesses, der sich durch hohe Präzision und Effizienz auszeichnet.Es eignet sich für Bohrverfahren mit Verbindungsplatten, Grundplatten, Endplatten, Vorlagen, Flansche, Bauteile und andere Bauteile in verschiedenen Branchen wie Stahlkonstruktionen, Brückenbau, Strom- und Kommunikationstürme,mit einer Breite von mehr als 20 mm,.

Die Präzision der verarbeiteten Bauteile entspricht der nationalen Norm *Code for Acceptance of Construction Quality of Steel Structures* (GB50205-2001).

Die Hydraulikstation ist mit einem Luftkühlsystem ausgestattet.

Diese Software wurde von unserer Firma und dem programmierbaren Mitsubishi-Controller (FX3GU-64MT) mit der oberen Computerprogrammierungssoftware entwickelt.

1. Software-Arbeitsplattform für Windows oder Vista-System;
2. Die Softwareschnittstelle ist freundlich, bedienbar, gut interaktiv, unterstützt den Betrieb von Maus und Tastatur;
3. Klares und effektives Management der Ressourcen, Werkstück Programm öffnen und speichern werden in Form eines gemeinsamen Dialogfeldes verwendet, können Sie öffnen oder speichern Sie die Datei in jedem Verzeichnis,Zugriff des Programms auf die unabhängigen Textdateien, kann Off-Site-Programmierung, direkte Kopie für den lokalen Gebrauch sein;
4. Es verfügt über eine leistungsstarke Programmierfunktion, sowohl manuelle als auch automatische Programmierung mit CAD, die automatische Programmierung ist mit AutoCAD, CAXA98 und anderen CAD-Software kompatibel;
5. Die Funktion der Anzeige von Grafiken kann die Richtigkeit der Programmierung überprüfen;

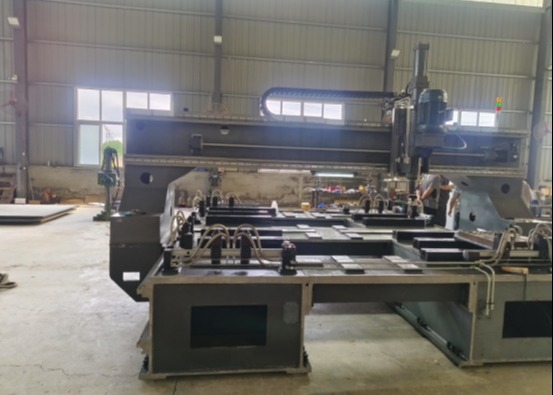

Das Bett besteht aus Maschinenstütze, Arbeitstisch und Rahmen-Typ-Stützrahmen, die Maschinenstütze wird durch Stahlplatte geschweißt, geschweißte Stahlstruktur, nach Alterung Behandlung.Die Oberfläche des Arbeitstisches ist mit einem Stützrahmen des Rahmentyps versehen, Rahmen-Stützrahmen über der Kombination von Montage- und Aktivitätsstütze, der durch die Schmetterlingsschrauben befestigt wird,Schraubschrauben zum Anpassen des Abstands zwischen der Arbeitshalterung, um die Bearbeitung der Werkstückstütze zu erfüllen, lockern und straffen- Der Bearbeitungsbereich ist großzügig und in vier Bearbeitungsbereiche links und rechts unterteilt, die zum Bohren, Laden und Entladen von Werkstücken genutzt werden können.und kann gleichzeitig für Bohrungen und Dokumentenverarbeitung programmiert werden.

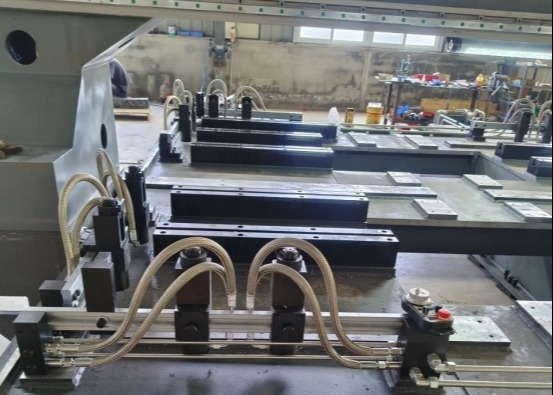

Der Tisch ist umgeben von zwölf schnellen und beweglichen automatischen hydraulischen Klemmen, die einzelne oder sich überlappende Stahlplatten gleichzeitig festhalten können.auf jeder Seite der Maschinenablage sind zwei lineare Rollleitrohren mit hoher Lastkapazität angeordnet., die zur Leitung der linken und rechten Stützpunkte des beweglichen Portals verwendet werden.synchrone Gurtrad und Kugelschraube sind auf beiden Seiten der Maschinenbasis für die Bewegung der linken und rechten Halterung des Portals angeordnet, was eine hohe Positionierungsgenauigkeit und eine wiederholbare Positionierungsgenauigkeit gewährleistet.

Die wichtigsten Spezifikationen und Parameter dieser Maschine:
