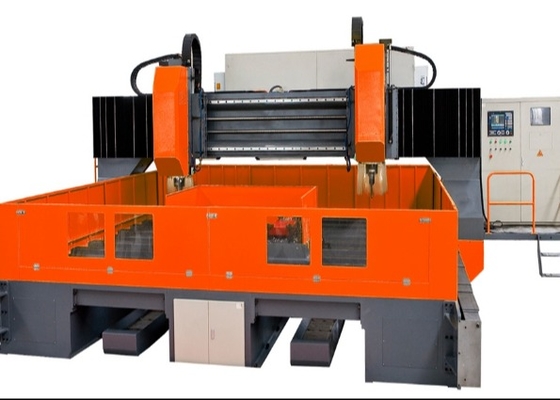

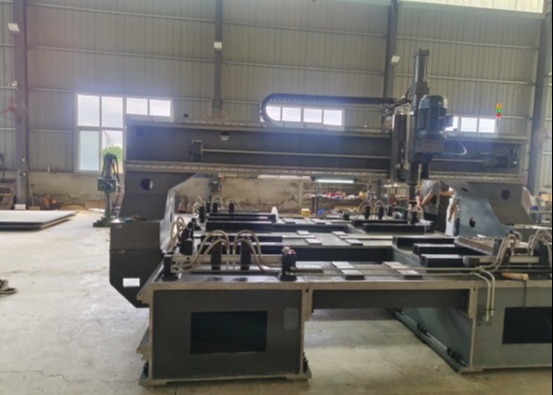

PZ4040/2 Typ Portal-CNC-Bohrmaschine mobil Materialüberlappungsdicke max. 100 mm

PZ4040/2 Typ Portal-CNC-Bohrmaschine, mobil, Materialüberlappungsdicke max. 100 mm

Verwendung:

Die  Portal-CNC-Bohrmaschine PZ4040/2 wird zum Bohren von Löchern in Stahlplatten verwendet. Die bearbeiteten Werkstücke können Kupplungsplatten an Stahlkonstruktionsgebäuden, Brücken und Pylonen sowie große Flansche, Wärmetauscher-Rohrplatten usw. sein. Der Einsatz dieser CNC-Bohrmaschine kann den gesamten Bohrvorgang mit hoher Präzision und hohem Wirkungsgrad voll automatisieren. Sie eignet sich für den Bohrvorgang von Verbindungsplatten, Fußplatten, Endplatten, Schablonen, Flanschen, Strukturteilen und anderen Teilen in den Branchen Stahlbau, Brückenbau, Elektrizitätskommunikationstürmen, Kesselstützen von Wärmekraftwerken usw. Die Genauigkeit der bearbeiteten Komponenten entspricht der nationalen Norm „Qualitätsakzeptanzcode für Stahlkonstruktionen“ (Nr. GB50205-2001).Merkmale:

1. Der maximale Bohrungsdurchmesser dieser Maschine beträgt bis zu 70 mm, und die Löcher auf der allgemeinen Kupplungsplatte und dem Fußboden können gebohrt werden.

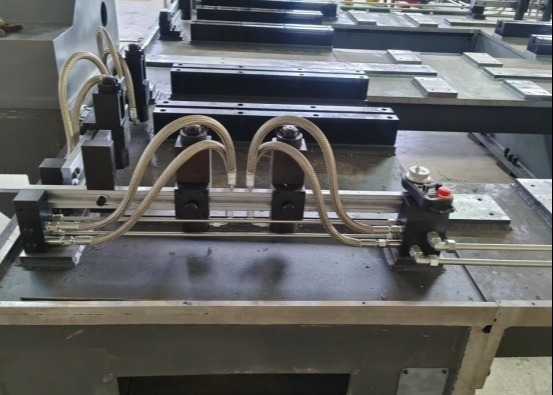

2. Die maximale Werkstückdicke beträgt 100 mm, dünnere Platten können auch mehrlagig gestapelt und gebohrt werden, das Werkstück wird mit einer hydraulischen Klemme eingespannt, der Bediener ist sehr arbeitssparend, das Be- und Entladen von Werkstücken spart Zeit.

3. Das maximale Werkstück kann bis zu 4000 × 4000 mm betragen, bei kleinen Teilen können diese an den vier Ecken des Arbeitstisches montiert werden (Hinweis: Die Anziehverfahren ist in hydraulisches automatisches Anziehen unterteilt).

4. Diese Maschine ist mit Schrauben, Führungsschienen, Hydraulikteilen, elektrischen Komponenten, CNC-Systemen, Wechselrichtern und anderen Markenprodukten ausgestattet, die Maschinenzuverlässigkeit ist mit importierten Geräten vergleichbar, weniger Ausfälle.

5. Der Spindel-Abwärtsbohrhub der Maschine erreicht 220 mm, so dass die Länge des Bohrers nicht begrenzt ist, der neue Bohrer kann verwendet werden, Verschleiß und Abnutzung des kurzen Bohrers können ebenfalls verwendet werden. Die Abwärtsbewegung des Bohrers ist schnell, wenn er das Werkstück nicht berührt, und sobald er das Werkstück berührt, schaltet er automatisch auf die Arbeitsgeschwindigkeit um und kehrt nach dem Durchbohren automatisch schnell zurück, wodurch Zeit gespart wird.

Die wichtigsten Spezifikationen und Parameter dieser Maschine:
