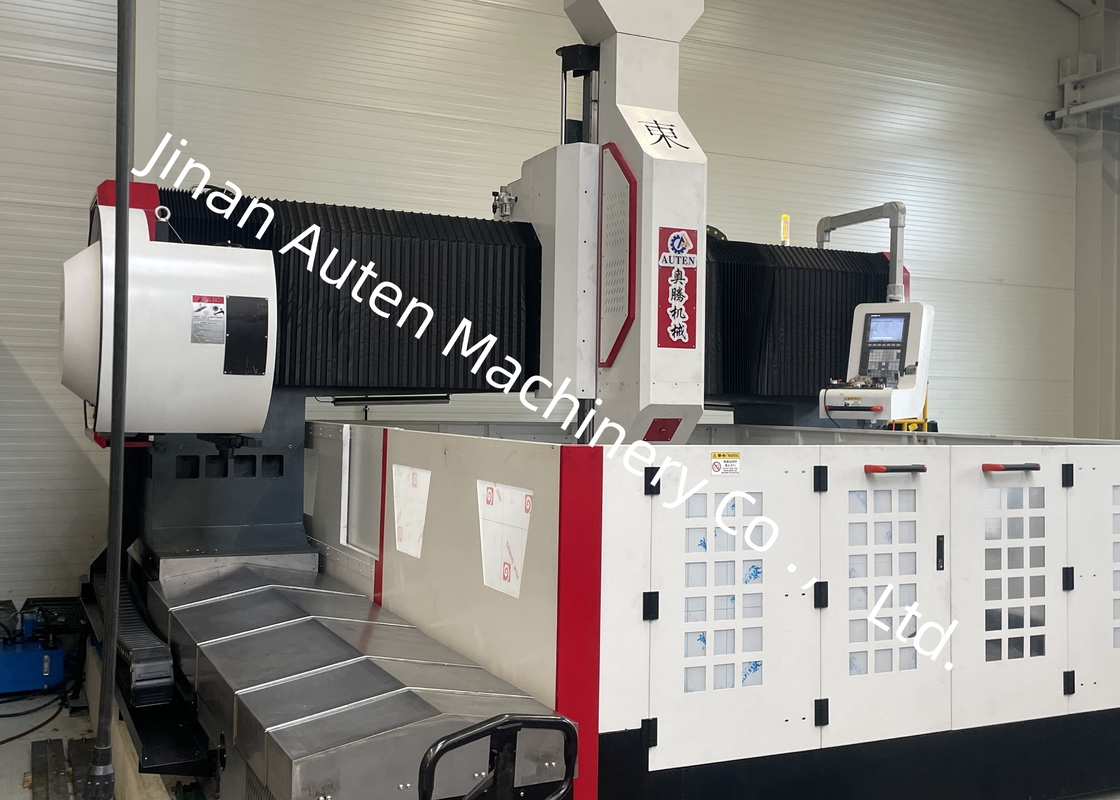

3000X3000 MM 80mm Max-Durchmesser CNC-Plattenbohrmaschine Automatisierte Produktion

Modell PHD3030 CNC-Plattenbohrmaschine 80 mm max. Bohrungsdurchmesser automatisierte Produktion

Anwendung:


Konzipiert zum Bohren, Anfasen, Gewindeschneiden und Fräsen von Platten und Strukturbauteilen.

Sie wird hauptsächlich für das hocheffiziente Bohren von Werkstücken wie Flanschen, Scheiben, Ringen und Platten mit Dicken innerhalb des effektiven Bearbeitungsbereichs eingesetzt. Die Maschine ermöglicht das Bohren von Durchgangsbohrungen und Sacklöchern in Einzelmaterialteilen und Verbundwerkstoffen. Ihre Bearbeitungsprozesse werden digital gesteuert, was eine sehr benutzerfreundliche Bedienung gewährleistet, und sie unterstützt die automatisierte, hochpräzise Produktion über mehrere Varianten und in großen Mengen.

Automatischer Späneförderer und umlaufende Kühleinrichtung:

Auf der Rückseite des Arbeitstisches befindet sich ein automatischer Späneförderer und am Ende ein Filter. Der automatische Späneförderer ist vom Typ Flachkette. Auf einer Seite ist eine Kühlpumpe installiert. Der Auslass ist mit einem Schlauch an das zentrale Wasserfiltersystem angeschlossen. Das Kühlmittel fließt in den Späneförderer, die Späneförderer-Hebepumpe pumpt das Kühlmittel in das zentrale Auslassfiltersystem, und die Hochdruck-Kühlpumpe zirkuliert das gefilterte Kühlmittel zur Schneidkühlung. Es ist auch mit einem Wagen zum Transport von Spänen ausgestattet, was den Transport von Eisenspänen sehr bequem macht. Diese Ausrüstung ist mit internen und externen Werkzeugkühlsystemen ausgestattet. Beim Hochgeschwindigkeitsbohren wird das Werkzeug durch einen internen Wasserauslass gekühlt, und für das leichte Fräsen wird die externe Kühlung verwendet. Automatischer Niedrigwasserstandsalarm 8.1 Wenn sich das Kühlmittel im Filter auf mittlerem Niveau befindet, verbindet sich das System automatisch mit dem Motor, um zu starten, und das Kühlmittel im Späneförderer fließt automatisch in den Filter. Wenn es ein hohes Niveau erreicht, stoppt der Motor automatisch die Arbeit. 8.2 Wenn sich das Kühlmittel im Filter auf niedrigem Niveau befindet, fordert das System automatisch die Füllstandsanzeige auf, Alarm auszulösen, die Spindel zieht das Werkzeug automatisch zurück und die Maschine stoppt die Arbeit.

Funktion zur Speicherung bei Stromausfall:

Der Betrieb wird aufgrund eines plötzlichen Stromausfalls usw. gestoppt. Verwenden Sie diese Funktion, um schnell und einfach die Position des letzten vor dem Stromausfall gebohrten Lochs zu finden. Bediener können schnell zum nächsten Schritt übergehen und so Suchzeit sparen.

Laserinterferometer:

Das Laserinterferometer wird zur Kalibrierung verwendet und zur genauen Überprüfung und Kompensation des Steigungsfehlers, des Spiels, der Positioniergenauigkeit, der Wiederholgenauigkeit usw., um die dynamische, statische Stabilität und die Bearbeitungsgenauigkeit der Maschine zu gewährleisten. Ballbar-Inspektion Jede Maschine verwendet einen britischen RENISHAW-Ballbar, um die Rundheitsgenauigkeit und die geometrische Genauigkeit der Maschine zu kalibrieren. Gleichzeitig wird ein kreisförmiges Schneidexperiment durchgeführt, um die 3D-Bearbeitungsgenauigkeit und die Rundheitsgenauigkeit der Maschine sicherzustellen.

SSpezifikationen:
