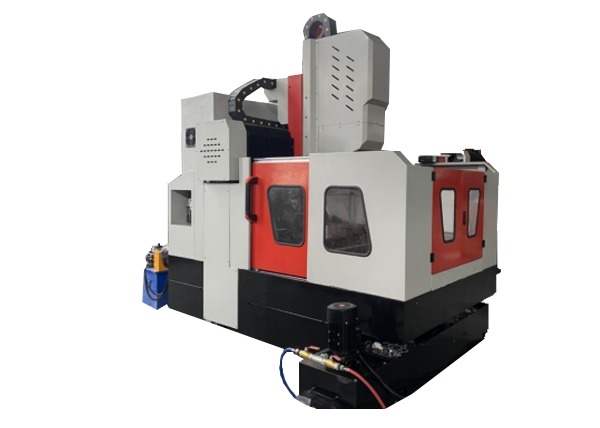

35 mm Max-Durchmesser CNC-Gantry-Plattenbohrmaschine 40 mm Max-Dicke

CNC-Plattenbohr- und Fräsmaschine Modell BHD6060

Anwendung:

Die CNC-Portalbohr- und Fräsmaschine ist in erster Linie für das Bohren, Anfasen, Gewindeschneiden und Fräsen von Platten und Strukturbauteilen konzipiert – einschließlich Flanschen, Scheiben, Ringen und Platten – mit Werkstückdicken innerhalb ihres effektiven Bearbeitungsbereichs. Sie ermöglicht das Bohren von Durchgangsbohrungen und Sacklöchern in Einzelmaterialteilen und Verbundwerkstoffen gleichermaßen. Der Bearbeitungsprozess wird digital gesteuert, was eine sehr komfortable Bedienung gewährleistet und eine automatisierte, hochpräzise Produktion über mehrere Varianten und in großen Mengen ermöglicht.

Beweglicher Gleitsattel:

Der Gleitsattel ist eine Präzisionsgusskonstruktion. Der Gleitsattel ist mit zwei hochbelastbaren CNC-Hartbahn-Gleittischen, einem Satz Präzisionskugelumlaufspindelpaaren und einem hochpräzisen Planetengetriebe ausgestattet, das mit dem Servomotor verbunden ist, um den Bohrkopf anzutreiben. Der Kopf bewegt sich in Z-Achsen-Richtung, wodurch das schnelle Vorwärtsfahren, das Arbeitsvorwärtsfahren, das schnelle Rückwärtsfahren, das Anhalten und andere Aktionen des Kraftkopfes realisiert werden können. Er verfügt über die Funktionen automatisches Spanbrechen, Spanabfuhr und Pause.

Bohrkopf:

Der Bohrkopf verwendet einen speziellen Servo-Spindelmotor, und der Zahnriemen verlangsamt sich, um das Drehmoment zu erhöhen und die Präzisionsspindel anzutreiben. Die Spindel verwendet die ersten drei hinteren zwei fünfreihigen japanischen Schrägkugellager, um eine stufenlose Drehzahländerung zu erreichen. Die Spindel ist mit einem pneumatischen Werkzeugwechselsystem ausgestattet, um den Werkzeugwechsel schnell und bequem zu ermöglichen, der Vorschub wird von einem Servomotor und einer Kugelumlaufspindel angetrieben. Die X- und Y-Achsen können verbunden werden, wobei eine halbgeschlossene Regelung verwendet wird, die lineare und kreisförmige Interpolationsfunktionen realisieren kann. Das Spindelende ist eine BT40-Kegelbohrung, die mit einem italienischen Rotofors-Hochgeschwindigkeits-Drehgelenk ausgestattet ist und Hochgeschwindigkeits-U-Bohrmittel zum Ausstoßen von Wasser verwenden kann.

Automatische Schmiervorrichtung und Schutzvorrichtung:

Diese Werkzeugmaschine ist mit der originalen volumetrischen Teildruck-Automatikschmiervorrichtung von Taiwan ausgestattet, die verschiedene Bewegungspaare wie Führungen, Kugelumlaufspindeln, Zahnstangen usw. ohne tote Winkel automatisch schmieren und die Lebensdauer der Werkzeugmaschine gewährleisten kann. Die X- und Y-Achse der Werkzeugmaschine sind mit Staubschutzschilden ausgestattet, und um den Arbeitstisch sind spritzwassergeschützte Prallwände angebracht.

Spezifikationen:
