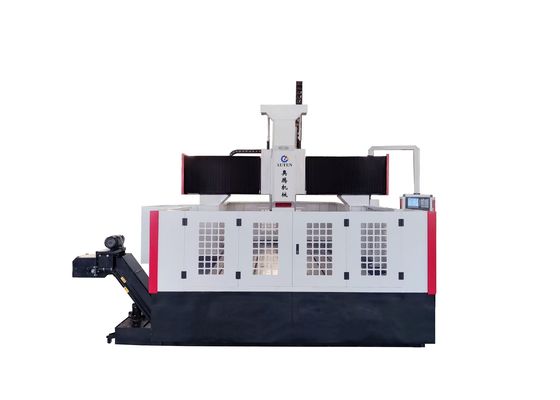

2000 x 2000 mm Werkstückgröße, stabile, langlebige CNC-Plattenbohrmaschine, 50 mm Durchmesser für hochpräzise Platten-/Strukturbauteilbearbeitung

Anwendung:

Die CNC-Portalbohr- und Fräsmaschine ist in erster Linie für das Bohren, Anfasen, Gewindeschneiden und Fräsen von Platten-/Strukturbauteilen konzipiert — einschließlich Flanschen, Scheiben, Ringen und Platten — innerhalb ihres effektiven Bearbeitungsbereichs, unabhängig von ihrer Dicke. Sie ist in der Lage, sowohl Durchgangslöcher als auch Sacklöcher in einteiligen Werkstücken und Verbundwerkstoffen zu bohren. Der Bearbeitungsprozess wird digital gesteuert, was eine sehr benutzerfreundliche Bedienung gewährleistet, und er unterstützt die automatisierte Produktion mit hoher Präzision, Anpassungsfähigkeit an mehrere Produktvarianten und Skalierbarkeit für die Massenfertigung.

Gerätestruktur:

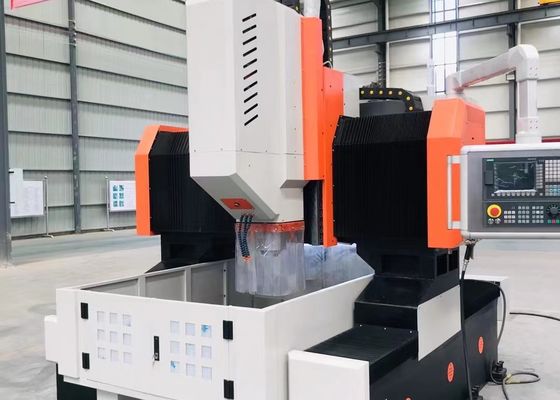

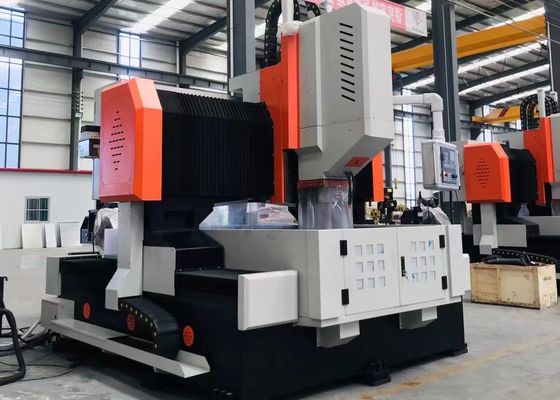

Das Gerät besteht hauptsächlich aus einem Bett-Arbeitstisch, einem beweglichen Portal, einem beweglichen Gleitsattel, einem Bohr- und Fräsantriebskopf, einem automatischen Schmiersystem, einem Schutzmechanismus, einer Umlaufkühlvorrichtung, einem numerischen Steuerungssystem und einem elektrischen System. Unterstützt und geführt von Rollenführungen und angetrieben von Präzisions-Kugelgewindetrieben, zeichnet sich die Werkzeugmaschine durch hohe Positioniergenauigkeit und Wiederholgenauigkeit aus.

Maschinenbett und Werkbank:

Das Maschinenbett wird geschweißt, anschließend geglüht und präzisionsbearbeitet, was eine außergewöhnliche dynamische und statische Steifigkeit mit dauerhafter Dimensionsstabilität gewährleistet.Zwei hochpräzise Linearführungen sind auf beiden Seiten des Bettgestells montiert, wodurch eine gleichmäßige Kraftverteilung über die Führungsschlitten ermöglicht und die Steifigkeit, Zugfestigkeit und Druckfestigkeit der Maschine erheblich verbessert wird.Das Antriebssystem verwendet AC-Servomotoren in Verbindung mit Präzisions-Kugelgewindetrieben für den beidseitigen Antrieb, was die Bewegung des Portals entlang der Y-Achse erleichtert.Darüber hinaus ist die Werkbank mit einem hydraulischen Zylinder-Spannsystem zur sicheren Werkstückfixierung integriert.

Bewegliches Portal:

Das bewegliche Portal besteht aus Grauguss (HT250), wobei zwei hochbelastbare Rollenlinearführungen an seiner Vorderseite montiert sind.Ein Satz Präzisions-Kugelgewindetriebe ermöglicht in Verbindung mit einem Servomotor, dass die Antriebskopf-Gleitplatte entlang der X-Achse verfährt, und der Bohr-Antriebskopf ist an dieser Gleitplatte befestigt.Die Bewegung des Portals wird durch einen Servomotor erleichtert, der die Drehung der Kugelgewindemutter auf dem Kugelgewindetrieb über eine Präzisionskupplung antreibt, um eine reibungslose und präzise Bewegung zu erzielen.
