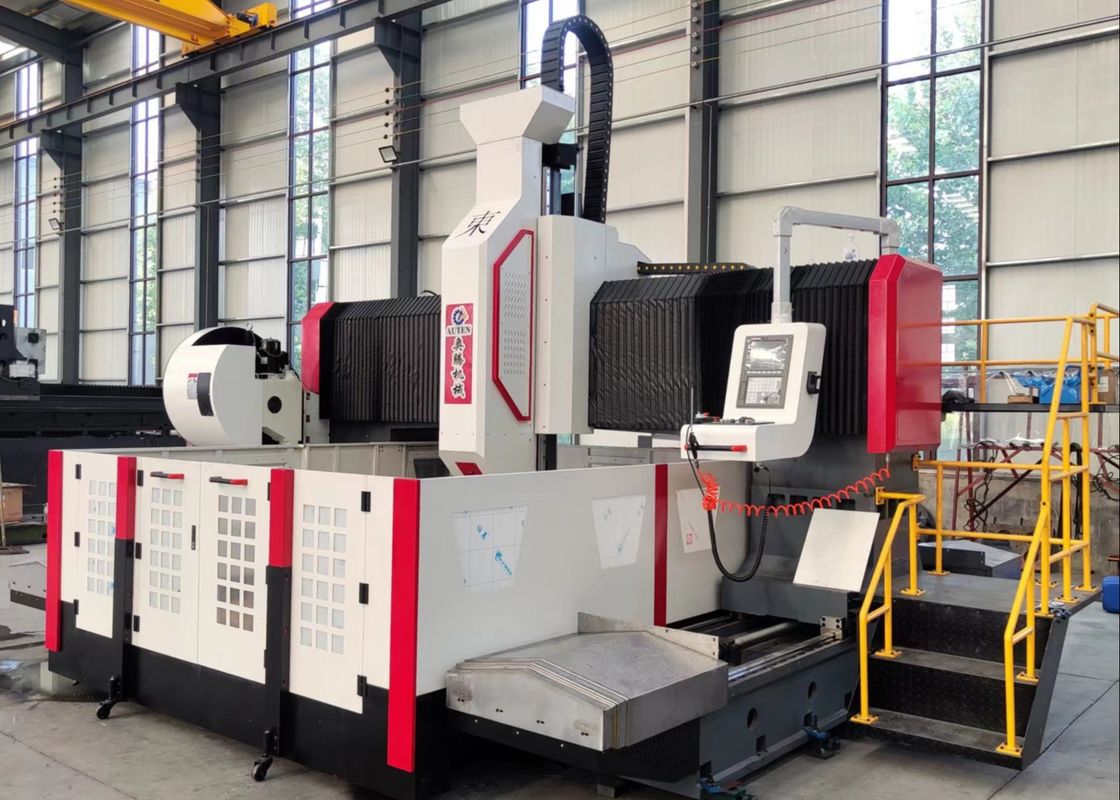

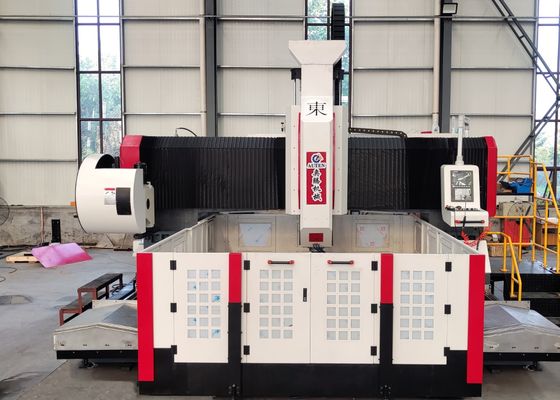

Hochgeschwindigkeits-CNC-Plattenbohr- und Fräsmaschine für hocheffiziente Bearbeitung

HochgeschwindigkeitMaschinen für die MaschinenherstellungPlatteBohrungenund FräsenMaschineMOdelPHD2525

Anwendung:

Für das Bohren, Schrägen, Schlagen und Fräsen von Platten-/Strukturteilen verwendet.

Es wird hauptsächlich für die hocheffiziente Bohrverarbeitung von Flanschen, Scheiben, Ringen, Platten und anderen Werkstücken verwendet, deren Dicke innerhalb des effektiven Bereichs liegt.Durchbohrungen und Blindlöcher können auf Einzelmaterialteilen und Verbundmaterialien durchgeführt werden. Der Bearbeitungsprozess der Werkzeugmaschine wird digital gesteuert, und der Betrieb ist sehr bequem. Es kann Automatisierung, hohe Präzision, mehrere Sorten und Massenproduktion erkennen.

Maschinenstruktur:

Das Maschinenbett ist gegossen, besteht hauptsächlich aus einem Arbeitstisch, einem beweglichen Portal, einem beweglichen Schiebesattel, einem Bohr- und Fräse-Kopf, einer automatischen Schmiervorrichtung, einer Schutzvorrichtung,Kreislaufkühlvorrichtung, digitales Steuerungssystem, elektrisches System usw.Das Werkzeugmaschine hat eine hohe Positionierungsgenauigkeit und eine wiederholte Positionierungsgenauigkeit.

1- Bett und Arbeitsbank:

Das Bett ist ein rechteckiges Schweißgewebe, das vor der Verarbeitung bei hoher Temperatur gegossen und nach der Halbverarbeitung zweimal gegossen wird, um Spannungen zu entfernen, und dann die Verarbeitung beendet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Der Arbeitstisch ist ein integriertes Gusswerk aus Grau-Eisen (HT250), das nach Sekundärbrennen und Alterungsabbau fertiggestellt wird, mit guter dynamischer und statischer Steifigkeit und ohne Verformung.Es gibt gut geplante T-Schlitze auf der Arbeitsfläche Ebene für das Klemmen WerkstückeAuf beiden Seiten des Bettenbodens sind zwei hochpräzise lineare Leitungen installiert.so dass die Führungsschienen gleichmäßig belastet werden können und die Steifigkeit sowie die Zug- und Druckfähigkeit der Werkzeugmaschine erheblich verbessernDas Antriebssystem verwendet einen Wechselstrom-Servomotor und ein Präzisionskugelschraubpaar.mit einer Breite von mehr als 20 mm,- auf der unteren Oberfläche des Bettes verteilt, wodurch die Ebene des Arbeitsbettes leicht eingestellt werden kann.

Mobiles Vorhangwerk

Das mobile Portal ist aus grauem Eisen (HT250) gegossen und auf der Vorderseite des Portals sind zwei lineare Leitleitungen mit einer extrem hohen Tragfähigkeit installiert.Ein Satz von Präzision Kugelschraubpaar und ein Servomotor machen die Leistung Kopf Gleitplatte bewegen sich in der X-Achse Richtung, und Bohrtriebköpfe auf der Schiebeplatte des Triebkopfes montiert.Die Bewegung des Portals wird durch den Servomotor realisiert, der die Drehung der Kugelmutter auf der Kugelschraube durch die Präzisionskopplung antreibt.

SSpezifikationen:
