PHD1616 CNC-Plattenbohrmaschine und Fräsmaschine 1600*1600mm Werkstück Präzisionskugelschrauben und Servomotoren CNC-Bohrmaschine

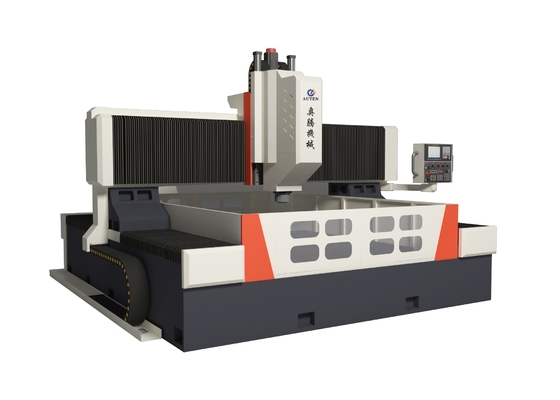

CNC-Plattenbohr- und Fräsmaschine Modell PHD1616

Maschinenstruktur:

Das Maschinenbett ist gegossen und besteht hauptsächlich aus Arbeitstisch, beweglichem Portal, beweglichem Gleitsattel, Bohr- und Fräsantriebskopf, automatischer Schmiervorrichtung, Schutzvorrichtung, Umlaufkühlvorrichtung, digitalem Steuerungssystem, elektrischem System usw. Rollende Hartschienenpaar-Unterstützung und -Führung, Präzisions-Kugelumlaufspindelpaar-Antrieb, die Werkzeugmaschine hat eine hohe Positioniergenauigkeit und Wiederholgenauigkeit.

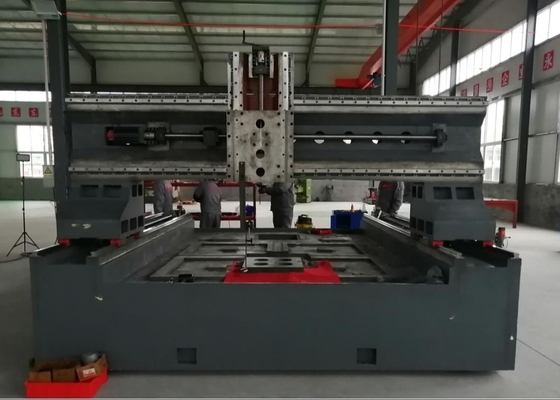

1. Arbeitstisch

Der Arbeitstisch besteht aus Grauguss (HT250), der durch sekundäres Tempern und Vibrationsalterungsbehandlung veredelt wurde, mit guter Steifigkeit und ohne Verformung. Die Arbeitsfläche nimmt eine Gussstruktur an.

2. Bewegliches Portal:

Das bewegliche Portal besteht aus Grauguss (HT250). Die Vorderseite des Portals ist mit zwei hochbelastbaren rollenden Linearführungsführungen, einem Satz Präzisionskugelumlaufspindeln und einem Servomotor ausgestattet, so dass der Antriebskopfschlitten als Y-Achse verwendet wird. Bei Bewegung in die gleiche Richtung wird der Bohr-Antriebskopf auf der Antriebskopf-Gleitplatte installiert. Die Portalbewegung wird durch die Drehung der Kugelumlaufspindel realisiert, die vom Servomotor über die Präzisionskupplung angetrieben wird.

3.​Beweglicher Sattel:

Der Gleitsattel ist eine Präzisionsgussstruktur. Der Gleitsattel ist mit zwei hochbelastbaren CNC-Hartbahngleittischen, einem Satz Präzisionskugelumlaufspindelpaaren und einem hochpräzisen Planetengetriebe verbunden, das mit dem Servomotor verbunden ist, um den Bohr-Antriebskopf in Z-Achsen-Richtung anzutreiben, wodurch das schnelle Vorwärts-, Arbeitsvorwärts-, Schnellrückwärts-, Stopp- und andere Aktionen des Antriebskopfs realisiert werden können. Es hat die Funktionen des automatischen Spanbruchs, der Spanabfuhr und der Pause.

4. Bohr-Antriebskopf:

Spezifikationen:
