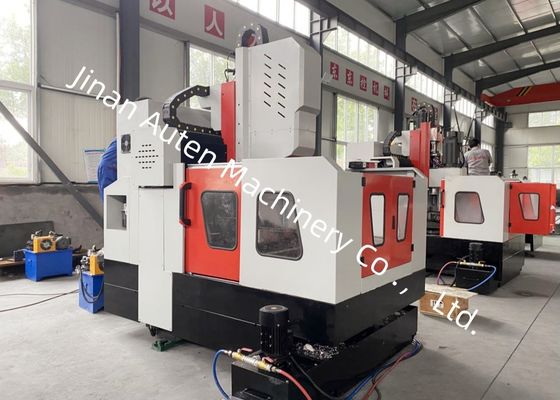

600 x 600 mm CNC-Plattenbohrmaschine mit digitaler Steuerung und elektrischem System

Anwendung:

Die CNC-Gantry-Bohr- und Fräsmaschine wird hauptsächlich für das Bohren, Schrägen, Tappen und Fräsen von Platten/Strukturteilen mit der Dicke von Flanschen, Scheiben, Ringen,Platten und andere Werkstücke im Wirkungsbereich. Bohrungen durch Löcher und Blindlöcher können auf Einzelmaterialteilen und Verbundwerkstoffe realisiert werden. Der Verarbeitungsprozess wird digital gesteuert und der Betrieb ist sehr praktisch.Es kann Automatisierung realisieren, hohe Präzision, mehrere Sorten und Massenproduktion.

Ausrüstungsstruktur:
Die Ausrüstung ist vollständig gegossen und besteht hauptsächlich aus einem Arbeitstisch, einem festen Balkenportal, einem beweglichen Schiebesattel, einem Bohr- und Fräse-Kopf, einer automatischen Schmiervorrichtung, einer Schutzvorrichtung,Kreislaufkühlvorrichtung, digitales Steuerungssystem, elektrisches System usw.Das Werkzeugmaschine hat eine hohe Positionierungsgenauigkeit und eine wiederholte Positionierungsgenauigkeit.

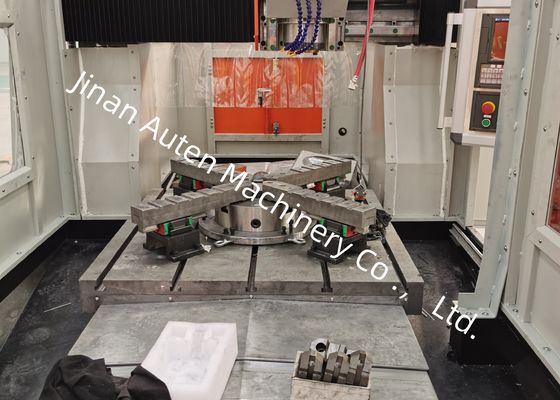

T-Schlittenarbeitsbank:
Die Arbeitsbank besteht aus Grau-Eisen (HT250), das durch Sekundärhärtung und Vibrationsalterung verarbeitet wird, mit guter Steifigkeit und ohne Verformung.

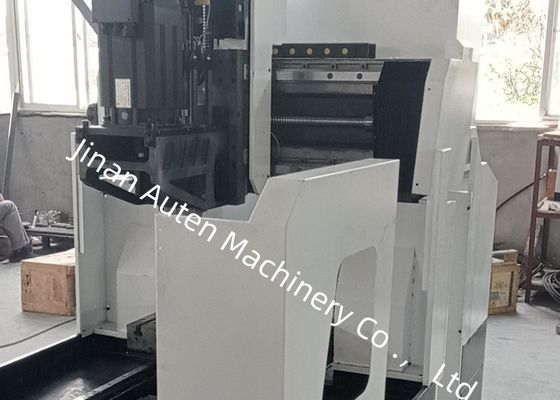

Feststrahl-Gantry:
Das Portal ist aus grauem Eisen (HT250). Die Vorderseite des Portals ist mit zwei hochtragbaren, rollenden linearen Führungspaaren ausgestattet.Ein Satz von Präzisionskugelschrauben und einem Servomotor, um die Schiebeplatte des Kraftkopfes in Richtung Y-Achse zu bewegen.Der Vortrieb des Portals erfolgt durch die Drehung der durch den Servomotor angetriebenen Kugelschraube durch die Präzisionskopplung.

Spezifikationen:
