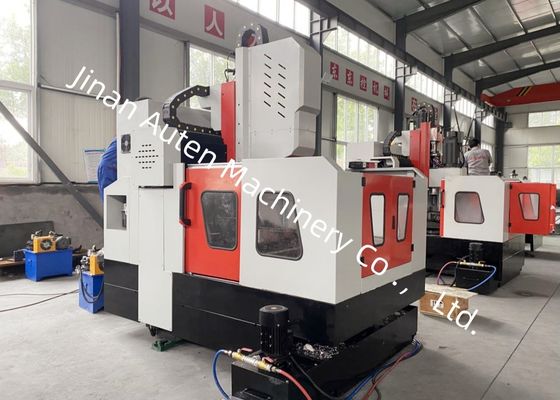

600 x 600mm CNC-Plattenbohr- und Fräsmaschine Modell BHD6060 mit digitalem Steuerungssystem und elektrischem System

Anwendung:

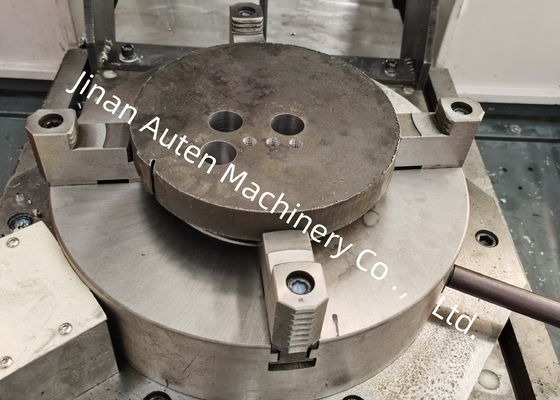

Die CNC-Portalbohr- und Fräsmaschine wird hauptsächlich zum Bohren, Anfasen, Gewindeschneiden und Fräsen von Platten-/Strukturteilen mit der Dicke von Flanschen, Scheiben, Ringen, Platten und anderen Werkstücken innerhalb des effektiven Bereichs verwendet. Durchgangslöcher und Sacklöcher können an Einzelmaterialteilen und Verbundwerkstoffen realisiert werden. Der Bearbeitungsprozess wird digital gesteuert und die Bedienung ist sehr bequem. Sie kann Automatisierung, hohe Präzision, vielfältige Varianten und Massenproduktion realisieren.

Gerätestruktur:
Das Gerät ist integral gegossen und besteht hauptsächlich aus Arbeitstisch, festem Portalbalken, beweglichem Gleitsattel, Bohr- und Fräsantriebskopf, automatischer Schmiervorrichtung, Schutzvorrichtung, Umlaufkühlvorrichtung, digitalem Steuerungssystem, elektrischem System usw. Rollende Hartschienenpaarunterstützung und -führung, Präzisions-Kugelumlaufspindelpaar-Antrieb, die Werkzeugmaschine hat eine hohe Positioniergenauigkeit und Wiederholgenauigkeit.

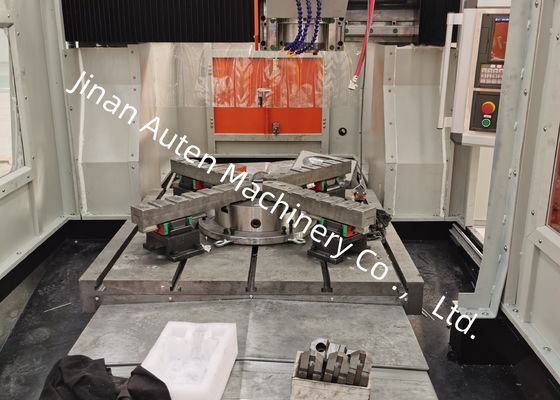

T-Nutentisch:
Der Arbeitstisch besteht aus Grauguss (HT250), der durch sekundäres Tempern und Vibrationsalterungsbehandlung veredelt wird, mit guter Steifigkeit und ohne Verformung.

Festes Portal:

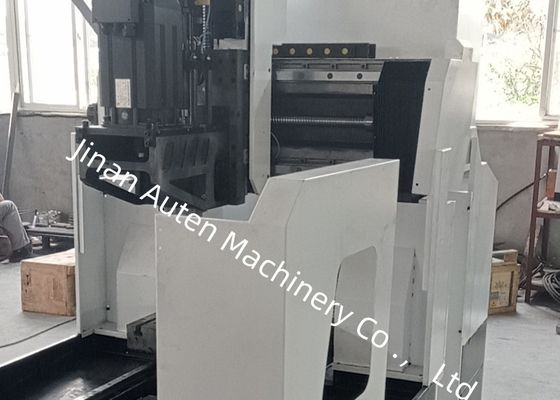

Das Portal besteht aus Grauguss (HT250). Die Vorderseite des Portals ist mit zwei hochbelastbaren rollenden Linearführungsführungen, einem Satz Präzisionskugelumlaufspindeln und einem Servomotor ausgestattet, um die Antriebskopf-Gleitplatte in Y-Achsenrichtung zu bewegen. Der Bohr- und Fräsantriebskopf ist auf der Antriebskopf-Gleitplatte installiert. Die Portalbewegung wird durch die Drehung der Kugelumlaufspindel realisiert, die vom Servomotor über die Präzisionskupplung angetrieben wird.

Spezifikationen:
