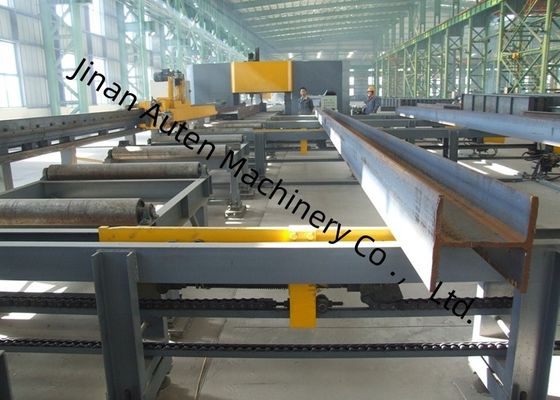

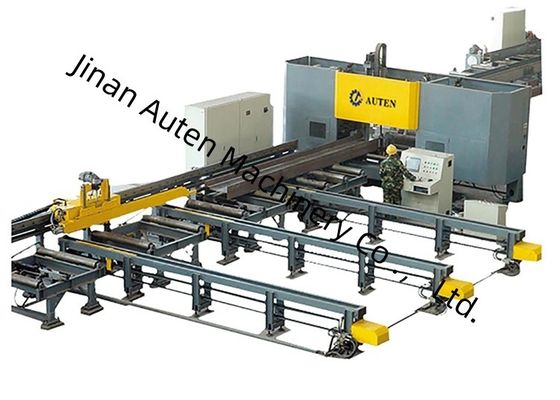

Drei-Spindel BT40 CNC-Beam-Bohrmaschine Markierung und Scheren
Verwendung von Werkzeugmaschinen:
Diese Werkzeugmaschine wird hauptsächlich für das Bohren, Anschlagen und Markieren von H-förmigem Stahl, Kanalstahl und anderem Stahl verwendet.Jedes Gesicht hat eine Spindel., und das entsprechende Werkzeugmagazin kann bis zu 4 Spezifikationen von Bohrstücken aufnehmen.
Es weist die Eigenschaften hoher Verarbeitungsleistung, hoher Präzision, einfacher Bedienung und breiter Anwendbarkeit auf.Türme und Netze.
Struktur und Konfiguration der Werkzeugmaschine:
Diese Werkzeugmaschine besteht hauptsächlich aus Bohrmaschine, Zuführtrolle, Zuführkanal, Entladekanal, Kühlsystem, hydraulisches System, pneumatisches System, Schmiersystem, elektrisches System,Das Werkzeugmaschinenwerkzeug hat eine feste Struktur und ein bewegliches Werkstück, die für die automatisierte Produktion geeignet ist.
Bohrmaschine
Die Bohrmaschine besteht hauptsächlich aus einer Unterlage, einem Beton, einer beweglichen Rutsche, einer Spindelbox, einer Oberpressvorrichtung, einer Seitenverschließvorrichtung und einem Reihensatzwerkzeugmagazin.
Die Werkzeugmaschine verfügt über drei Spindelboxen, nämlich die feste Seite, die bewegliche Seite und die Spindelbox der oberen Einheit, die für die Bohrungen in horizontaler bzw. vertikaler Richtung verwendet werden.Jede Spindelbox kann unabhängig voneinander betrieben werden und kann den Bohrvorgang gleichzeitig abschließenJede Spindelbox verfügt über einen Satz von BT40 Hochgeschwindigkeitsspindeln,und das entsprechende Werkzeugmagazin mit maximal 4 Durchmessern Bohrstücken (wenn kein Werkzeug auf der Spindel befindet), und 4 verschiedene Lochdurchmesser können automatisch verarbeitet werden, wenn das Werkstück einmal geklemmt wird.Vorwärts und rückwärts arbeiten kann durch Programmsteuerung erreicht werdenDer Spindelmotor wird durch einen Spindelmotor angetrieben, und die Drehzahl wird mit einem breiten Drehzahlbereich stufenlos eingestellt.
Die drei Spindelbox-Einheiten sind an der Bettseite aufgehängt, und jede Spindelbox-Einheit wird von zwei Servomotoren angetrieben, um eine horizontale und vertikale Bewegung der Spindelbox zu erreichen,mit einer Breite von mehr als 20 mm,Diese Ausrüstung drückt das Werkstück während des Bohrvorgangs in zwei Richtungen.Ein hydraulischer Zylinder treibt einen Druckmechanismus über das Werkstück, um das Werkstück gegen die horizontale Stützwalze zu drücken, und ein Hydraulikzylinder treibt einen Pressmechanismus an der Seite an, um das Werkstück von der Seite aus zu drücken.
Spezifikationen:
| H-Bestrahlungsparameter |
Max. Größe Breite x Höhe |
500 × 500 mm |
| Min. Größe Breite x Höhe |
100 × 100 mm |
| Strahllänge |
2000 ∼ 13000 mm |
| |
Kanalstahl |
10 # ¢ 40 # |
| Hauptspindel |
Wie viel? |
3 |
| Modell |
USE Gefahr für die Gesundheit |
| Motorleistung |
11 kW |
| Drehzahl der Spindel |
100 ‰ 3000 R/min |
| Durchmesser des Lochs |
φ5·φ30 mm |
| CNC-Achse |
Leistung des Servomotors der X-Achse |
Ungefähr 4,5 kW |
| Leistung des Servomotors der horizontalen Bohrpositionierungsachse |
Ungefähr 1,5 kW |
| Leistung des Servomotors der vertikalen Bohrpositionierungsachse |
Ungefähr 3 kW |
| Servomotor für Bohrmaschinen |
Ungefähr 2 kW |
| Werkzeugmagazin |
Wie viel? |
3 |
| Typ |
Zeilen-Stil |
| Kapazität des Werkzeugmagazins |
4 x 3 |
| Verarbeitungsgenauigkeit |
Abweichung der Bohrstrecke |
Zwei Löcher innerhalb eines Meter. |
±0.5 |
| Der zulässige Abweichungswert erhöht sich um ±0,2 mm für jeden zusätzlichen Meter der Lochdistanz, wobei der Höchstwert ±2 mm nicht überschreitet. |
| Abweichung der Endmarge |
±1,0 mm |
