Hochgeschwindigkeits-1000 x 1000 mm CNC-Plattenbohr- und Fräsmaschine Modell PHD1010 für die Bearbeitung von Platten/Strukturbauteilen in großen Stückzahlen

Hochgeschwindigkeits-1000 x 1000 mm CNC-Plattenbohr- und Fräsmaschine Modell PHD1010 für die Bearbeitung von Platten/Strukturbauteilen in großen Stückzahlen
Hochgeschwindigkeits-1000 x 1000 mm CNC-Plattenbohr- und Fräsmaschine Modell PHD1010 für die Bearbeitung von Platten/Strukturbauteilen in großen Stückzahlen Hochgeschwindigkeits-1000 x 1000 mm CNC-Plattenbohr- und Fräsmaschine Modell PHD1010 für die Bearbeitung von Platten/Strukturbauteilen in großen Stückzahlen Hochgeschwindigkeits-1000 x 1000 mm CNC-Plattenbohr- und Fräsmaschine Modell PHD1010 für die Bearbeitung von Platten/Strukturbauteilen in großen Stückzahlen

Großes Bild :  Hochgeschwindigkeits-1000 x 1000 mm CNC-Plattenbohr- und Fräsmaschine Modell PHD1010 für die Bearbeitung von Platten/Strukturbauteilen in großen Stückzahlen

Produktdetails:
Herkunftsort: China
Markenname: Auten
Zertifizierung: ISO9001
Modellnummer: PHD1010
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Lieferzeit: 30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Stück/Monat
Kontakt
Ausführliche Produkt-Beschreibung
LXW: 1000 x 1000 mm Gewehrhöhe: 600mm
Spindeltonner: USE Gefahr für die Gesundheit Max.Bohrdurchmesser: Φ60 mm
Max.Dicke: ≤180 Millimeter Gewindedurchmesser: M3-M20
Drehzahl der Spindel: 30~3000 r/min

Anwendung:

Die CNC-Portalbohr- und Fräsmaschine ist in erster Linie für Bohr-, Anfas-, Gewinde- und Fräsbearbeitungen an Platten-/Strukturbauteilen, einschließlich Flanschen, Scheiben, Ringen und Platten, innerhalb ihres effektiven Bearbeitungsbereichs konzipiert. Sie ermöglicht das Bohren von Durchgangs- und Sacklöchern sowohl an Einzelmaterial- als auch an Verbundwerkstücken. Mit vollständig digitaler Steuerung des Bearbeitungsprozesses bietet die Maschine eine intuitive Bedienung und unterstützt automatisierte, hochpräzise, vielseitige und Massenproduktionsfähigkeiten.

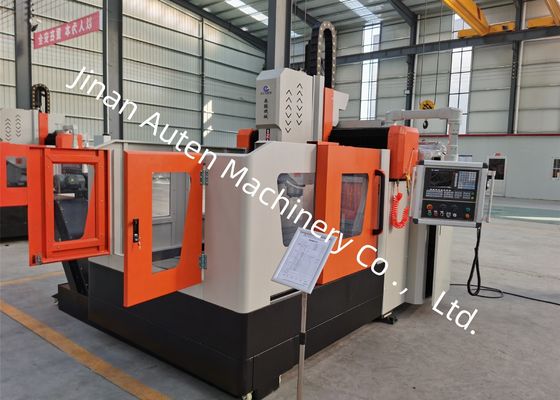

Hochgeschwindigkeits-1000 x 1000 mm CNC-Plattenbohr- und Fräsmaschine Modell PHD1010 für die Bearbeitung von Platten/Strukturbauteilen in großen Stückzahlen 0



Gerätestruktur:
Das Gerät verfügt über eine integral gegossene Struktur, bestehend aus einem Arbeitstisch, einem feststehenden Portal, einem beweglichen Gleitsattel, einem Bohr- und Fräsantriebskopf, einem automatischen Schmiersystem, Schutzgehäusen, einer Umlaufkühlvorrichtung, einem CNC-System und einem elektrischen System. Unterstützt durch rollende Hartschienenpaare zur Führung und angetrieben durch Präzisions-Kugelumlaufspindelpaare, gewährleistet die Maschine eine hohe Positioniergenauigkeit und Wiederholgenauigkeit.

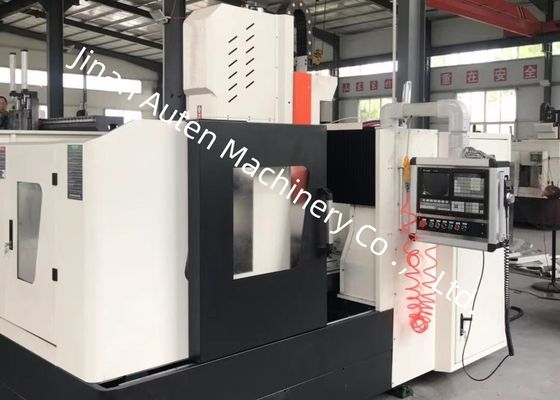

Hochgeschwindigkeits-1000 x 1000 mm CNC-Plattenbohr- und Fräsmaschine Modell PHD1010 für die Bearbeitung von Platten/Strukturbauteilen in großen Stückzahlen 1





  1. T-Nut-Werkbank
    Konstruiert aus Grauguss (HT250), wird die Werkbank einer zweiten Temper- und Vibrationsalterungsbehandlung unterzogen, um innere Spannungen zu beseitigen und außergewöhnliche Steifigkeit und Verformungsbeständigkeit zu gewährleisten.
  2. Feststehendes Portal
    Das feststehende Portal ist aus Grauguss (HT250) gefertigt. Seine Vorderseite ist mit zwei hochbelastbaren rollenden Linearführungsführungen, einem Satz Präzisions-Kugelumlaufspindelpaaren und einem Servomotor ausgestattet, die die Installation des Bohr-Antriebskopfes für eine reibungslose Linearbewegung unterstützen.

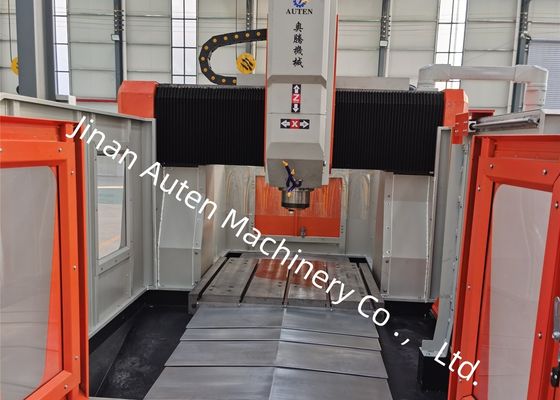

Hochgeschwindigkeits-1000 x 1000 mm CNC-Plattenbohr- und Fräsmaschine Modell PHD1010 für die Bearbeitung von Platten/Strukturbauteilen in großen Stückzahlen 2



3. Beweglicher Gleitsattel
Konstruiert als Präzisions-Gussstruktur, integriert der Gleitsattel zwei hochbelastbare CNC-Hartbahn-Gleittische, einen Satz Präzisions-Kugelumlaufspindelpaare und ein hochpräzises Planetengetriebe, das mit dem Servomotor verbunden ist. Diese Konfiguration treibt die Z-Achsen-Bewegung des Bohr-Antriebskopfes an und ermöglicht Funktionen wie schnelle Vorwärts-/Rückwärtsbewegung, Arbeitsvorschub, Stopp und automatisches Spanbrechen/-entfernen mit Pause.

Spezifikationen:

Werkstückgröße LxB 1000x1000 mm
Portalhöhe 600 mm
Bohr-Antriebskopf Anzahl 1
Spindelkonus BT50
Max. Bohrdurchmesser Φ60 mm
Max. Dicke ≤180 mm
Gewindedurchmesser M3-M20
Spindeldrehzahl 30~3000 U/min
Servospindelmotorleistung 11kW
Abstand vom unteren Ende der Spindel zum Arbeitstisch 200-600mm

Querbewegung des Antriebskopfes

(X-Achse)

 Max. horizontaler Hub 1000 mm
Querbewegungsgeschwindigkeit 0~9 U/min
Servomotorleistung für Querbewegung 10N/M
Längsbewegung des Portals (Y Achse) Max. Vorschubweg 1000 mm
Vorschubbewegungsgeschwindigkeit 0~9 m/min
Vorschub-Servomotorleistung 15N/M
Vertikale Stößelvorschubbewegung (Z-Achse) Max. Hub 400 mm
Bewegungsgeschwindigkeit 0~8 m/min
Servomotorleistung 1x15N/M (Bremse)
Drei-Achsen-Positioniergenauigkeit X/Y/Z/A/B/C 0-0,02 mm
Drei-Achsen-Wiederholgenauigkeit X/Y/Z/A/B/C 0-0,01 mm
Maschinengewicht / Ungefähr 5T
Gesamtgröße LxBxH 3200x2200x2200 mm



Hauptkomponenten:

Nr. Name Marke
1 CNC-System China GSK/KND
2 Servomotor + Servotreiber China GSK/KND
3 Pneumatik-Messerkolben China Taiwan AirTAC
4 Niederspannungsgeräte Omron/Schneider/Delixi
5 Auto-Schmiersystem China Taiwan Hurun
6 Kugelumlaufspindel Taiwan TBI
7 Linearführung Taiwan HIWIN
8 Hydraulikventile Italien ATOS
9 Hochflexibles abgeschirmtes Kabel China ECHU
10 Drehgelenk Italien Rotofors
