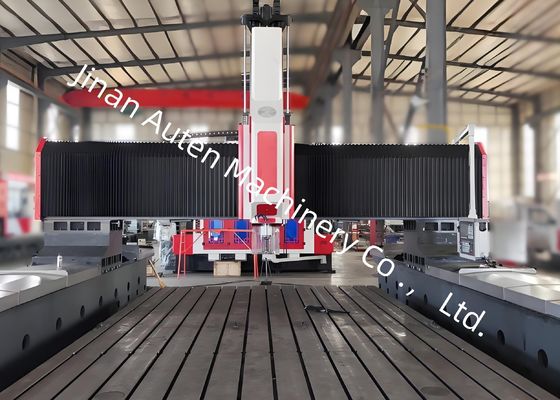

100 mm Gantry-Höhe Hochleistungs-CNC-Plattenbohrmaschine 22kw Servo Spindelmotorleistung
Anwendung der Ausrüstung:
Diese Maschine CNC Gantry Drilling and Milling Machine Series wird hauptsächlich für Bohrungen, Schrägen, Berührungen, Fräsen und Bohrungen an Platten-/Strukturbauteilen verwendet.Es bohrt effizient Löcher in Werkstücken wie FlanschenEs kann Löcher und Blinde durchbohren, sowohl auf Einzelteilen als auch auf Verbundwerkstoffe.Die Bearbeitung der Werkzeugmaschine wird digital gesteuertEs ermöglicht eine automatisierte, hochpräzise, vielfältige und groß angelegte Produktion.
Ausrüstungsstruktur:
Diese Ausrüstung besteht hauptsächlich aus einer Gussbettenarbeitsbank, einem mobilen Portal, einem mobilen Sattel, einem Bohr- und Fräse-Kraftkopf, einer automatischen Schmiervorrichtung und einem Schutzvorrichtung,mit einer Leistung von mehr als 50 W undDie Antriebe werden durch die Antriebe mit einem digitalen Steuerungssystem und einem elektrischen System unterstützt und geleitet, während präzise Schraubantriebe eine hohe Positionierungsgenauigkeit und Wiederholgenauigkeit gewährleisten.
1. Bett und Arbeitstisch:
Das Bett und der Arbeitstisch sind aus Grau-Eisen (HT250) als integrale Gussteile hergestellt, durchlaufen eine Sekundärglühen- und Alterungsbehandlung,und mit einer Präzisionsbearbeitung für eine ausgezeichnete dynamische und statische Steifigkeit ohne Verformung. Die Arbeitsplattenoberfläche verfügt über präzise bearbeitete T-Schlitze, die für die Befestigung der Werkstücke in einer vernünftigen Anordnung angeordnet sind.Gewährleistung einer einheitlichen Kraftverteilung auf den Führungsschienen, was die Steifigkeit und Widerstandsfähigkeit der Werkzeugmaschine gegen Zug- und Druckkräfte erheblich erhöht.die das Portale entlang der Y-Achse bewegen lässtAuf der Unterseite des Betts befinden sich verstellbare Schrauben, die eine bequeme Einstellung der horizontalen Ebene des Betts und des Arbeitstisches ermöglichen.
2. Mobilportal:
Das mobile Portal besteht aus Grau (HT250) und verfügt über zwei hochlastfähige, rollende lineare Leitungen, die an der Vorderseite des Portals installiert sind.Ein Satz von Präzisionskugelschraubenpaaren und ein Servomotor ermöglichen die Schiebe des Antriebskopfes in Richtung X-AchseDie Bohrtriebköpfe sind auf dem Schieberad installiert.
3Bewegtes Sattel:
Der bewegliche Sattel ist ein Präzisions-Gussstahl-Strukturbauteil, der mit zwei hochlastfähigen CNC-Linienleitungen, einem Satz von Präzisionskugelschraubenbaugruppen,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W,Es verfügt außerdem über einen stickstoffbalancierten Zylinder, der das Gewicht des Antriebskopfes ausgleicht, um die Belastung der Kugelschraube zu verringern und ihre Lebensdauer zu verlängern.Es treibt die Bohrkraftkopf in der Z-Achse Richtung zu bewegen, ermöglicht Funktionen wie schnelle Zufuhr, Arbeitszufuhr, schnelle Rückziehung und Stopp.
Tabelle der technischen Parameter:
| Name |
Artikel |
Parameterwert |
| Höchstmaße der Bearbeitung des Werkstücks |
Länge × Breite (mm) |
3000*2500 |
| Gewehrhöhe (mm) |
1000 (kann auch auf der Grundlage der Stiftung bestimmt werden) |
| Arbeitsbank |
T-Schlittenbreite (mm) |
28 |
| Vertikaler Bohrtriebkopf des Rammtyps |
Menge (Einheit) |
1 |
| Spindel-Stäbelarm |
USE Gefahrenabweichung |
| Bohrdurchmesser (normaler Kohlenstoffstahl) (mm) |
Φ1-Φ90 |
| Durchmesser des Tapping (mm) |
M3-M30 |
| Drehzahl der Spindel (r/min) |
30 bis 3000 |
| Leistung des Servospindelmotors (kW) |
22 kW |
| Abstand von der unteren Endfläche der Spindel zum Arbeitstisch (mm) |
200 bis 1200 |
| Seitliche Bewegung des Antriebskopfes (X-Achse) |
Höchstlänge der Seitenbewegung (mm) |
2500 |
| Seitliche Bewegungsgeschwindigkeit (m/min) |
0 bis 8 |
| Leistung des seitlichen Servomotors (kW) |
4.2*1 |
| Längsbewegung des Vortriebs (Y-Achse) |
Höchstlänge der Futterstrecke (mm) |
3000 |
| Bewegungsgeschwindigkeit des Futters (m/min) |
0 bis 8 |
| Leistung des Servomotors (kW) |
4.2*2 |
| Vertikale Schiebezufuhrbewegung (Z-Achse) |
Höchstfahrt (mm) |
1000 |
| Bewegungsgeschwindigkeit (m/min) |
0 bis 6 |
| Leistung des Servomotors (kW) |
3.6*1 (Bremse) |
| Dreiachsige Positionsgenauigkeit |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Dreiachsige Wiederholung der Positionierungsgenauigkeit |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Außenabmessungen |
8200*6500*5000 mm |
