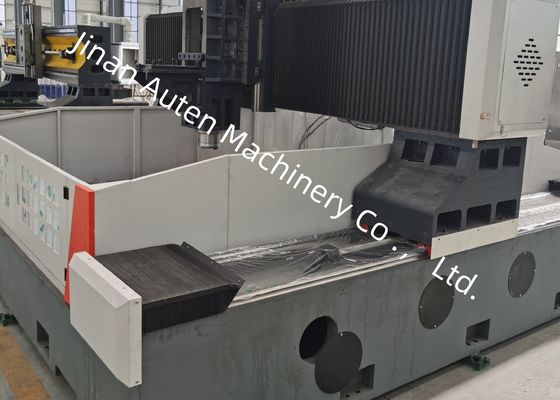

3000x3000mm CNC-Plattenbohrmaschine und Fräsmaschine 80mm Bohrdurchmesser
Anwendung:
Geeignet für Bohren, Schrägstellen, Abtasten und Fräsen von Platten/Strukturbauteilen.
Es ist hauptsächlich für hocheffizientes Bohren von Werkstücken wie Flanschen, Scheiben, Ringen und Platten mit einer Dicke im effektiven Bereich konzipiert.Durchbohrungen und Blindlöcher können sowohl auf Einzelteilen als auch auf Verbundwerkstoffe durchgeführt werden.. Der Bearbeitungsprozess der Werkzeugmaschine wird digital gesteuert und bietet eine sehr bequeme Bedienung.
Spezifikationen:
| Größe des Werkstücks |
LxW |
3000x3000 mm |
| Gewehrhöhe |
800 mm |
| Bohrkraftkopf |
Wie viel? |
1 |
| Spindelverstärker |
USE Gefahr für die Gesundheit |
| Max.Bohrdurchmesser |
Φ80 mm |
| Max.Dicke |
≤ 180 mm |
| Durchmesser des Tapping |
M3-M28 mm |
| Drehzahl der Spindel |
30 bis 3000 R/min |
| Leistung des Servospindelmotors |
30 kW |
| Abstand vom unteren Ende der Spindel zum Arbeitstisch |
200 bis 800 mm |
|
Seitliche Bewegung des Antriebskopfes
(X-Achse)
|
Max.horizontale Strecke |
3000 mm |
| Seitliche Bewegungsgeschwindigkeit |
0 ~ 9 R/min |
| Leistung des Servomotors für die seitliche Bewegung |
1x2,4 kW |
| Längsbewegung des Vortriebs (Y-Achse) |
Max. Zufuhrstrom |
3000 mm |
| Bewegungsgeschwindigkeit des Futters |
0 bis 9 m/min |
| Leistung des Zuführservomotors |
2x2,4 kW |
| Vertikale Rammzufuhrbewegung (Z-Achse) |
Max. Schlag |
600 mm |
| Bewegungsgeschwindigkeit |
0 bis 8 m/min |
| Leistung des Servomotors |
1x2,4 kW |
| Dreiachsige Positionsgenauigkeit |
X/Y/Z/A/B/C |
0-0,01 mm/1000 mm
|
| Dreiachsige Wiederholung der Positionierungsgenauigkeit |
X/Y/Z/A/B/C |
0-0,01 mm/1000 mm |

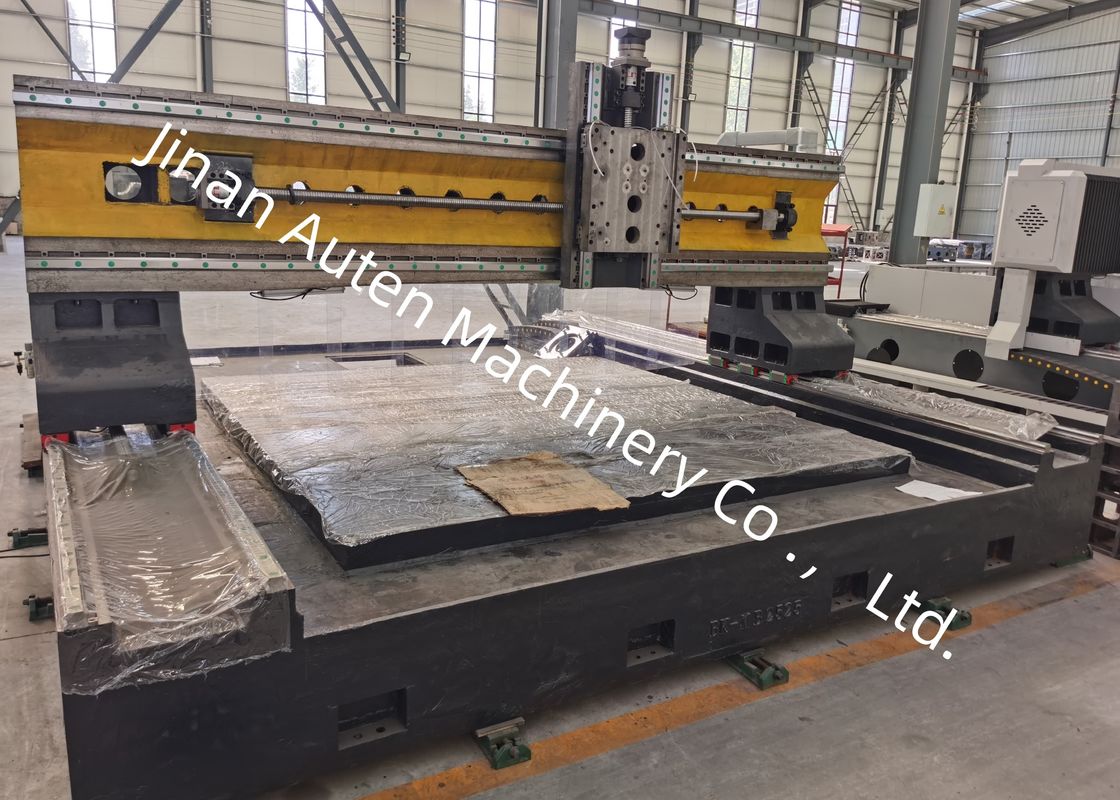

Maschinenstruktur:
Das Maschinenbett besteht hauptsächlich aus einem Arbeitstisch, einem beweglichen Portal, einem beweglichen Schiebesattel, einem Bohr- und Fräseantrieb, einer automatischen Schmiervorrichtung,eine Schutzvorrichtung, eine zirkulierende Kühlvorrichtung, ein digitales Steuerungssystem und ein elektrisches System unter anderem.mit einer Breite von mehr als 20 mm,, so daß die Werkzeugmaschine eine hohe Positionierungsgenauigkeit und eine wiederholte Positionierungsgenauigkeit erreicht.
1Arbeitsbank:
Die Arbeitsbank ist aus Grau-Eisen (HT250) gefertigt und wird nach Sekundärherdung und Leistungsbehandlung verarbeitet, um eine solide interne Qualität und Dimensionsstabilität zu gewährleisten.Die Arbeitsfläche ist mit einer gegossenen Struktur versehen.
2. Bewegliches Vorhang:
Das bewegliche Portale ist aus grauem Gusseisen (HT250) gebaut.mit einer Breite von mehr als 20 mm,, und einen Servomotor, die zusammen dem Schieberückschlag des Antriebskopfes die Funktion der Y-Achse ermöglichen.Die Bewegung des Portals erfolgt durch die Drehung der Kugelschraube, der über eine Präzisionskopplung vom Servomotor angetrieben wird.
Es ist hauptsächlich für hocheffizientes Bohren von Werkstücken wie Flanschen, Scheiben, Ringen und Platten mit einer Dicke im effektiven Bereich konzipiert.Durchbohrungen und Blindlöcher können sowohl auf Einzelteilen als auch auf Verbundwerkstoffe durchgeführt werden.Der Bearbeitungsprozess der Werkzeugmaschine wird digital gesteuert und ermöglicht eine sehr bequeme Bedienung sowie Automatisierung, hohe Präzision, Mehrfachproduktion und Massenproduktion.
Diese Proben decken verschiedene gemeinsame Spezifikationen und Verarbeitungsszenarien ab, so dass die Benutzer die Verarbeitungsqualität, die Größengenauigkeit und die Oberflächenveredelung direkt überprüfen können.so bietet sie einen greifbaren Bezugspunkt zur Bewertung der Leistungsfähigkeit der Werkzeugmaschine und ihrer Eignung für spezifische Produktionsanforderungen.
