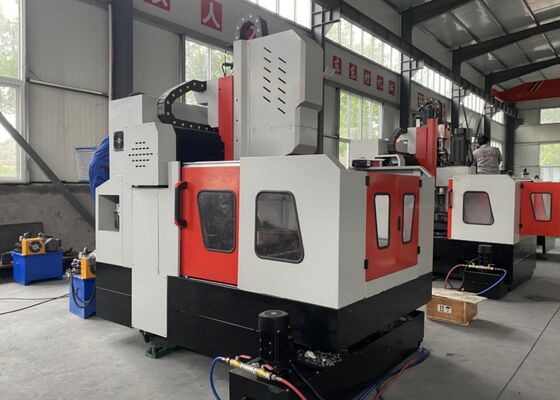

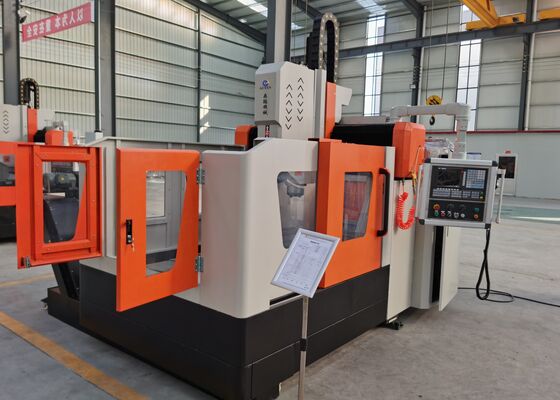

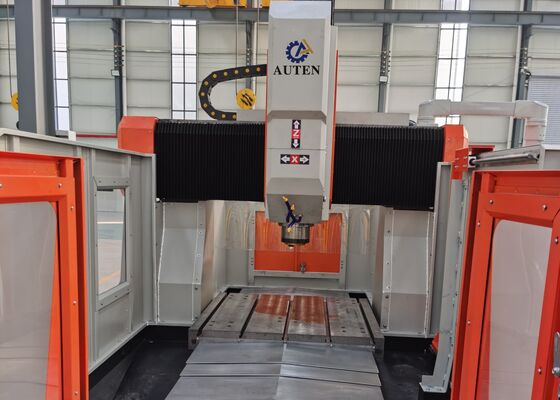

28 mm T-Slot Breite CNC-Platte Bohr- und Fräsmaschine 30 mm Max. Bohrdurchmesser

28 mm T-Slot Breite CNC-Platte Bohr- und Fräsmaschine 30 mm Max. Bohrdurchmesser

Anwendung:

Diese CNC-Gantry-Plattenbohr- und Fräsmaschine wurde speziell entwickelt, um ein umfassendes Spektrum von Bearbeitungsvorgängen auszuführen, einschließlich Bohren, Schrägen, Klopfen, Fräsen und Bohren,auf Stahlplatten und BauteilenEs bietet hocheffiziente Lösungen für die Lochbearbeitung für mehrere Werkstücke im zulässigen Dickenbereich, wie Flansche, Scheiben, Ringe und Plattenkonstruktionen.Die Einheit unterstützt die Bearbeitung von Durchlöchern und Blindlöchern, und bietet Platz für Einzelteile sowie mehrschichtige Verbundbaugruppen.Autonome Bearbeitungsfunktionen und höhere Präzision bei der HerstellungEs dient als optimale Option für die große industrielle Fertigung, die Effizienz, Maßgenauigkeit und Betriebssicherheit in den Vordergrund stellt.

Spezifikationen:

Produktmerkmale

1Die Maschine ist mit aus Taiwan stammenden linearen Führungsschienen und Präzisionsschiebeblöcken ausgestattet, die eine reibungslose Bewegung jeder Achse gewährleisten.ein gleichbleibendes dynamisches Verhalten und eine verbesserte Belastbarkeit, um anspruchsvolle, schwere Bearbeitungsaufgaben zu bewältigen.
1) Die X-Achse verwendet zwei rollende lineare Führungsschienen, um eine Querschnittsführung und eine robuste Strukturunterstützung zu bieten, die den Anforderungen der Hochgeschwindigkeitsbohrung vollständig entspricht.Ein Wechselstromservomotor versorgt eine präzise Kugelschraubgetriebeinheit mit Strom, um eine präzise Positionierung zu erreichen, stetige Achsbewegung und zuverlässige lineare Zufuhrleistung.

2) Für die Y-Achse sind auf beiden Seiten zwei schwere rollende lineare Führungsschienen montiert, wobei an jeder Schiene drei quadratische Schiebeblöcke montiert sind, um einen starren und stabilen Gangfahrrahmen zu bilden.Dieses Layout bietet eine hervorragende Struktursteifigkeit und FahrstabilitätDas Portal verfügt über eine Dual-Servo-Synchronantriebseinrichtung.Servomotoren, die auf beiden Seiten montiert sind, treiben die passenden Kugelschraubeinheiten gleichzeitig an, um eine synchrone Portalbewegung und eine hochpräzise CNC-Bearbeitung zu realisieren.

3) Das Spindelfahrzeug wird durch vier schwere lineare Führungsschienen getragen, die der Maschine eine hohe Struktursteifigkeit, eine außergewöhnliche Positionierungsgenauigkeit verleihen,günstige dynamische Reaktionsfähigkeit und gleichbleibende Bewegungsleistung bei Schnittbedingungen mit hoher und niedriger Geschwindigkeit.

2Die Maschine ist mit einem in Taiwan hergestellten automatischen Schmiersystem mit positiver Verlagerung ausgestattet, das eine präzise Messung der Schmierstoffversorgung ermöglicht.Schmierfett wird automatisch an wichtige bewegliche Komponenten wie lineare Führungsschienen abgegebenDies ermöglicht eine vollständige Schmierung und verlängert die Lebensdauer der Kernteile der Maschine erheblich.Für X- und Y-Achsen-Montagen sind staubdichte Abschirmungen installiertDiese Schutzvorkehrungen schützen die wichtigsten Komponenten und verbessern die Betriebssicherheit der Anlagen weiter.

3. Die Maschine verwendet hochpräzise absolute Servomotoren zur Bewegungsregelung und verfügt über einen RS232-Kommunikationsanschluss, eine Farbdarstellung und eine chinesische Bedienoberfläche.Das CNC-System unterstützt den direkten Betrieb an der Maschine sowie den externen USB-Datenimport, die eine bequeme Programmverwaltung, eine schnelle Datenübertragung und eine flexible Bearbeitungsregelung ermöglichen.

Diese leistungsstarke CNC-Gantry-Plattenbohr- und Markierungsmaschine ist speziell für die hochpräzise Bearbeitung von Werkstücken des Plattentyps und strukturellen Stahlbauteilen entwickelt worden.Es eignet sich für die Verarbeitung von Flanschen, Scheiben, Ringe, Flachplatten und andere ähnliche Bauteile, wobei die Werkstückstärke innerhalb des für die Maschine festgelegten Wirkungsbereichs gehalten wird.

In Stahlkonstruktionsbetrieben werden mit der Ausrüstung Präzisionsbohrungen und Fräsen an Strukturplatten, Verbindungsplatten und zugehörigen Bauteilen durchgeführt.Unterstützung der genauen Positionierung und der zuverlässigen Montage von StahlkonstruktionenIm Windenergiesektor bietet es hochpräzise Bearbeitung von Windturbinen-Turm-Abschnitten und großflächigen Flanschkomponenten.Unterstützung bei der Aufrechterhaltung der Größengenauigkeit und der Strukturintegrität unter anspruchsvollen BetriebsbedingungenIn der Brückenkonstruktion wird die Maschine zur Verarbeitung von Brückenträgern, Trägerkomponenten und Strukturverbindungsbaugruppen verwendet.,Durch die Kombination von hoher Bearbeitungspräzision, stabiler Betriebsleistung und vielseitigen Verarbeitungsmöglichkeitendie Ausrüstung bietet eine zuverlässige Fertigungslösung für die Stahlkonstruktion, Windenergieanlagenproduktion und große Infrastrukturprojekte.
