2200/4300KN Schneidkraft JNC-Serie CNC-Punchmaschine zum Markieren und Schneiden von Winkeln

2200/4300KN Schneidkraft JNC-Serie CNC-Punchmaschine zum Markieren und Schneiden von Winkeln

Produkteinführung:

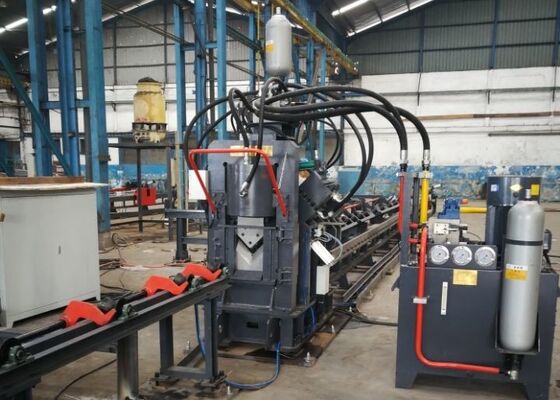

Die CNC-Serien-Hochgeschwindigkeits-Winkelstahl-Produktionslinie für Stanz, Markierung und Schneiden besteht hauptsächlich aus einer Stanz-Einheit, einer Markierungseinheit, einer Schneideinheit, einem Querfördersystem,mit einer Leistung von mehr als 1000 W, Einspeisungsträger, Entladungsträger, CNC-Versorgungsträger, Hydrauliksystem, elektrisches Steuerungssystem, pneumatisches System und andere Hilfskomponenten.Diese Produktionslinie wurde speziell für die automatisierte Verarbeitung von Winkelstahl in Anwendungen zur Herstellung von Getriebewölken entwickelt.. Der gesamte Arbeitsablauf wird vollständig CNC-gesteuert und bietet eine einfache Bedienung und ermöglicht eine automatisierte, hochpräzise, mehrfach spezifizierte und groß angelegte Produktion.

Produktparameter:

Eigenschaften des Produkts:

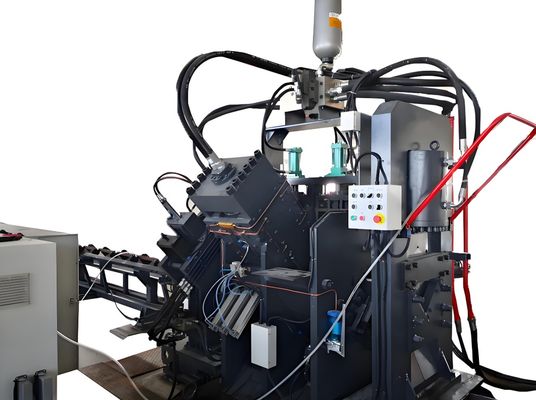

1Die CNC-Winkel-Stahlschlagmaschine ist mit zwei oder drei Schlagmodulen ausgestattet, die jeweils drei verschiedene Schlagdurchmesser installieren können.Die Stanzgeräte werden über CNC (NC) -Programmierung präzise gesteuert, um die Lochpositionen genau anzupassenDas System unterstützt sowohl rundes als auch ovales Lochstauben.die Verarbeitungskapazität beträgt ca. 9~10 Tonnen pro 8-Stunden-Schicht.

2Die Markierungseinheit ist mit einer vollständig geschlossenen, hochsteifen Struktur ausgestattet und umfasst vier durch Programmierung auswählbare Zeichengruppen des Kassettentyps mit verstellbaren Markierungspositionen.Außerdem, ist ein Drehscheiben-Markierungssystem mit 10 Reihen verfügbar, das die automatische Zeichenwahl ohne manuelles Eingreifen ermöglicht und die Markierungseffizienz erheblich verbessert.

3Die Schneideinheit hat ein Einblätter-Schere-Design, das sich durch hohe Schneidkraft und Stabilität auszeichnet..Das Blattgehäuse verfügt über eine offene Türstruktur, die einen schnellen, sicheren und bequemen Austausch der Klinge ermöglicht.

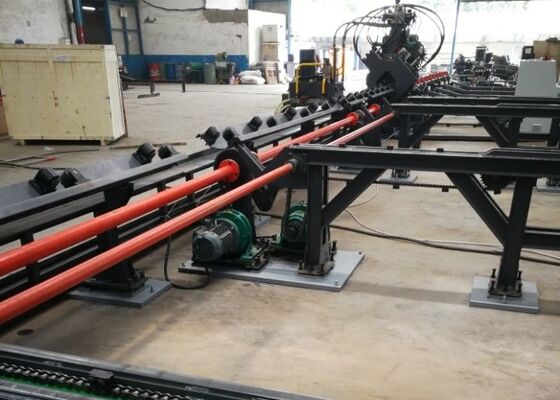

4Der horizontale Tisch transportiert Winkelstahl zum Drehlastrack, der durch eine Motorenreduktionsanlage angetrieben wird.Dies gewährleistet eine stabile Positionierung des Materials auf dem Futterförderer für die spätere Verarbeitung.

5Die Werkstücke werden durch eine CNC-Zuführung mit hoher Positionierungsgenauigkeit fest geklemmt und transportiert.mit einem geschlossenen Steuerungssystem zur Gewährleistung einer präzisen Zufuhr und Positionierung.

6Das hydraulische System liefert Antriebskraft für Stanz-, Markierungs- und Scheren. Es ist mit einer mit einem Akkumulator integrierten Hochgeschwindigkeits-Hydraulikstation ausgestattet.Hydraulische Rohrleitungen verwenden Verbindungen vom Typ Ferrule, um eine undichte Leistung und eine einfache Wartung zu gewährleistenDie wichtigsten hydraulischen Ventilblöcke werden von der international anerkannten Marke Atos geliefert, um einen stabilen und zuverlässigen Betrieb des Systems zu gewährleisten.

7Das hydraulische Kühlsystem unterstützt mehrere Konfigurationen, einschließlich Wasserkühlung, Luftkühlung und Ölkühlung.Die Kunden können die geeignete Kühlmethode anhand der spezifischen Arbeitsbedingungen und Betriebsanforderungen auswählen..

8Das Steuerungssystem besteht aus einem industriellen Computer, einem PLC-Steuergerät, Servomotoren und externen Sensoren.Nach dem das System automatisch Bearbeitungsprogramme erzeugt. Es unterstützt auch DXF, NC und andere CAD-generierte Dateiformate. Die HMI-Schnittstelle ist intuitiv und benutzerfreundlich und bietet Funktionen wie grafische Werkstückanzeige, Datenspeicherung mit großer Kapazität,Positionsvisualisierung und Fehlerwarndiagnostik.

Diese Werkstückproben repräsentieren Standardvorgaben und typische Verarbeitungsszenarien in der Stahlwinkelturmindustrie.Verarbeitungsqualität, und Fertigungspräzision, die eine praktische Referenz für die Bewertung der Leistungsfähigkeit und Eignung von Geräten für spezifische Produktionsanforderungen bietet,Auf diese Weise wird eine fundierte und datenbasierte Entscheidungsfindung unterstützt..

Bei der Errichtung von Hochspannungsleitungen (UHV), bei denen Türme extremen Wetterbedingungen und hohen Strukturbelastungen standhalten müssen,Diese Ausrüstung spielt eine wichtige Rolle bei der Verarbeitung der Winkelstahlkomponenten, die den primären Strukturrahmen von Übertragungsmasten bilden. Er führt hocheffiziente Bohr- und Stanzarbeiten an Winkelstahl aus, der in Turmkörpern, Armkrallen und anderen kritischen Strukturteilen verwendet wird,Gewährleistung genauer Abmessungen und zuverlässiger Gelenkleistung, wodurch die strukturelle Stabilität und Integrität der Türme aufrechterhalten werden.
