Verfahren Winkel Stahl Flachstahl und Kanal Stahl CNC Stanzmarkierung Schnittlinie für Turm

Prozess-Winkelstahl-Flachstahl und Kanalstahl CNC-Stanzmarkierungs-Schnittlinie für Turm

Produkteinführung:

Es wird zum Stanzen, Markieren und Scheren von Winkelstahl, Flachstahl und Kanalstahl verwendet. Es wird hauptsächlich bei der Herstellung von Querarmen, Klemmen, Fünfloch-Verbindungsplatten, flachen Unterlagen und Stützfüßen für Eisenbeschläge für Stromübertragungsmasten verwendet. Die Ausrüstung ermöglicht die integrierte Verarbeitung von Stanzen, Scheren und Markieren in einem einzigen Arbeitsablauf, ohne dass separate Vorgänge erforderlich sind. Es bietet eine hohe Bearbeitungsgenauigkeit, überlegene Produktionseffizienz und kann von einem einzigen Arbeiter bedient werden, zeichnet sich durch einfache Bedienung und einfache Schulung aus.

Produktparameter:

Produktmerkmal:

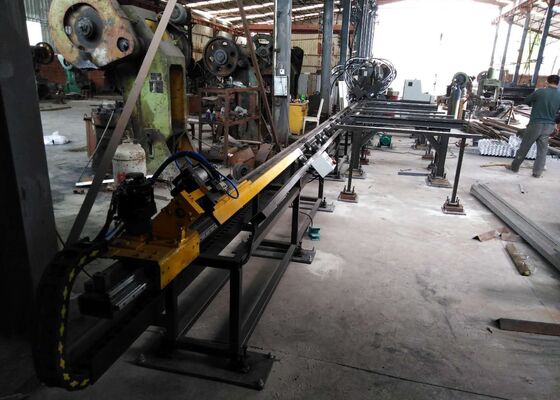

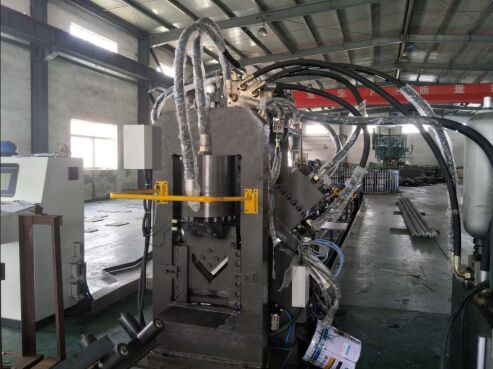

1. Diese Maschine besteht hauptsächlich aus einem Querfördersystem, einer rotierenden Ladeeinheit, einem Zuführförderer, einem CNC-Zuführwagen, einer Stanzeinheit, einer Markiereinheit, einer Schneideinheit und einem Austragsförderer sowie hydraulischen, elektrischen und pneumatischen Systemen usw.

2. Es nutzt die CNC-Steuerungstechnologie mit Servomotorvorschub und gewährleistet so eine hohe Effizienz und stabile Bearbeitungsgenauigkeit. Wichtige hydraulische, pneumatische und elektrische Komponenten werden von international anerkannten Premium-Marken bezogen.

3. Alle Hauptsignalkabel, einschließlich Drehgeberkabel und SPS-Kommunikationskabel, verwenden importierte, abgeschirmte Twisted-Pair-Kabel, um durch Signalstörungen verursachte Genauigkeitsabweichungen wirksam zu beseitigen.

4. Der Industriecomputer verfügt über eine zweisprachige Chinesisch/Englisch-Schnittstelle, die eine einfache Bedienung und die Möglichkeit zur Anzeige von Werkstückzeichnungen bietet. Die Programmierung ist intuitiv und kann Daten, die von Verschachtelungs- oder Lofting-Software generiert wurden, direkt importieren. Bei der Programmeingabe sind lediglich Werkstückabmessungen, Lochdurchmesser, Rückseitenmarkierung und Stückzahl erforderlich.

5. Die Winkellinie ist mit einem Stütz- und Pressmechanismus ausgestattet, um den Verarbeitungsanforderungen für Winkelstähle mit größerer Biegeverformung gerecht zu werden.

6. Die vorderen und hinteren Zuführeinheiten wurden vollständig modernisiert und verfügen über eine neue Führungsschiene und eine integrierte Federstruktur, die rationeller und praktischer ist und das Problem unzureichender Federkraft während der Materialzuführung effektiv beseitigt.

7. Das System ist mit einer Selbstdiagnose-Fehlererkennungsfunktion ausgestattet.

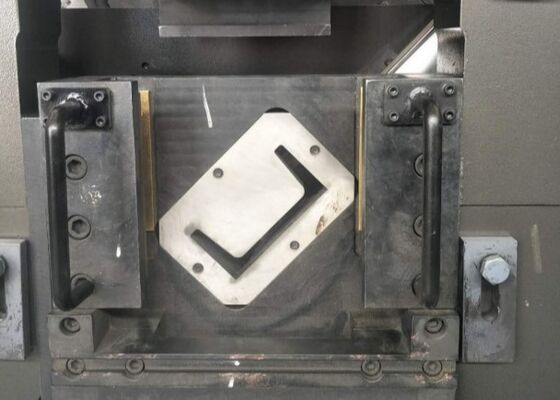

8. Das Einblatt-Schersystem sorgt für eine glatte Schnittfläche und minimiert gleichzeitig den Materialabfall.

Diese Ausrüstung ist für die multifunktionale CNC-Bearbeitung von Baustahlbauteilen konzipiert, einschließlich U-Bahn-Stahlstegoberflächen, beiden Flanschen aus Winkelstahl und flachen Stahlprofilen, die auch in gebogene oder gewölbte Konfigurationen geformt werden können. Es ist in der Lage, mehrere Prozesse wie präzises Markieren, präzises Stanzen und hochwertiges Scheren auszuführen und bietet so eine integrierte Bearbeitungsleistung in einer einzigen Aufspannung. Durch diese umfassenden Funktionen gewährleistet die Maschine eine effiziente und hochpräzise Fertigung von Winkelstahl-, Flachstahl- und U-Profilstahlteilen und eignet sich daher hervorragend für die Herstellung kundenspezifischer Strukturbauteile, Prototypen und Musterwerkstücke mit gleichbleibender Qualität und Maßgenauigkeit.

Es wird zum Stanzen, Markieren und Scheren von Winkelstahl, Flachstahl und Kanalstahl eingesetzt. Es wird hauptsächlich bei der Herstellung von Querarmen, Klammern, Fünfloch-Verbindungsplatten, flachen Unterlagen und Stützfüßen für Eisenbeschläge verwendet, die in Stromübertragungsmastkonstruktionen verwendet werden.
