2200/4300KN Schneidkraft Cnc Winkel Stahl Stanzmaschine Linie 18 Buchstaben pro Gruppe

2200/4300KN Schneidkraft Cnc Winkel Stahl Stanzmaschine Linie 18 Buchstaben pro Gruppe

Produkteinführung:

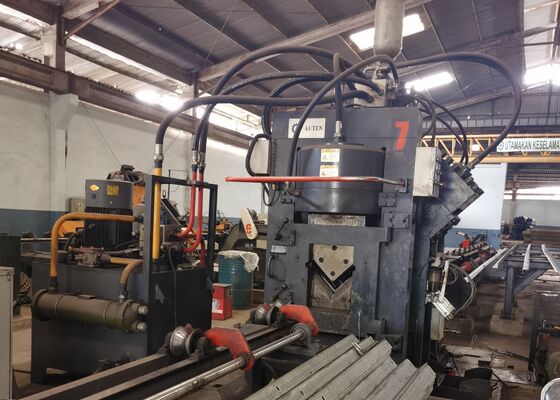

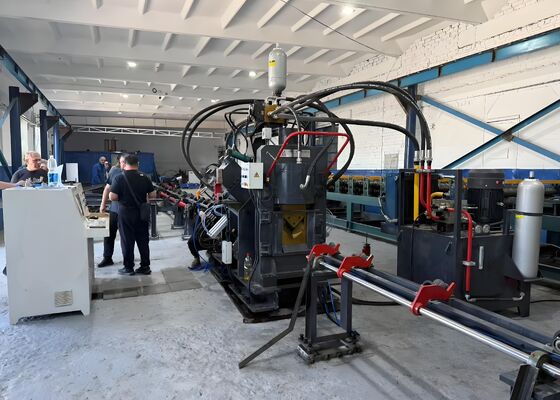

Die CNC-Produktionslinie für Hochgeschwindigkeits-Punktierung, Markierung und Schneiden von Stahl besteht aus wesentlichen Komponenten, darunter die Stanzvorrichtung, die Markierungseinheit, die Schneideinheit, den Querförderer,Rotationsförderer, Fütterungsförderer, Entladeförderer, CNC-Fütterungsgurt, Hydrauliksystem, elektrisches System, pneumatisches System und andere kritische Elemente.Speziell für die automatisierte Verarbeitung von Winkelstahl, der in der Turmherstellung verwendet wird, diese Produktionslinie arbeitet unter voller numerischer Steuerung und bietet eine intuitive und benutzerfreundliche Schnittstelle.und großflächige Produktionskapazitäten.

Produktparameter:

Eigenschaften des Produkts:

1Die CNC-Winkel-Stahlschlagmaschine ist mit zwei oder drei Schlaggeräten ausgestattet, die jeweils drei verschiedene Schlaggrößen aufnehmen können.Diese Einheiten werden durch numerische Steuerung (NC) präzise geregelt.Die Maschine ist sowohl für kreisförmige als auch für ovale Löcher ausgelegt.es erhöht die Produktionseffizienz erheblichFür 50×50×4mm-Winkelstahl kann die Maschine eine Produktionsleistung von 910 Tonnen pro achtstündiger Schicht erreichen.

2Die Markierungseinheit der CNC-Winkelpunktion ist in einem robusten und langlebigen Gehäuse eingeschlossen.Flexibilität bei der Anpassung der KennzeichnungspositionenAußerdem verwendet die Maschine eine 10-Zeilen-Disk-Markierungsmethode, die automatisch Zeichen ohne manuelles Eingreifen auswählt und somit die Markierungseffizienz erheblich verbessert.

3Die CNC-Winkelstahlschneidmaschine verfügt über eine Einblätterschereinheit, die für ihre außergewöhnliche Schneidkraft bekannt ist.eine saubere und glatte SchneidoberflächeDas Gehäuse der Klinge ist mit einem offenen Türmechanismus ausgelegt, der einen schnellen und sicheren Austausch der Klinge ermöglicht.

4Die horizontale Werkstofftabelle bringt den Winkelstahl effizient zum motor- und reduzierungsbetriebenen Drehwerk.Dieses System sorgt für eine präzise Positionierung des Winkelstahls auf dem Förderförderer für die anschließende Verarbeitung.

5Das Werkstück wird durch eine CNC-Zuführung fest geklemmt und vorgeschoben, um eine genaue Ausrichtung und Positionierung zu gewährleisten.Der Futterwagen wird von einem Servomotor angetrieben und enthält Rückkopplungen von einem photoelektrischen Encoder, die in einem geschlossenen Steuerungssystem betrieben werden, um die Präzision zu erhöhen.

6. Die CNC-Winkelstahl-Punch- und Markierungsmaschine wird von einem hydraulischen System angetrieben, das die Stanz-, Markierungs- und Scherenvorgänge steuert.Es ist mit einer Hochgeschwindigkeits-Hydraulikstation ausgestattet, die mit einem Akkumulator ausgestattet ist, und die hydraulischen Leitungen verwenden Ferrule-Armaturen, die eine undichte Leistung gewährleisten und gleichzeitig die Wartung und den Ersatz von Bauteilen erleichtern.Die wichtigsten hydraulischen Ventilblöcke stammen von der renommierten Marke Atos, die ein zuverlässiges und leistungsfähiges Hydrauliksystem bieten.

7Die Hydraulikstation verfügt über ein vielseitiges Kühlsystem, das Möglichkeiten wie Wasserkühlung, Luftkühlung oder Ölkühlung bietet.Diese Flexibilität ermöglicht es den Kunden, die für ihre spezifischen Betriebsanforderungen am besten geeignete Kühlmethode auszuwählen..

8Das Steuerungssystem besteht aus einem Computer der oberen Ebene, einer PLC, einem Servomotor, externen Detektionsschaltern und anderen wesentlichen Komponenten.und das System erzeugt automatisch das entsprechende Bearbeitungsprogramm. Es bietet volle Kompatibilität mit einer Vielzahl von Dateiformaten, einschließlich DXF, NC und anderen CAD-generierten Dateien.Bereitstellung einer klaren Anzeige und einer optimierten BedienungZu den wichtigsten Funktionen gehören die grafische Visualisierung von Werkstücken, umfangreiche Datenspeicherung, Echtzeit-Positionsüberwachung und Fehlermelden.

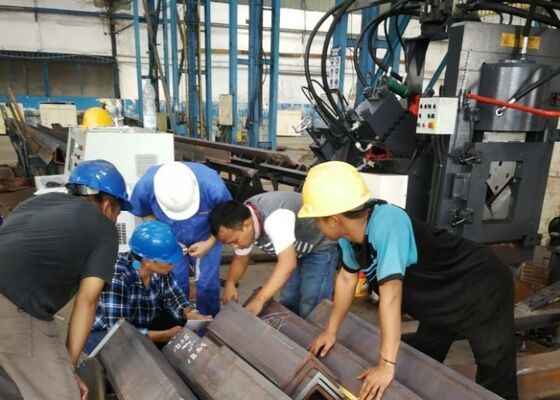

Diese Proben, die die Standardspezifikationen und typischen Verarbeitungsparameter im Bereich der Winkelstahltürme widerspiegeln, ermöglichen es den Benutzern, die Verarbeitungsqualität, die Genauigkeit, dieund VerarbeitungSie dienen als konkreter Bezugspunkt für die Bewertung der Leistung der Maschine und ihrer Eignung für spezifische Produktionsanforderungen und erleichtern so dieDatenbasierte Entscheidungen für potenzielle Anwendungen.

Bei der Errichtung von Hochspannungsleitungen (UHV), bei denen Türme extremen Wetterbedingungen und hohen Belastungen ausgesetzt sind,Diese Ausrüstung spielt eine wichtige Rolle bei der Verarbeitung der Winkelstahlkomponenten, die den primären Strukturrahmen der Türme bilden.Es führt effizient Bohr- und Stanzvorgänge auf dem Winkelstahl aus, der in Turmkörpern, Armspalten und anderen wesentlichen Strukturelementen verwendet wird.Gewährleistung genauer Abmessungen und sicherer Verbindungen, die die allgemeine Stabilität und strukturelle Integrität der Türme erhalten.
