Doppel- oder Einblatt-CNC-Stahlwinkelschneidemaschine 80 m/min

Doppel- oder Einblatt-CNC-Stahlwinkelschneidemaschine 80 m/min

Produkteinführung:

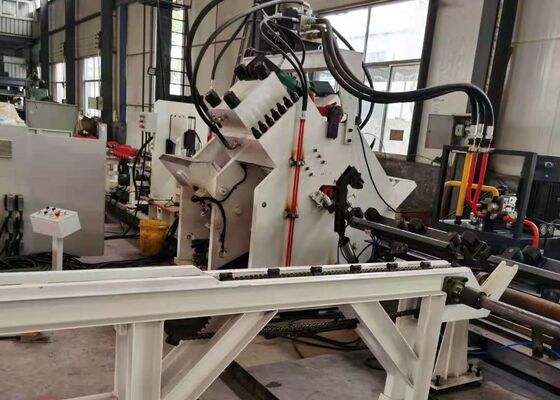

Die Produktionslinie der JNC-Serie für Hochgeschwindigkeits-CNC-Winkelpunktierung, -markierung und -schneidung umfasst hauptsächlich die Punktierungseinheit, die Markierungseinheit, die Schneideinheit, den Querförderer, den Drehförderer,Fütterungsträger, Ladeförderer, CNC-Versorgungsgurt, hydraulisches System, elektrisches System, pneumatisches System und andere wesentliche Komponenten.Speziell für die automatisierte Verarbeitung von Winkelstahl in der Turmherstellung ausgelegtDiese Fertigungslinie ist mit einer vollständigen numerischen Steuerung ausgestattet und ermöglicht eine benutzerfreundliche Bedienung und eine automatisierte, hochpräzise, vielfältige und großflächige Fertigung.

Produktparameter:

Eigenschaften des Produkts:

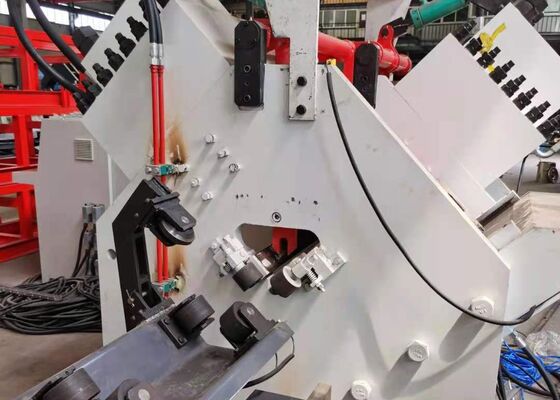

1Die CNC-Winkel-Eisen-Punchmaschine ist entweder mit zwei oder drei Stanzgeräten ausgestattet, die jeweils drei verschiedene Stanzgrößen aufnehmen können.Diese Einheiten werden durch numerische Steuerung (NC) präzise gesteuertDie Maschine kann sowohl runde als auch ovale Löcher herstellen.es verbessert die Produktionseffizienz erheblichFür 50×50×4mm-Winkelstahl erreicht die Maschine eine Produktionsleistung von 9-10 Tonnen innerhalb einer achtstündigen Schicht.

2Die Markierungseinheit der CNC-Winkelpunktischmaschine ist in einem robusten und langlebigen Gehäuse untergebracht.Flexibilität bei der Anpassung der MarkierungspositionDarüber hinaus verwendet die Maschine eine 10 Reihen umfassende Plattenmarkierungstechnik, die automatisch Zeichen ohne manuelle Eingabe auswählt und somit die Markierungseffizienz erheblich verbessert.

3. Die CNC-Winkelstabschneidemaschine ist mit einer Einblattschereinheit ausgestattet, die für ihre überlegene Schneidkraft bekannt ist.mit einer Schnittfläche, die sauber und glatt istDas Blattgehäuse verfügt über eine offene Tür, die einen schnellen und sicheren Austausch erleichtert.

4Die horizontale Materialtabelle bringt die Winkelstange effizient auf das rotierende Materialrack, das durch einen Motor und einen Reduktor angetrieben wird.Dieser Mechanismus sorgt für eine präzise Positionierung der Winkelstange auf dem Förderförderer für die weitere Verarbeitung.

5Das Werkstück wird durch eine CNC-Zuführung fest gehalten und vorangetrieben, um eine genaue Ausrichtung und Positionierung zu gewährleisten.Der Futterwagen wird von einem Servomotor angetrieben und enthält Rückkopplungen von einem photoelektrischen Encoder, die in einem geschlossenen Regelsystem für eine höhere Präzision betrieben werden.

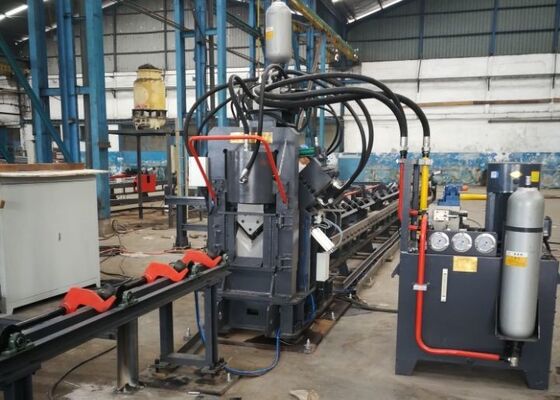

6. Die CNC-Winkelstahl-Metall-Punch- und Markierungsmaschine arbeitet über ein hydraulisches System, das die Funktionen des Punchens, Markierens und Scheren anregt.Es ist mit einer Hochgeschwindigkeits-Hydraulikstation ausgestattet, die einen Akkumulator enthält, und die hydraulischen Leitungen verfügen über Schraubenverbindungen, die die Lecksicherheit gewährleisten und den Austausch und die Wartung vereinfachen.Die wichtigsten hydraulischen Ventilblöcke stammen von der renommierten Marke Atos, die eine zuverlässige und leistungsstarke Hydraulik gewährleistet.

7Das Kühlsystem der Hydraulikstation bietet mehrere Möglichkeiten, einschließlich Wasserkühlung, Luftkühlung oder Ölkühlung.Diese Vielseitigkeit ermöglicht es den Kunden, die am besten geeignete Kühlmethode auf der Grundlage ihrer spezifischen Betriebsanforderungen auszuwählen.

8Das Steuerungssystem besteht aus einem oberen Computer, einer Steuerungsanlage, einem Servomotor, externen Detektionsschaltern und anderen wichtigen Komponenten.und das System erzeugt automatisch das entsprechende Verarbeitungsprogramm. Es ist vollständig kompatibel mit Dateiformaten wie DXF, NC und anderen, die von CAD-Software erzeugt werden.mit einem benutzerfreundlichen Display und einem optimierten BetriebEs enthält Funktionen wie grafische Visualisierung von Werkstücken, umfangreiche Datenspeicherung, Standortdatenverfolgung und Fehlerwarnmeldungen.

Diese Proben, die Standardspezifikationen und typische Verarbeitungsparameter in der Stahlwinkelturmindustrie repräsentieren, ermöglichen es den Benutzern, die Verarbeitungsqualität der Ausrüstung direkt zu beurteilen.PräzisionSie dienen als greifbarer Bezugspunkt für die Bewertung der Leistung der Ausrüstung und ihrer Eignung für spezifische Produktionsanforderungen und unterstützen so eine informierte,Datenbasierte Entscheidungsfindung für potenzielle Anwendungen.

Bei der Errichtung von Übertragungsleitungen für Hochspannung (UHV), bei denen Türme extremen Wetterbedingungen und hohen Belastungen ausgesetzt sind,Diese Ausrüstung ist entscheidend für die Verarbeitung der Winkelstahlkomponenten, die den primären Strukturrahmen der Türme bilden.Es führt effizient Bohr- und Stanzarbeiten auf dem Winkelstahl aus, der für Turmkörper, Arme und andere Schlüsselelemente verwendet wird.Gewährleistung genauer Abmessungen und sicherer Verbindungen, die die allgemeine Stabilität und strukturelle Integrität der Türme gewährleisten.
