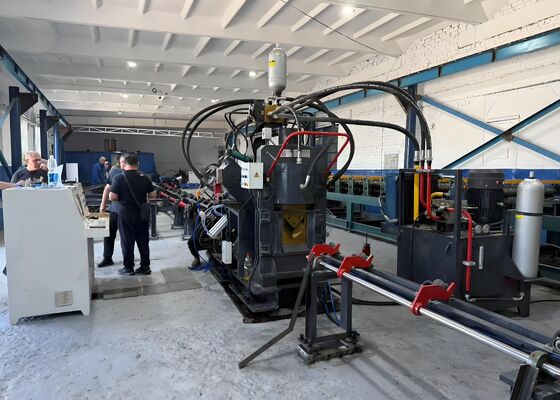

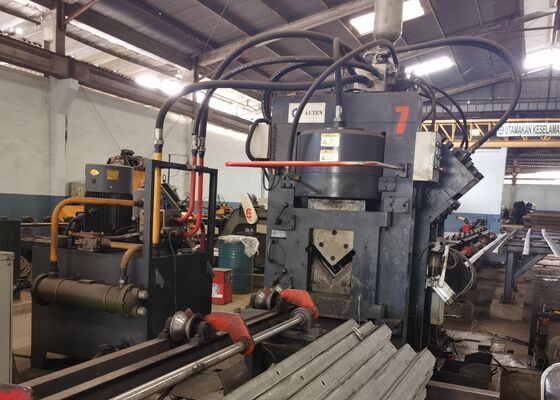

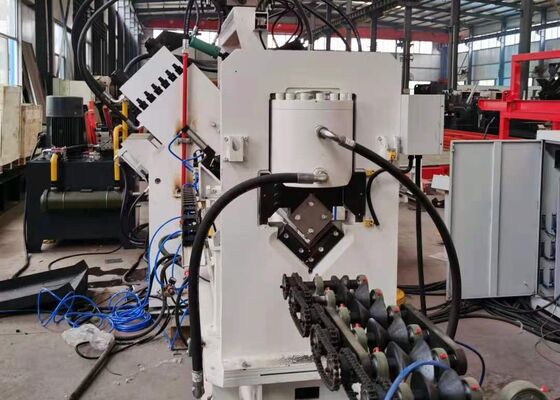

Ultra-Hochspannungstransmissionsturm CNC-Punktiermaschine für Winkel 630KN Markierungskraft

CNC-Stanzmaschine für Winkel für Hochspannungsleitungen mit 630 kN Markierkraft

Produkteinführung:

Die Maschine ist eine Spezialausrüstung, die für das Stanzen, Markieren und Scheren von Winkelstahl in der Winkelstahlmastindustrie sowie im Stahlbau und in Gebäuden entwickelt wurde.

Produktparameter:

Produktmerkmale:

1. Die Maschine verwendet CNC-Technologie mit servomotorgetriebenem Einzug, was eine hohe Effizienz und stabile Werkstückpräzision gewährleistet. Wichtige hydraulische, pneumatische und elektrische Komponenten werden von international anerkannten Lieferanten bezogen.

2. Jede Seite ist mit zwei oder drei Sätzen von Stempeln und Matrizen ausgestattet, die drei verschiedene Stanzdurchmesser aufnehmen können, was die Bearbeitung aller Löcher in einem einzigen Arbeitsgang ermöglicht.

3. Der CNC-Vorschubwagen wird von einem AC-Servomotor angetrieben, wobei die Rückmeldung von einem fotoelektrischen Encoder erfolgt. Eine Closed-Loop-Regelung wird eingesetzt, um eine präzise Positionierungsgenauigkeit zu gewährleisten.

4. Die Maschine verfügt über einen Computer mit zweisprachiger chinesisch/englischer Benutzeroberfläche, der eine einfache Bedienung und die Anzeige von Werkstückzeichnungen ermöglicht. Die Programmierung ist einfach und unterstützt sowohl manuelle Programmierung als auch die Verwendung von Programmen, die von Lofting-Software generiert wurden.

5. Der CNC-Einzugswagen wird von einem Servomotor angetrieben, wobei ein fotoelektrischer Encoder die Rückmeldung liefert. Eine Closed-Loop-Regelung wird implementiert, um eine präzise Positionierungsgenauigkeit zu gewährleisten.

6. Alle Markierungs-, Stanz- und Scherarbeiten sind vollautomatisch, wobei fertige Winkel von einer pneumatischen Umdrehvorrichtung entladen werden, um manuelle Arbeit zu reduzieren und die Betriebseffizienz zu steigern.

7. Die Markiereinheit verfügt über einen geschlossenen Rahmen mit ausgezeichneter Steifigkeit. Vier Sätze von Zeichenkästen sind an der Markiereinheit montiert, die über das Programm ausgewählt werden können.

8. Die Maschine verfügt über eine optionale Scherfunktion, die die Bearbeitung von Winkeln mit fester Länge ermöglicht.

9. Das Steuerungssystem besteht aus einem Host-Computer, einem CNC-System, einem Servomotor, einer SPS und Detektionsschaltern. Durch einfaches Eingeben der Werkstückzeichnung wird das Bearbeitungsprogramm automatisch generiert.

10. Das Hydrauliksystem ist hauptsächlich für das Stanzen, Schneiden, Markieren, Materialpressen und den Austausch der Zeichenkästen zuständig.

Diese Muster, die den Standard-Spezifikationen und gängigen Verarbeitungsszenarien in der Winkelstahlmastindustrie entsprechen, bieten den Anwendern die Möglichkeit, die Qualität, Präzision und Verarbeitung der Ausrüstung direkt zu bewerten. Sie dienen als greifbarer Maßstab für die Beurteilung der Leistung der Ausrüstung und ihrer Einhaltung spezifischer Produktionsstandards und erleichtern fundierte, datengesteuerte Entscheidungen für potenzielle Anwendungen.

Beim Bau von Hochspannungsleitungen (UHV), bei denen Türme extremen Wetterbedingungen und erheblichen Lasten standhalten müssen, ist diese Ausrüstung für die Bearbeitung der Winkelstahlkomponenten unerlässlich, die den Kern der Türme bilden. Sie führt konstant Bohr- und Stanzarbeiten an dem Winkelstahl durch, der für Turmkörper, Querträger und andere kritische Strukturelemente verwendet wird, und gewährleistet präzise Abmessungen und sichere Verbindungen, die die Gesamtstabilität der Türme aufrechterhalten.
