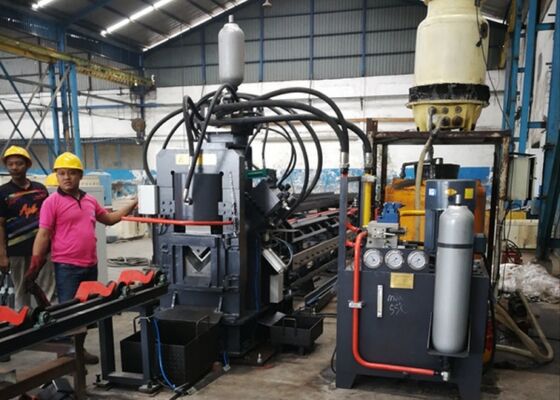

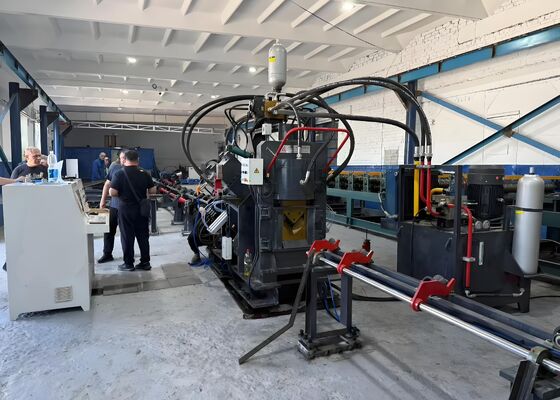

Stahlkonstruktion Fertigung Winkel Stahl Stanzmarkierung Schneidmaschine Bauverarbeitung
Produkteinführung:
Die Maschine ist die spezielle Ausrüstung, die für die Stanz, Markierung und Scheren von Stahl in den Bereichen Stahlturmindustrie, Stahlkonstruktion und Gebäude verwendet wird.
Produktparameter:
| Modell |
JNC1010 |
| Winkelgröße (mm) |
40x40x3 ~ 100x100x10 |
| Max. Stanz (Durchmesser х Dicke) (mm) |
Φ26х10 |
| Schlagkraft (kN) |
630 |
| Kennzeichnungskraft (kN) |
630 |
| Schneidkraft (kN) |
1000 |
| Max. Länge der Leere (m) |
12 |
| Max. Länge des Fertigteils (m) |
8 |
| Schläge pro Seite |
2 |
| Gruppe der Kennzeichen |
4 |
| Anzahl der Buchstaben pro Gruppe |
12 |
| Zeichengröße ((mm) |
14x10x19 |
| CNC-Achsen |
3 |
| Schneidmodus |
Einzelblatt |
| Kühlmethode |
Wasserkühlung/Luftkühlung/Ölkühler |
| Höchstzuführgeschwindigkeit (m/min) |
80 |
| Programmiermodus |
Lofting-Software oder Anweisungsprogrammierung |
| Gesamtgröße (m) |
Ungefähr 25x6,5x2.5 |
| Die obigen Parameter können entsprechend den spezifischen Anforderungen des Kunden angepasst und geändert werden. |
Eigenschaften des Produkts:
1. Adoptieren CNC-Technologie, Servomotor-Einführung, mit hoher Effizienz, stabile Werkstückgenauigkeit. Schlüssel hydraulische, pneumatische und elektrische Teile alle importiert.
2Es gibt zwei oder drei Sätze von Strich und Streichen auf jeder Seite, die drei Arten von Strich mit verschiedenen Durchmessern installieren können, können alle Löcher einmal verarbeiten.
3.Die CNC-Zuführung wird durch einen Wechselstrom-Servomotor angetrieben.Der photoelektrische Anordner gibt Informationen zurück.Schließschleifende Steuerung zur Sicherstellung einer hohen Positionierungsgenauigkeit.
4. Computer mit chinesisch/englischsprachiger Schnittstelle, einfache Bedienung und kann die Zeichnung des Werkstücks anzeigen.kann manuelle Programmierung und kann auch das Programm generiert durch Lofting-Software verwenden.
5. CNC-Zuführungsgehäuse wird von einem Servomotor angetrieben. Der photoelektrische Encoder gibt die Informationen zurück. Schließschleifende Steuerung zur Gewährleistung hoher Positionierungsgenauigkeit.
6Alle Markierungen, Stanzungen und Scheren in automatischer Vollständigkeit, alle fertigen Winkel können durch eine pneumatische Umschaltvorrichtung entladen werden, um die Arbeitskraft zu erleichtern.
7Die Markierungseinheit hat einen geschlossenen Rahmen mit guter Steifigkeit.
8. mit vermiedenen Scherfunktionen, um festgelegte Winkel zu bearbeiten.
9Das Steuerungssystem besteht aus einem Hostcomputer, einem CNC-System, einem Servomotor, einem PLC und einem Detektionsschalter usw. .Nur zur Eingabe des Zeichnungswerks wird automatisch das Bearbeitungsprogramm generiert.
10Das hydraulische System wird hauptsächlich zur Verklemmung von Stanz- und Schneidmaschinen und zum Ersatz der Zeichenkästen verwendet.
Diese Proben, die Standardspezifikationen und typische Verarbeitungsszenarien in der Stahlturmindustrie darstellen, ermöglichen es den Benutzern, die Qualität, Präzision,und Ausführung der AusrüstungSie dienen als konkreter Bezugspunkt für die Bewertung der Leistung der Ausrüstung und ihrer Einhaltung spezifischer Produktionsnormen und unterstützen so dieDatenbasierte Entscheidungen für künftige Anwendungen.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersEs führt durchgängig Bohr- und Stempelarbeiten am Winkelstahl aus, der für Turmkörper, Armspalten und andere kritische Strukturelemente verwendet wird.Gewährleistung genauer Abmessungen und zuverlässiger Verbindungen, die die Stabilität der Türme gewährleisten.
