Elektrische Energieinfrastruktur CNC-Winkelstahl-Stanzmaschine Stahlbaufertigung

Elektroenergieinfrastruktur CNC-Winkel-Stahlschleuderei Stahlkonstruktion Herstellung

Produkteinführung:

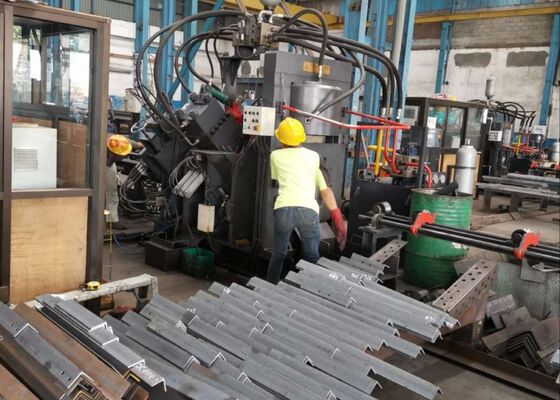

Die CNC-Produktionslinie für Hochgeschwindigkeits-Punktierung, Markierung und Schneiden der JNC-Serie besteht aus wesentlichen Komponenten, einschließlich der Stanzvorrichtung, der Markierungseinheit, der Schneideinheit, des Querförderers,Drehförderer, Fütterungsförderer, Entladeförderer, CNC-Fütterungswagen, hydraulisches System, elektrisches System, pneumatisches System und andere wichtige Elemente.Speziell für die automatisierte Verarbeitung von Winkelstahl in der Turmherstellung ausgelegtDiese Produktionslinie ist vollständig numerisch gesteuert und bietet eine automatisierte, hochpräzise, vielseitige und groß angelegte Fertigung.

Produktparameter:

Eigenschaften des Produkts:

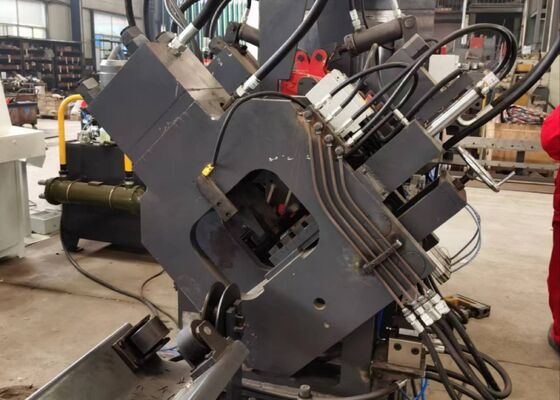

1Die CNC-Winkel-Eisen-Punchmaschine ist entweder mit zwei oder drei Stanzgeräten ausgestattet, die jeweils drei verschiedene Stanzgrößen aufnehmen können.Diese Einheiten werden durch numerische Steuerung (NC) präzise gesteuertDie Maschine ist in der Lage, sowohl runde als auch ovale Löcher zu produzieren.es verbessert die Produktionseffizienz erheblichFür 50×50×4mm-Winkelstahl erreicht die Maschine eine Produktionskapazität von 9-10 Tonnen pro achtstündiger Schicht.

2. Die Kennzeichnungseinheit der CNC-Winkelpunktierer ist in einem robusten und langlebigen Gehäuse untergebracht.Flexibilität bei der Anpassung der KennzeichnungspositionAußerdem verwendet die Maschine eine 10-Zeilen-Disk-Markierungsmethode, die automatisch Zeichen auswählt, ohne manuelle Eingabe zu benötigen, wodurch die Markierungseffizienz erheblich verbessert wird.

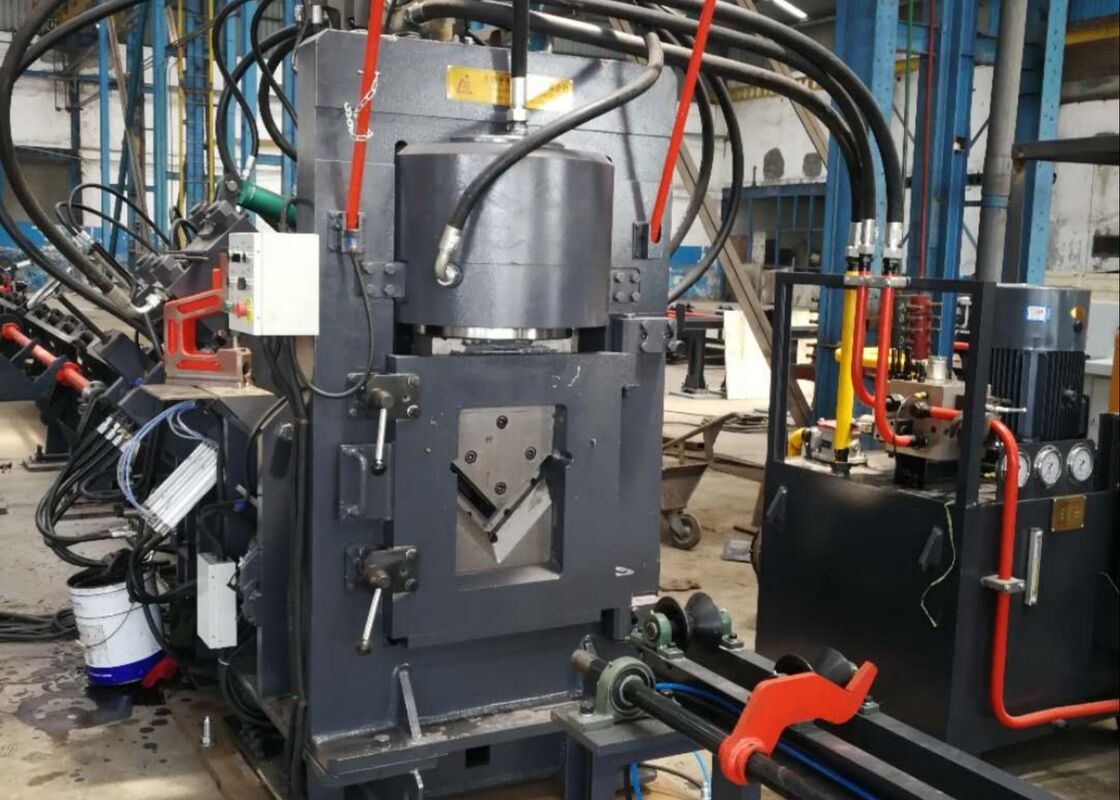

3. Die CNC-Winkelstabschneidemaschine verfügt über eine Einblatt-Schereinheit, die für ihre hervorragende Schneidkraft bekannt ist. Jeder Schnitt wird mit null Materialverschwendung hergestellt, um eine saubere, glatte Schneidkante zu gewährleisten.Das Blattgehäuse ist mit einer offenen Türkonstruktion ausgelegt, so dass das Blatt schnell und sicher ausgetauscht werden kann.

4Die horizontale Materialtabelle bringt die Winkelstange effizient auf das rotierende Materialrack, das durch einen Motor und einen Reduktor angetrieben wird.Dieses System sorgt für eine sichere Platzierung der Winkelstange auf dem Beförderer zur späteren Verarbeitung.

5. Das Werkstück wird durch eine CNC-Zuführungsgurt fest gehalten und gespeist, um eine präzise Ausrichtung und Positionierungsgenauigkeit zu gewährleisten.mit einer Breite von mehr als 20 mm,, die in einem geschlossenen Steuerungssystem betrieben werden.

6. Die CNC-Winkelstahl-Metall-Punch- und Markierungsmaschine wird von einem hydraulischen System angetrieben, das die Stanz-, Markierungs- und Scherenoperationen steuert.Es ist mit einer Hochgeschwindigkeits-Hydraulikstation ausgestattet, die einen Akkumulator umfasst, und die hydraulischen Leitungen verfügen über Schraubenverbindungen, um eine undichte Leistung zu gewährleisten und gleichzeitig eine einfache Wartung und den Ersatz von Teilen zu erleichtern.Die wichtigsten hydraulischen Ventilblöcke stammen von der vertrauenswürdigen Marke Atos, die ein zuverlässiges und leistungsfähiges Hydrauliksystem gewährleistet.

7Das Kühlsystem der Hydraulikstation bietet mehrere Möglichkeiten, einschließlich Wasserkühlung, Luftkühlung oder Ölkühlung.Diese Flexibilität ermöglicht es den Kunden, die für ihre spezifischen Betriebsbedürfnisse am besten geeignete Kühlmethode zu wählen..

8Das Steuerungssystem besteht aus einem oberen Computer, einer PLC, einem Servomotor, externen Detektionsschaltern und anderen integrierten Komponenten.und das System erzeugt automatisch das entsprechende Verarbeitungsprogramm. Es ist voll kompatibel mit DXF, NC und anderen Dateiformaten, die von CAD-Software generiert werden.mit einer intuitiven Anzeige und einer vereinfachten BedienungEs bietet Funktionalitäten wie grafische Werkstückvisualisierung, umfangreiche Datenspeicherung, Positionsüberwachung und Fehlermelden.

Diese Proben, die Standardspezifikationen und typische Verarbeitungsbedingungen für die Stahlturmindustrie darstellen,die Benutzer mit einer direkten Möglichkeit zur Beurteilung der Verarbeitungsqualität der Geräte versorgenSie dienen als greifbarer Maßstab für die Bewertung der Leistungsfähigkeit der Geräte und ihrer Eignung für spezifische Produktionsbedürfnisse und unterstützen so dieDatenbasierte Entscheidungsfindung für potenzielle Anwendungen.

Diese Proben, die die Standardspezifikationen und die typischen Verarbeitungsbedingungen im Bereich der Winkelstahltürme widerspiegeln, bieten den Benutzern ein klares Mittel, um die Verarbeitungsqualität der Ausrüstung zu bewerten.GenauigkeitSie dienen als praktische Referenz zur Beurteilung der Leistungsfähigkeit der Ausrüstung und ihrer Kompatibilität mit den spezifischen Produktionsanforderungen und erleichtern so dieDatenbasierte Entscheidungsfindung für potenzielle Anwendungen.
