32x7x3m Gesamtgröße Winkelprofil Verarbeitung CNC Winkel Eisen Stahl Turm Maschine Linie 3 CNC Achsen

32x7x3m Gesamtgröße Winkelprofil Verarbeitung CNC Winkel Eisen Stahl Turm Maschine Linie 3 CNC Achsen

Produkteinführung:

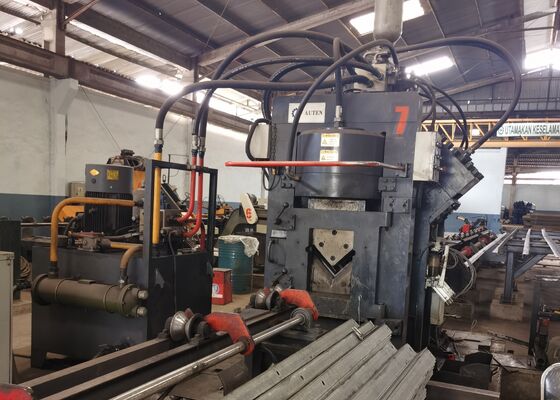

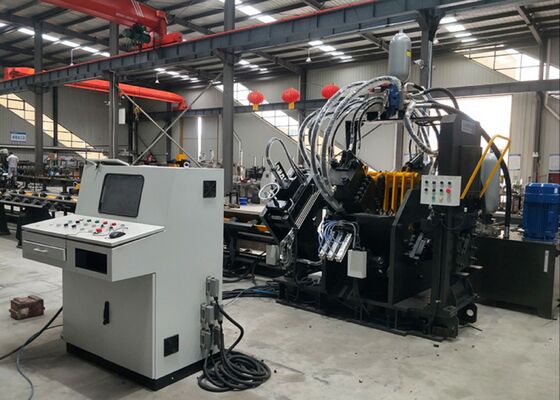

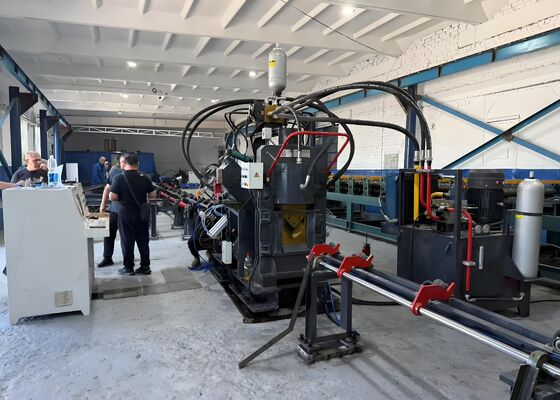

Die Produktionslinie für Hochgeschwindigkeits-CNC-Winkelpunktierung, -markierung und -schneiden der JNC-Serie besteht hauptsächlich aus der Punktierungseinheit, der Markierungseinheit, der Schneideinheit, dem Querförderer, dem rotierenden Förderer,Fütterungsträger, Ladeförderer, CNC-Versorgungsgurt, hydraulisches System, elektrisches System, pneumatisches System und andere wesentliche Komponenten.Speziell für die automatisierte Verarbeitung von Winkelstahl in der Turmherstellung ausgelegtDiese Produktionslinie ist vollständig numerisch gesteuert und bietet eine benutzerfreundliche Bedienung.

Produktparameter:

Eigenschaften des Produkts:

1Die CNC-Winkel-Eisen-Punchmaschine ist entweder mit zwei oder drei Stanzgeräten ausgestattet, die jeweils drei verschiedene Stanzgrößen aufnehmen können.Diese Stanzgeräte werden durch numerische Steuerung (NC) genau gesteuert.Die Maschine kann sowohl runde als auch ovale Löcher erzeugen.Es erhöht die Produktionseffizienz erheblichFür 50×50×4mm-Winkelstahl erreicht die Maschine eine Produktionskapazität von 9-10 Tonnen in einer achtstündigen Schicht.

2. Die Kennzeichnungseinheit der CNC-Winkelpunktierer ist in einem robusten und langlebigen Gehäuse untergebracht.Flexibilität bei der Anpassung der KennzeichnungspositionAußerdem verwendet die Maschine eine 10-Zeilen-Disk-Markierungsmethode, die automatisch Zeichen ohne manuelle Eingabe auswählt und so die Markierungseffizienz erheblich verbessert.

3. Die CNC-Winkelstangen­Schneidmaschine ist mit einer Einblätterschereinheit ausgestattet, die für ihre außergewöhnliche Schneidkraft bekannt ist.mit einer Schnittfläche, die sauber und glatt istDas Blattgehäuse verfügt über eine offene Tür, die einen schnellen und sicheren Austausch erleichtert.

4Die horizontale Materialtabelle bringt den Winkelbalken effektiv auf das rotierende Materialrack, das durch einen Motor und einen Reduktor angetrieben wird.Dieses System sorgt für die sichere Positionierung der Winkelstange auf dem Beförderer zur Weiterverarbeitung.

5. Das Werkstück wird durch eine CNC-Zuführungsgurt fest gehalten und gespeist, um eine präzise Ausrichtung und Positionierungsgenauigkeit zu gewährleisten.mit einem Rückkopplungssystem, das durch einen photoelektrischen Encoder bereitgestellt wird, die in einem geschlossenen Steuerungssystem betrieben werden.

6. Die CNC-Winkelstahl-Metall-Punch- und Markierungsmaschine wird von einem hydraulischen System angetrieben, das die Punch-, Markierungs- und Scherenfunktionen antreibt.Es verfügt über eine Hochgeschwindigkeits-Hydraulikstation mit einem Akkumulator, und die hydraulischen Leitungen verwenden Verbindungstypen, die eine undichte Leistung gewährleisten und gleichzeitig Wartung und Austausch vereinfachen.Die primären hydraulischen Ventilblöcke werden von der renommierten Marke Atos geliefert, die eine zuverlässige und leistungsstarke Hydraulik gewährleistet.

7Das Kühlsystem der Hydraulikstation bietet mehrere Möglichkeiten, einschließlich Wasserkühlung, Luftkühlung oder Ölkühlung.Diese Vielseitigkeit ermöglicht es den Kunden, die am besten geeignete Kühlmethode auf der Grundlage ihrer spezifischen Betriebsanforderungen auszuwählen.

8Das Steuerungssystem besteht aus einem oberen Computer, einer Steuerungsanlage, einem Servomotor, externen Detektionsschaltern und anderen integralen Komponenten.und das System erzeugt automatisch das entsprechende Verarbeitungsprogramm. Es ist voll kompatibel mit DXF, NC und anderen Dateiformaten, die von CAD-Software erstellt wurden.eine intuitive Anzeige und eine optimierte Bedienung bietetEs enthält Funktionen wie grafische Werkstückvisualisierung, umfangreiche Datenspeicherung, Standortverfolgung und Fehlerwarnmeldungen.

Diese Proben, die Standardspezifikationen und gemeinsame Verarbeitungsbedingungen innerhalb der Stahlturmindustrie darstellen, ermöglichen es den Benutzern, die Verarbeitungsqualität der Ausrüstung direkt zu beurteilen.PräzisionSie dienen als greifbare Referenz für die Bewertung der Leistungsfähigkeit der Ausrüstung und ihrer Eignung für spezifische Produktionsanforderungen und unterstützen so dieDatenbasierte Entscheidungsfindung für potenzielle Anwendungen.

Bei der Errichtung von Hochspannungsleitungen (UHV), bei denen Türme extremen Wetterbedingungen und hohen Belastungen standhalten müssen,Diese Ausrüstung spielt eine entscheidende Rolle bei der Verarbeitung der Winkelstahlkomponenten, die den primären Strukturrahmen der Türme bilden.Es führt effizient Bohr- und Stanzarbeiten auf dem Winkelstahl aus, der für Turmkörper, Arme und andere Schlüsselelemente verwendet wird.Gewährleistung genauer Abmessungen und robuster Verbindungen, die die allgemeine Stabilität und Integrität der Türme gewährleisten.
