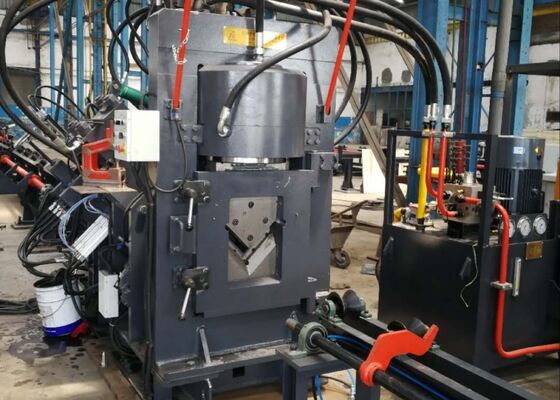

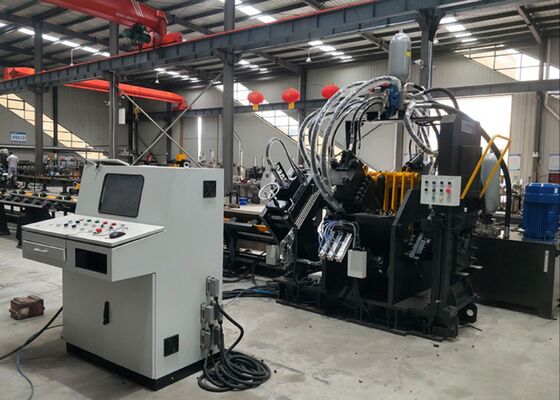

CNC-Winkellinienmaschine zum Stanzen, Markieren und Schneiden von Stahlkomponenten 140*140mm

CNC-Winkellinie-Maschine, die Stahlkomponenten 140*140mm durchbohren, markieren und schneiden kann


Anwendbare Branche:

Diese Maschine ist eine speziell entwickelte, branchenspezifische Lösung, die ausschließlich für die Durchführung von Winkelstahl-Punching-, Markierungs- und Schereinsätzen mit außergewöhnlicher Präzision entwickelt wurde.Es wurde sorgfältig entwickelt, um die Kernverarbeitungsanforderungen der Stahlturmindustrie zu erfüllen, wo die Genauigkeit der Komponenten entscheidend für die Aufrechterhaltung der strukturellen Integrität istDurch die Integration optimierter Verarbeitungsalgorithmen gewährleistet die Maschine eine präzise und effiziente Handhabung von Eckstahlteilen, die für die Turmherstellung von entscheidender Bedeutung sind.Auf diese Weise wird die konsequente Produktion hochwertiger Turmkonstruktionen unterstützt..

Spezifikationen:

Zusammensetzung:

Diese Ausrüstung besteht hauptsächlich aus wesentlichen Funktionsmodulen, darunter ein Querförderer, ein rotierendes Ladesystem, ein Futterförderer, ein CNC-Versorgungswagen, ein Stanzmodul,mit einer Breite von mehr als 20 mm,Außerdem integriert es lebenswichtige Trägersysteme wie hydraulische, elektrische und pneumatische Komponenten zusammen mit verschiedenen Hilfsteilen,Schaffung eines vollständig integrierten Verarbeitungssystems, das eine zuverlässige und effiziente Leistung gewährleistet.


Eigenschaften des Produkts:

1. Steuerung und Antriebssystem
Die Ausrüstung beinhaltet CNC-Technologie in Kombination mit servomotorgetriebener Zufuhr, die eine optimierte Betriebseffizienz und eine gleichbleibende Präzision der Werkstücke gewährleistet.,die pneumatischen und elektrischen Komponenten werden von anerkannten internationalen Lieferanten bezogen, wodurch die zuverlässige Leistung des gesamten Systems gewährleistet wird.

2. Punch & Die Konfiguration
Jede Seite ist mit drei Sätzen von Schlägen und Strichen ausgestattet, die drei verschiedene Schlägen Durchmesser verarbeiten können.,so eine breite Palette von Verarbeitungsanforderungen berücksichtigen.

3. Mensch-Maschine-Schnittstelle und Programmierung
Das System ist mit einer zweisprachigen chinesisch-englischen Schnittstelle ausgestattet, die eine benutzerfreundliche Bedienung gewährleistet und die Anzeige von Werkstückzeichnungen unterstützt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Bei der Programminrichtung müssen nur wichtige Parameter wie Werkstückdimensionen, Lochdurchmesser, Bezugspunkte und Mengen eingegeben werden, wodurch die Betriebskomplexität verringert wird.

4. CNC-Zuführung und Steuerung
Die CNC-Zuführung wird durch einen Servomotor angetrieben, mit einem photoelektrischen Encoder, der kontinuierlich Echtzeit-Feedback liefert.Ein geschlossenes Steuerungssystem dient zur dynamischen Anpassung der Bewegung des Wagens, um eine präzise Positionierung während des gesamten Bearbeitungsprozesses zu gewährleisten.

5. Automatisierte Prozesse und Entladen
Die Markierungs-, Stanz- und Scherenvorgänge sind vollautomatisiert und verringern die Notwendigkeit manueller Eingriffe erheblich.alle fertigen Winkelstahlbauteile werden über einen pneumatischen Umdrehmechanismus entladen, wodurch die Arbeitsbelastung der Bediener wirksam verringert und die Gesamtproduktionseffizienz verbessert wird.

6. Steuerungssystemkonfiguration und Funktion
Das Steuerungssystem besteht aus einem zentralen Computer, einem CNC-System, einem Servomotor, einer SPS, externen Sensoren und anderen integralen Komponenten.Bearbeitungsarbeiten können mit einer einfachen Eingabe der Werkstückdimensionen begonnen werdenDarüber hinaus können Programme basierend auf Werkstück-Identifikatoren gespeichert, ausgewählt, angezeigt und übertragen werden, was ein flexibles Produktionsmanagement erleichtert.

7. Kennzeichnungseinheit
Die Kennzeichnungseinheit ist mit einer geschlossenen Struktur ausgelegt, die eine hervorragende Steifigkeit für eine stabile und gleichbleibende Kennzeichnung gewährleistet.mit Auswahl durch das Programm verwaltetDer Kennzeichnungsreferenzpunkt ist vollständig einstellbar, so dass er eine Vielzahl von Verarbeitungsanforderungen erfüllen kann.

Diese Proben, die Standardspezifikationen und gängige Verarbeitungsszenarien innerhalb der Stahlwinkelturmindustrie widerspiegeln, ermöglichen es den Benutzern, die Verarbeitungsausstattung der Ausrüstung direkt zu beurteilen.GenauigkeitSie dienen als greifbarer Maßstab für die Bewertung der Leistung der Ausrüstung und ihrer Anpassung an spezifische Produktionsanforderungen und erleichtern so dieDatenbasierte Entscheidungsfindung für potenzielle Anwendungen.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand severe weather conditions and significant loads—this equipment is crucial for processing the angle steel components that form the core framework of the towersEs führt zuverlässig Bohr- und Stanzarbeiten auf dem Winkelstahl, der für Turmkörper, Armspannen und andere wichtige Bauteile verwendet wird, durch.Gewährleistung genauer Abmessungen und sicherer Verbindungen, die die allgemeine Stabilität der Türme erhalten.
