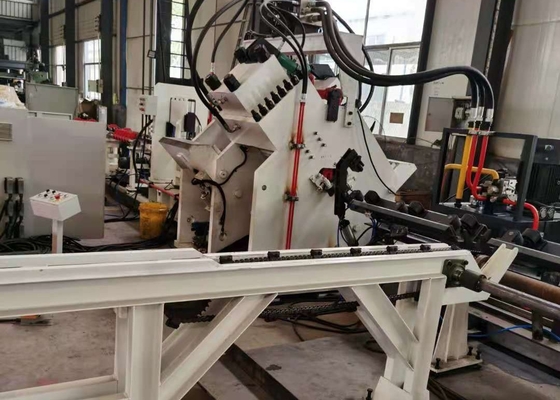

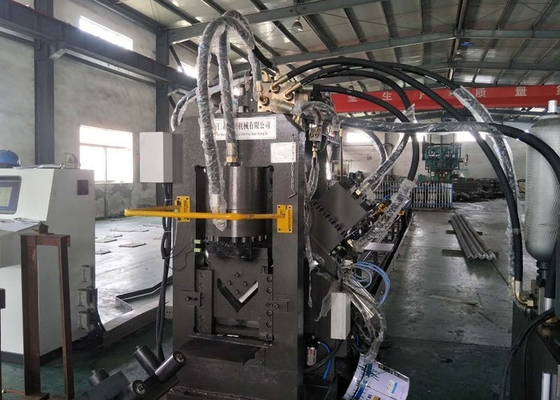

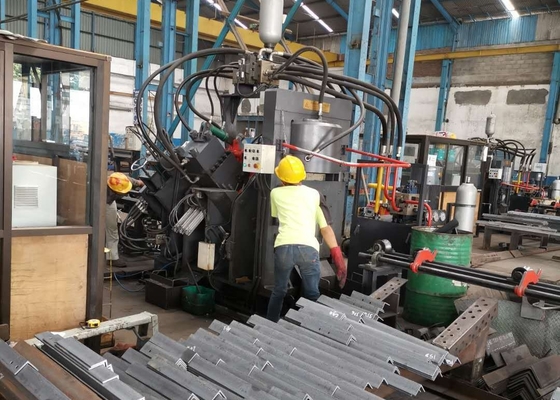

JNC1412 Modell Stanz-, Markier- und Schneid-CNC-Winkelanlagenmaschine 630/1000KN Stanzkraft
Anwendbare Industrie:
Diese Maschine ist eine Spezialausrüstung, die für das Stanzen, Markieren und Scheren von Winkelstahl im Winkelstahlturmsektor entwickelt wurde.
Produktzusammensetzung:
Diese Maschine besteht hauptsächlich aus einem Querförderer, einem rotierenden Ladesystem, einem Einlaufband, einem CNC-Einlaufwagen, einer Stanzeinheit, einer Markiereinheit, einer Schneideinheit, einem Auslaufband sowie hydraulischen, elektrischen und pneumatischen Systemen sowie anderen Komponenten.
Produktmerkmale:
1. Integriert CNC-Technologie und Servo-Motor-Zuführung, was hohe Effizienz und gleichbleibende Werkstückpräzision gewährleistet. Kernhydraulische, pneumatische und elektrische Komponenten sind alle importiert.
2. Jede Seite ist mit drei Sätzen von Stanzwerkzeugen ausgestattet, die drei Stanzwerkzeuge mit unterschiedlichen Durchmessern aufnehmen können. Unter PLC-Steuerung können sich die drei Sätze von Formen synchron bewegen, um die Stanz-Rückmarkierung anzupassen.
3. Ausgestattet mit einem Computer mit chinesischer/englischer Oberfläche für intuitive Bedienung, mit der Fähigkeit, Werkstückdiagramme anzuzeigen. Die Programmierung ist optimiert, und es kann direkt Programmdaten verwenden, die von der Lofting-Software generiert wurden. Bei der Bearbeitung von Programmen müssen nur die Werkstückabmessungen, Lochdurchmesser, Rückmarkierung und Werkstückmenge eingegeben werden.
4. Der CNC-Einlaufwagen wird von einem Servomotor angetrieben, wobei ein fotoelektrischer Encoder Echtzeit-Feedback liefert. Die Regelung im geschlossenen Regelkreis gewährleistet eine hohe Positioniergenauigkeit.
5. Markier-, Stanz- und Schervorgänge sind vollautomatisch; fertiger Winkelstahl kann über eine pneumatische Wendevorrichtung entladen werden, wodurch die Arbeitsintensität reduziert wird.
6. Das Steuerungssystem umfasst einen Host-Computer, ein CNC-System, einen Servomotor, eine SPS und externe Erkennungssensoren sowie andere Komponenten. Bearbeitungsvorgänge werden einfach durch Eingabe der Werkstückabmessungen eingeleitet. Darüber hinaus können Programme basierend auf Werkstücknummern gespeichert, ausgewählt, angezeigt und übertragen werden.
Parameterinformationen
| Modell |
JNC1010 |
JNC1412 |
JNC2020 |
| Winkelgröße (mm) |
40*40*3~
100*100*10 |
40*40*3~
140*140*12 |
50*50*4~
200*200*20 |
|
Max. Stanzen
(Dia. * Thi.) (mm)
|
26*10 |
26*12 |
26*20 |
| Stanzkraft (kN) |
630 |
630/1000 |
1000/1200 |
| Markierkraft (kN) |
630 |
630/900/1200 |
| Schneidkraft (kN) |
1000 |
900/1800 |
1540/4300 |
| Max. Länge des Rohlings (m) |
12 |
12 |
14 |
| Max. Länge des Fertigteils (m) |
10 |
12 |
14 |
| Stanzwerkzeuge pro Seite |
2 |
2 oder 3 |
3 |
| Gruppe von Markierbuchstaben |
4 |
4 |
4 |
| Anzahl vonBuchstabenpro Gruppe |
12 |
| Zeichengröße (mm) |
14*10*19 |
| CNC-Achsen |
3 |
| Schneidmodus |
Einzelklinge |
Doppelklinge oder Einzelklinge |
| Zuführgeschwindigkeit des Winkels (m/min) |
80 |
80 |
60 |
| Bearbeitungspräzision |
Übereinstimmung mit GB2694 |
| Programmiermodus |
Eingabe über Tastatur, USB-Schnittstelle |
| Gesamtabmessung (m) |
Ungefähr 28*6.5*2.2 |
Ungefähr 29*6.5*2.2 |
Ungefähr 32*7*2.35 |
