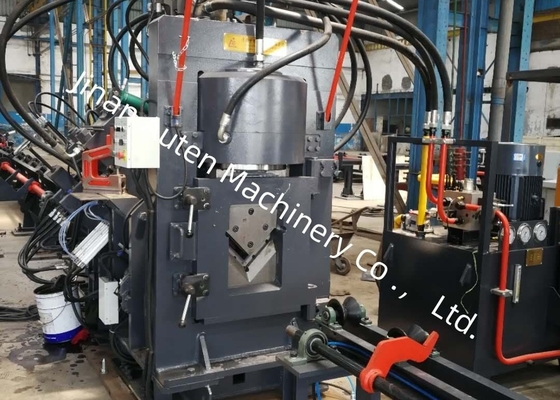

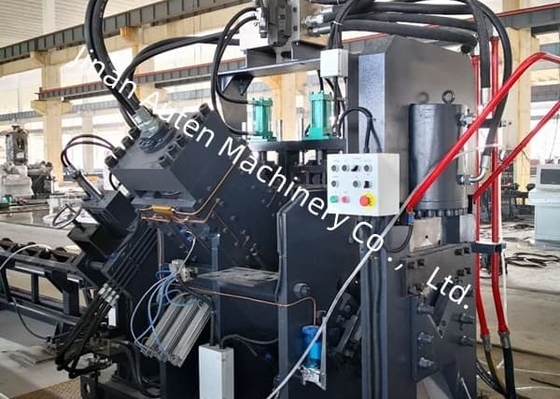

2 Stanzungen pro Seite CNC-Winkelstanz-, Markierungs- und Scherschneidemaschine 630KN Stanzkraft
Anwendbare Industrie:
Diese Maschine ist eine Spezialausrüstung, die für das Stanzen, Markieren und Scherschneiden von Winkelstahl im Winkelstahlturmsektor entwickelt wurde.
Produktmerkmale:
1. Integriert CNC-Technologie und Servo-Motor-Zuführung, was hohe Effizienz und gleichbleibende Werkstückpräzision gewährleistet. Kernhydraulik-, Pneumatik- und elektrische Komponenten sind alle importiert.
2. Jede Seite ist mit drei Sätzen von Stanzwerkzeugen ausgestattet, die drei Stanzungen mit unterschiedlichen Durchmessern aufnehmen können. Unter PLC-Steuerung können sich die drei Sätze von Formen synchron bewegen, um die Stanz-Rückmarkierung anzupassen.
3. Ausgestattet mit einem Computer mit chinesischer/englischer Oberfläche für intuitive Bedienung, mit der Möglichkeit, Werkstückdiagramme anzuzeigen. Die Programmierung ist vereinfacht und kann direkt Programmdaten verwenden, die von der Lofting-Software generiert wurden. Bei der Bearbeitung von Programmen müssen nur die Werkstückabmessungen, Lochdurchmesser, Rückmarkierung und Werkstückmenge eingegeben werden.
4. Der CNC-Zuführwagen wird von einem Servomotor angetrieben, wobei ein fotoelektrischer Encoder Echtzeit-Feedback liefert. Die Regelung im geschlossenen Regelkreis gewährleistet eine hohe Positioniergenauigkeit.

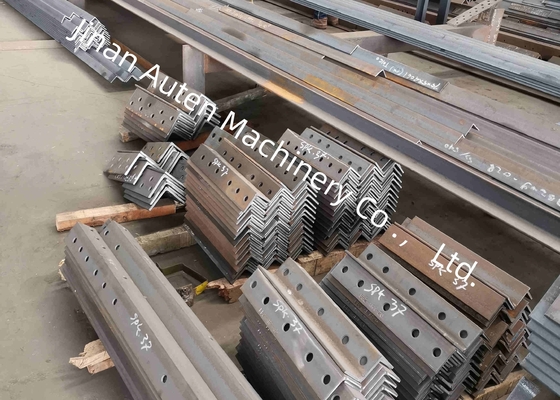

5. Markierungs-, Stanz- und Scherschneidvorgänge sind vollautomatisch; fertiger Winkelstahl kann über eine pneumatische Wendevorrichtung entladen werden, wodurch die Arbeitsintensität reduziert wird.
6. Das Steuerungssystem umfasst unter anderem einen Host-Computer, ein CNC-System, einen Servomotor, eine SPS und externe Erkennungssensoren. Bearbeitungsvorgänge werden einfach durch Eingabe der Werkstückabmessungen eingeleitet. Darüber hinaus können Programme basierend auf Werkstücknummern gespeichert, ausgewählt, angezeigt und übertragen werden.
7. Die Markierungseinheit verwendet eine geschlossene Rahmenstruktur für erhöhte Steifigkeit. Vier Gruppen von Zeichenkästen sind an der Markierungseinheit befestigt, wählbar über das Programm, und die Markierungs-Rückmarkierung kann beliebig eingestellt werden.

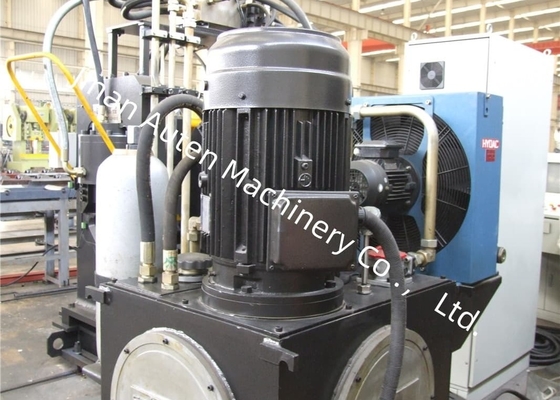

8. Die Stanz-, Markierungs- und Scherschneidezylinder haben vergrößerte Spezifikationen; der NC-Wagen verfügt über ein verbessertes, robusteres Design; und die Klemmen sind für eine höhere Haltbarkeit verstärkt.
Spezifikationen:
| Funktionen |
Stanzen, Markieren, Schneiden |
| Winkelgröße (mm) |
∟40×40×3～∟140×140×12 |
| Max. Länge des Zuschnitts (m) |
12 |
| Max. Länge des Fertigteils (m) |
10 |
| Max. Stanzen (Durchmesser x Dicke) (mm) |
Φ26×12 (Material: Q345 510N/mm2) |
| Stanzungen pro Seite |
2 |
| Stanzkraft (kN) |
630 |
| Markierkraft (kN) |
630 |
| Gruppe von Markierungsbuchstaben |
4 |
| Anzahl der Buchstaben pro Gruppe |
12 |
| Abmessung des Buchstabens (mm) |
14×10×19 |
| Schneidemodus |
Einzelschnitt |
| CNC-Achsen |
3 |
| Zuführgeschwindigkeit des Winkels (m/min) |
80 |
| Kühlmethode des Hydrauliksystems |
Wasserkühlung |
| Bearbeitungspräzision |
Übereinstimmung mit GB2694 |
| Programmfunktion |
Eingabe über Tastatur und USB-Schnittstelle |
| Abmessung (mm) |
28000×6500×2200 |
