CNC-Winkellinienmaschine JNC2532 und JNC2532G für ganzheitliche CNC-Bewegung und präzises Bohren von Löchern in der Winkelstahl-Turmindustrie

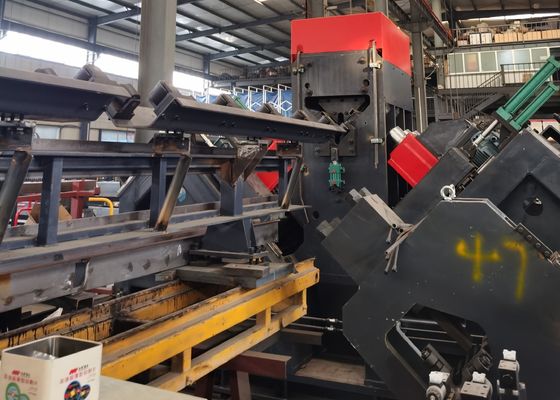

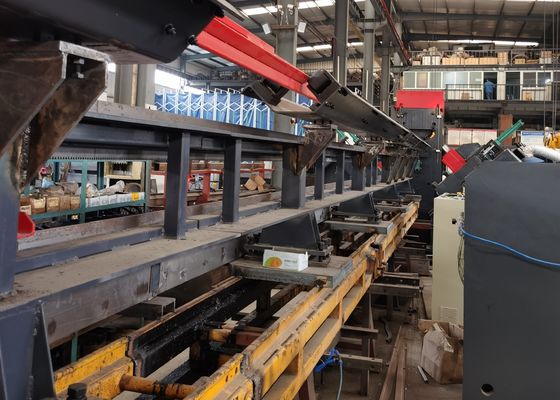

1. Diese Bearbeitungslinie besteht aus Querförderer, Kippförderer, Zuführförderer, CNC-Zuführwagen, zwei Sätzen Bohreinheiten, einem Satz Markiereinheit, Entladeförderer und zugehöriger Hydraulikstation, Kühlsystem. Verwenden Sie CNC-Technologie, Servomotor für die Zuführung, mit hohem Wirkungsgrad und stabiler Werkstückpräzision.

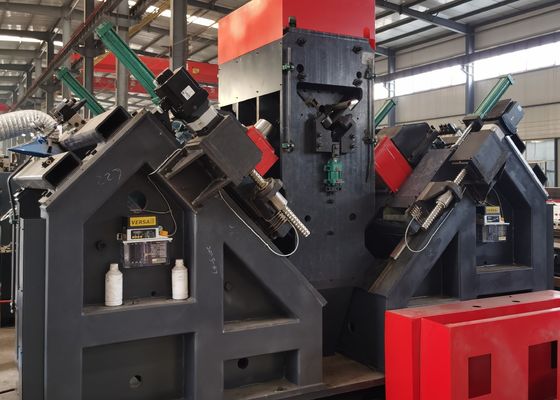

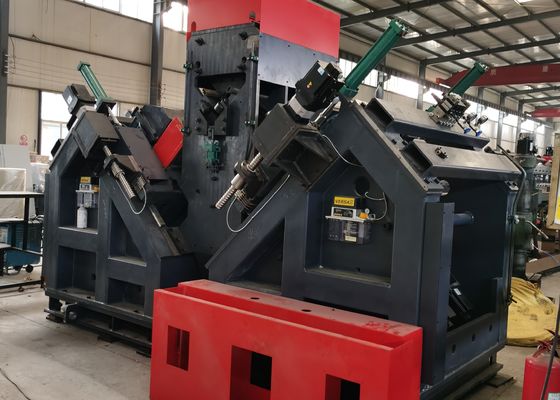

2. Auf jeder Seite befindet sich ein Satz Bohreinheiten. Jede Bohreinheit kann mit drei Bohrern unterschiedlicher Abmessungen ausgestattet werden. Die Bohreinheit kann die CNC-Bewegung ganzheitlich für den Wechsel der Bohrstadien realisieren, um die Genauigkeit der Löcher zu gewährleisten.

3. Die Drehzahl aller Spindeln ist stufenlos durch einen Wandler einstellbar, und die Vorschubgeschwindigkeiten sind ebenfalls stufenlos durch Regelventile einstellbar. Der Wechsel von Schnellvorschub, Arbeitsvorschub und schnellem Rückzug der Spindeln erfolgt automatisch.

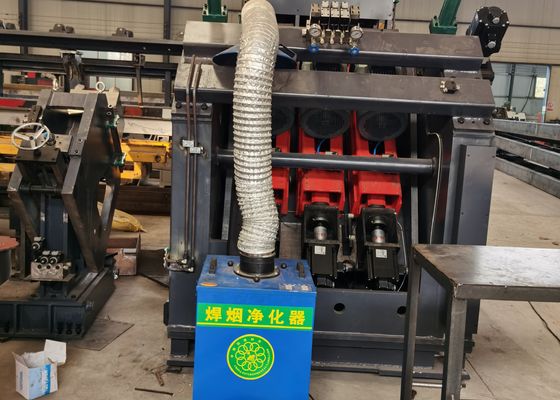

4. Eine Markiereinheit in der Bohrlinie. Markierstadien können bequem voreingestellt werden. Markieren, Klemmen des Werkstücks und Vorschub des Bohrens werden durch das Hydrauliksystem angetrieben. Hauptkomponenten sind importiert. Ein Kreislaufkühlsystem wird verwendet, um die Lebensdauer der Bohrer zu verlängern.

5. Alle Markierungen und Bohrungen erfolgen automatisch, alle fertigen Winkel können durch eine pneumatische Wendevorrichtung entladen werden, um die Arbeitsbelastung der Arbeiter zu verringern, mit deutlichen Vorteilen gegenüber anderen Herstellern.

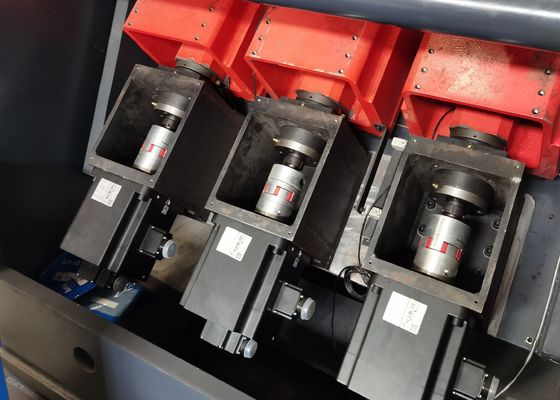

6. Das Steuerungssystem besteht aus dem Host-Computer, Servomotor, SPS, externem Überwachungsschalter usw. Geben Sie einfach die Abmessung des Werkstücks ein, das Bearbeitungsprogramm wird automatisch generiert. Außerdem kann das Programm gespeichert, ausgewählt, angezeigt und gemäß der Werkstücknummer kommuniziert werden.

7. Die Bearbeitungslinie installiert eine Stütz- und Pressvorrichtung, um die Anforderungen der Bearbeitung von Winkeln mit größerer Biegung zu erfüllen.

8. Mit Selbstdiagnose-Fehlerfunktion.
